1. Λειτουργίες πυρήνα και σενάρια εφαρμογής
Η ηλεκτρομαγνητική βαλβίδα ελέγχει την on-off του ηλεκτρομαγνητικού πηνίου μέσω ηλεκτρομαγνητικού ελέγχου, οδηγώντας τον εσωτερικό πυρήνα της βαλβίδας να μετακινείται, ανοίγοντας ή κλείνοντας το πέρασμα του υγρού. Οι συγκεκριμένες εφαρμογές περιλαμβάνουν:
Έλεγχος βαλβίδας εισαγωγής: Ρύθμιση του τόμου εισαγωγής για εναλλαγή μεταξύ φόρτωσης συμπιεστή (προμήθεια αέρα) και εκφόρτωσης (κλείσιμο χωρίς παροχή αέρα).
Αυτόματη αποστράγγιση: Έλεγχος της βαλβίδας εκκένωσης συμπυκνωμάτων (όπως ο διαχωριστικός λαδιού ή η βαλβίδα αποστράγγισης του πυθμένα της δεξαμενής αποθήκευσης), εκφορτώνοντας τακτικά το νερό για να αποφευχθεί η ανάμειξη της υγρασίας στον πεπιεσμένο αέρα.
Προστασία ασφαλείας: Σε μη φυσιολογικές συνθήκες όπως η υπερπίεση και η υπερβολική διάθεση, μειώνοντας γρήγορα τη διαδρομή πετρελαίου ή αερίου για την προστασία της ασφάλειας του εξοπλισμού.
Βοηθητικό έλεγχο συστήματος: όπως ο έλεγχος της έναρξης του ανεμιστήρα και η ρύθμιση της βαλβίδας συντήρησης πίεσης, εξασφαλίζοντας τη σταθερή λειτουργία του συστήματος.
2. Κύριοι τύποι και προδιαγραφές
Σύμφωνα με τη θέση λειτουργίας και εγκατάστασης, οι συνήθως χρησιμοποιούμενες βαλβίδες ηλεκτρομαγνητικής βαλβίδας για τους συμπιεστές ATLAS COPCO Air μπορούν να ταξινομηθούν ως:
Προδιαγραφές τάσης: Κυρίως DC 24V (συμβατό με το σύστημα ελέγχου χαμηλής τάσης του εξοπλισμού, με υψηλή ασφάλεια), ορισμένα μοντέλα μπορούν να χρησιμοποιούν AC 220V ή AC 110V και πρέπει να ταιριάζουν αυστηρά στις αρχικές εργοστασιακές παραμέτρους.
Δομικοί τύποι:
Κανονικά κλειστό τύπο: Κλείσιμο του καναλιού όταν η ισχύς είναι απενεργοποιημένη, ανοίγοντας όταν η ισχύς είναι ενεργοποιημένη (όπως η βαλβίδα ηλεκτρομαγνητικής βαλβίδας ελέγχου της βαλβίδας εισαγωγής).
Κανονικά ανοιχτό τύπο: Διατηρώντας το κανάλι ανοιχτό όταν η ισχύς είναι απενεργοποιημένη, κλείνοντας όταν η ισχύς είναι ενεργοποιημένη (κυρίως χρησιμοποιείται στα κυκλώματα προστασίας ασφαλείας).
Μέγεθος διεπαφής: Συνήθως G1/4, G3/8, G1/2 και άλλες προδιαγραφές με σπείρωμα, κατάλληλες για διαφορετικές διαμέτρους σωλήνων των αγωγών ελέγχου.
Συμβατότητα μέσων: Επιλογή διαφορετικών υλικών με βάση το μέσο ρέει (συμπιεσμένος αέρας, λιπαντικό πετρέλαιο, συμπύκνωμα) για να εξασφαλιστεί η αντίσταση στη διάβρωση.
3. Υλικά και χαρακτηριστικά απόδοσης
Υλικό σώματος βαλβίδων: Κυρίως ορείχαλκος ή ανοξείδωτος χάλυβα (304/316), με αντοχή σε υψηλή πίεση (συνήθως μπορεί να αντέχει 0-1,6MPa), αντίσταση διάβρωσης, κατάλληλη για το περιβάλλον της ομίχλης και των υδρατμών μέσα στον αέρα.
Στοιχεία σφράγισης: Χρήση καουτσούκ νιτρίλιο (NBR) ή Fluororubber (FKM), με αντίσταση υψηλής θερμοκρασίας (80-120 ℃), αντίσταση γήρανσης, εξασφαλίζοντας μακροχρόνια αξιοπιστία σφράγισης.
Ταχύτητα απόκρισης: Απόκριση δράσης σε επίπεδο χιλιοστών του δευτερολέπτου, ικανοποίηση των απαιτήσεων εκκίνησης υψηλής συχνότητας, εξασφαλίζοντας την ακρίβεια ελέγχου.
4. Κοινά σφάλματα και συντήρηση
Τυπικά σφάλματα:
Burnout Coil: που προκαλείται από ασταθή τάση, υγρό βραχυκύκλωμα ή μακροπρόθεσμη υπερφόρτωση, που εκδηλώνεται ως καμία ενέργεια της ηλεκτρομαγνητικής βαλβίδας, χρησιμοποιώντας ένα πολύμετρο για την ανίχνευση της αντίστασης του πηνίου (το φυσιολογικό είναι αρκετές δεκάδες σε αρκετές εκατοντάδες ohms, καίγεται είναι άπειρο).
Πονήριο πυρήνα βαλβίδων: που προκαλούνται από αποθέσεις λαδιού, συσσώρευση ακαθαρσιών ή γήρανση του συστατικού σφράγισης, που εκδηλώνεται ως βαλβίδα που δεν κλείνει σφιχτά (διαρροή αέρα/λάδι) ή ανίκανο να ανοίξει, γεγονός που μπορεί να προκαλέσει μη φυσιολογική φόρτιση του συμπιεστή αέρα και ασταθής πίεση.
Διαρροή: σφράγιση φθοράς συστατικών ή ρωγμών σώματος βαλβίδας, με αποτέλεσμα τη μεσαία διαρροή, επηρεάζοντας την αποτελεσματικότητα του συστήματος.
Σημεία συντήρησης και αντικατάστασης:
Τακτικός καθαρισμός: Κατά τη διάρκεια της συντήρησης, ελέγξτε τη διεπαφή της ηλεκτρομαγνητικής βαλβίδας, αφαιρέστε τις ακαθαρσίες και, εάν είναι απαραίτητο, αποσυναρμολογήστε τον πυρήνα της βαλβίδας (λειτουργία OFF).
Πρωτότυπη συμβατότητα στο εργοστάσιο: Όταν αντικαθιστάτε, πρέπει να χρησιμοποιήσετε τα αρχικά εργοστασιακά εξαρτήματα της ATLAS COPCO για να εξασφαλίσετε την τάση, το μέγεθος της διασύνδεσης, τον βαθμό πίεσης και τη συμβατότητα μοντέλων (όπως οι βαλβίδες ηλεκτρομαγνητικής σειράς GA και GX Series Series ενδέχεται να μην είναι συμβατές).

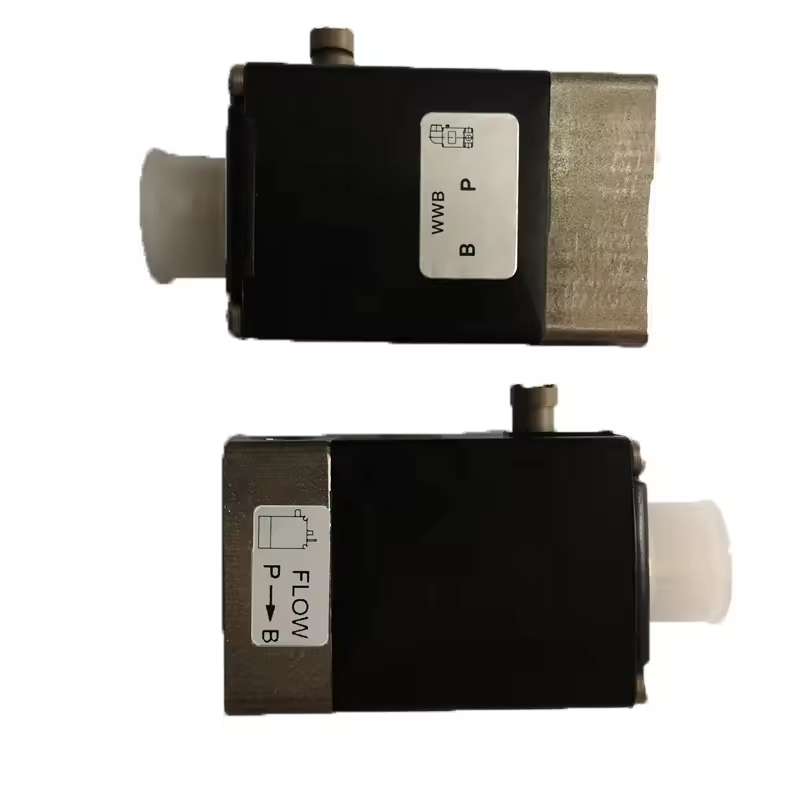

Προδιαγραφές εγκατάστασης: Λειτουργία μετά την απενεργοποίηση και την αποσυμπίεση, δώστε προσοχή στην ένδειξη κατεύθυνσης ροής (ορισμένα μοντέλα έχουν κατεύθυνση), αποφεύγετε την εγκατάσταση αντίστροφα. Εφαρμόστε μέτρια δύναμη όταν σφίγγετε τη διεπαφή για να αποφύγετε τη ζημιά από το νήμα.
