Σενάρια και λειτουργίες εφαρμογής
Λειτουργία πυρήνα: Σύμφωνα με την αρχική βαλβίδα ελέγχου του εργοστασίου, εμποδίζει την αντίστροφη ροή συμπιεσμένου αέρα, λιπαντικό έλαιο ή υγρό ψύξης μέσω του μονόδρομου διατάγματος, προστατεύοντας τα βασικά συστατικά του αεροσυμπιεστή όπως η κύρια μονάδα, ο κινητήρας και η αντλία από την αντίστροφη επίδραση πίεσης.
Κοινές τοποθεσίες εφαρμογών:
Αεροπορικός αγωγός εξάτμισης συμπιεστή (εμποδίζοντας τον συμπιεσμένο αέρα να ρέει πίσω στην κύρια μονάδα κατά τη διάρκεια του τερματισμού).
Λίπανση του αγωγού πετρελαίου (αποφεύγοντας την τοπική έλλειψη λαδιού που προκαλείται από την αντίστροφη ροή μετά το κλείσιμο).
Συστήματα ψύξης (αποτρέποντας την αντίστροφη συσσώρευση υγρού ψύξης).
Συμβατά μοντέλα: Κυρίως συμβατά με συμπιεστές αέρα με βιδωτό αέρα όπως η σειρά Atlas Copco GA και η σειρά GX. Το αντίστοιχο κιτ πρέπει να επιλεγεί βάσει του μεγέθους και της βαθμίδας πίεσης της βαλβίδας ελέγχου του συγκεκριμένου μοντέλου.
Σύνθεση κιτ και δομικά χαρακτηριστικά

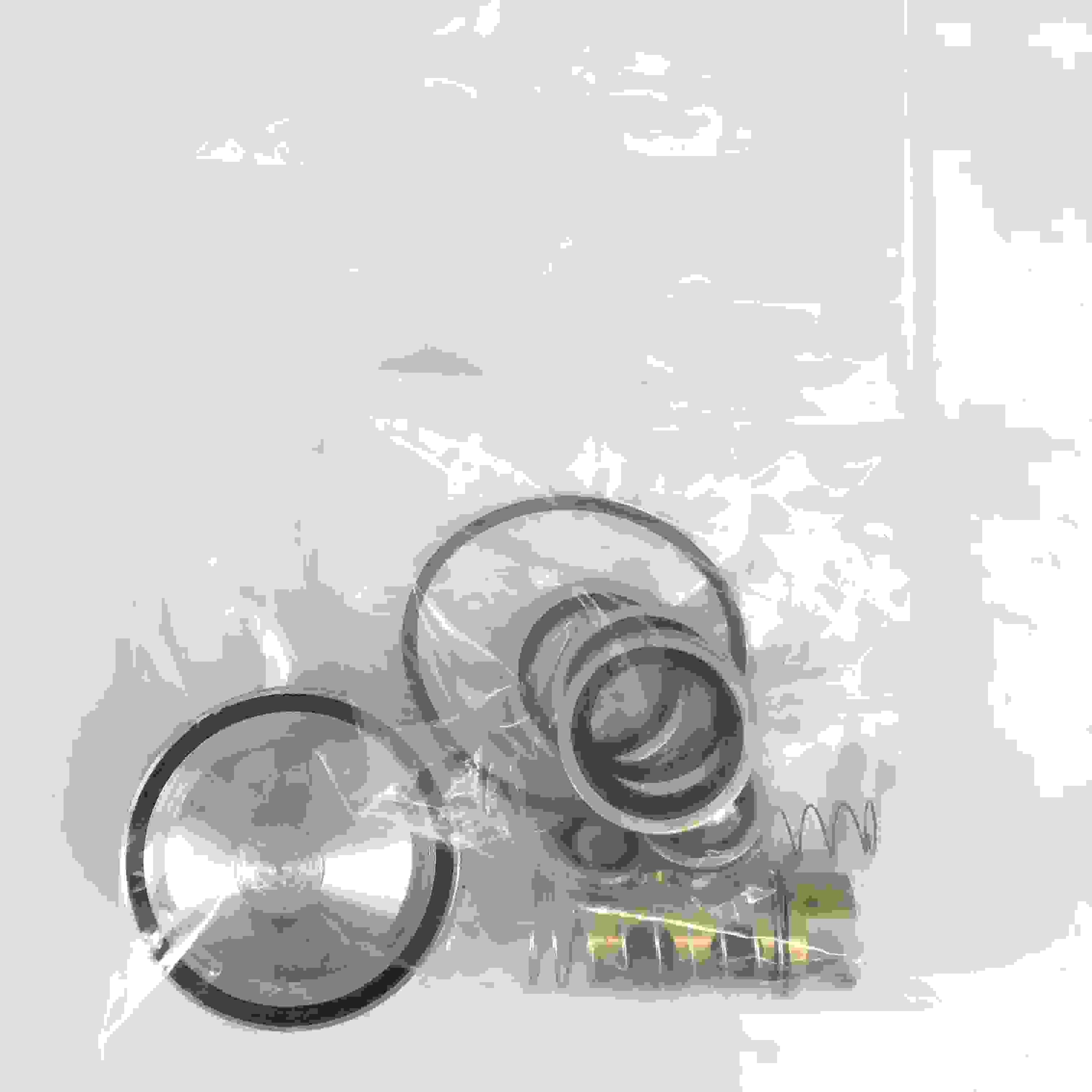

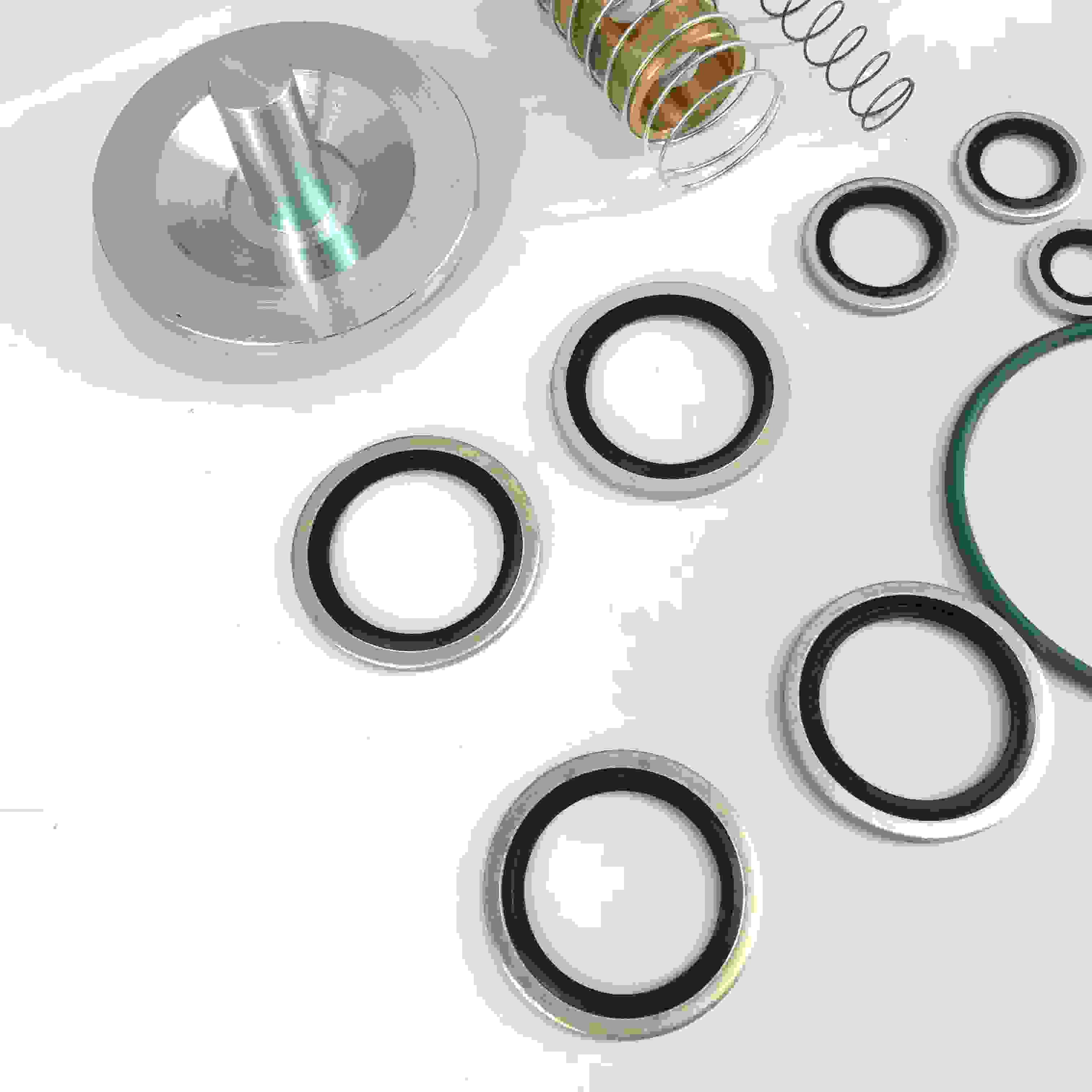

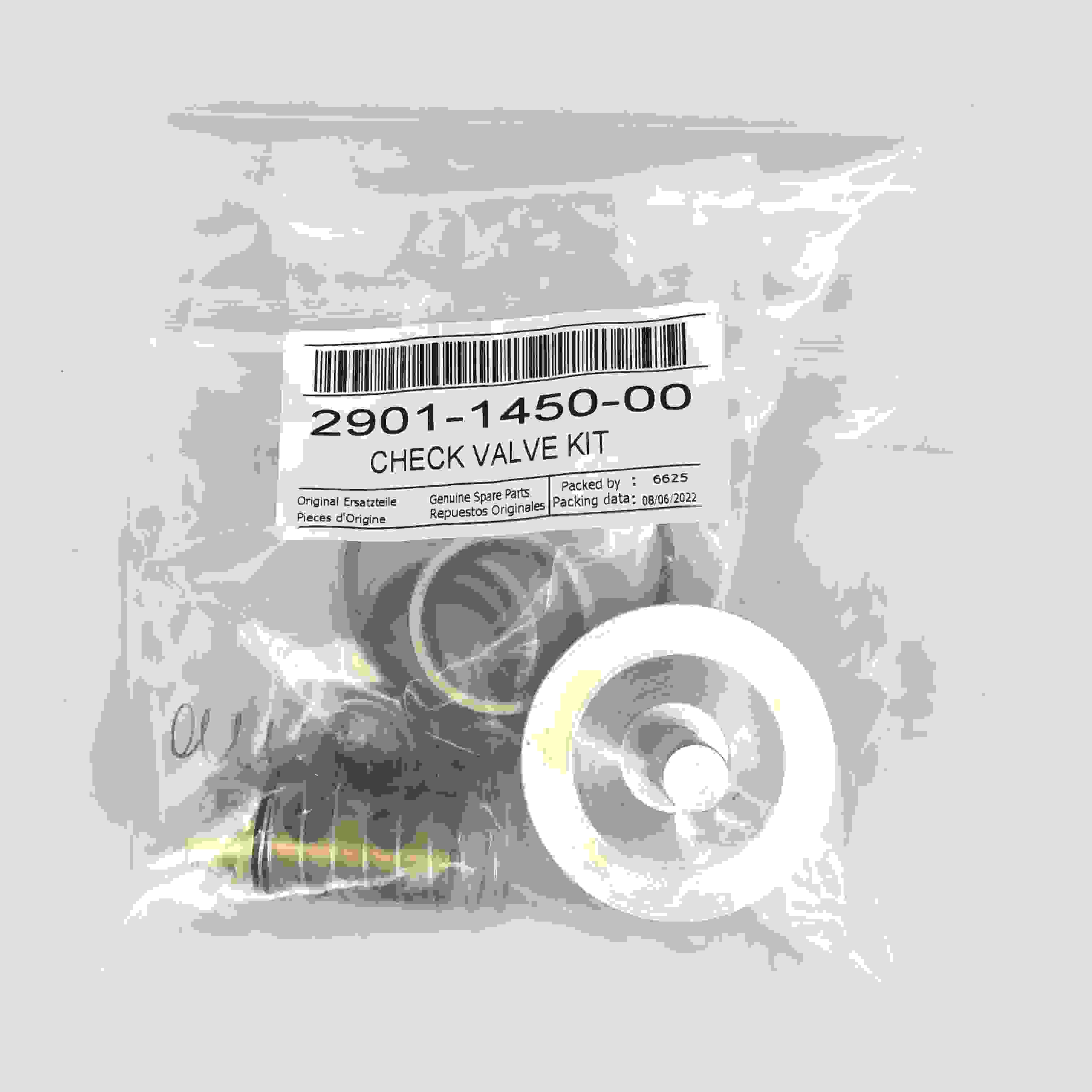

Κύρια εξαρτήματα: Συνήθως περιλαμβάνουν το σώμα της βαλβίδας ελέγχου, τον πυρήνα της βαλβίδας (όπως ο δίσκος βαλβίδας, ο πυρήνας της βαλβίδας με σφαίρα), τα ελατήρια, τα μέρη σφράγισης (δακτύλιος Ο, κάθισμα βαλβίδας), τα μπουλόνια εγκατάστασης και άλλα αξεσουάρ που απαιτούνται από τη συντήρηση.
Δομική μορφή: Οι κυρίως βαλβίδες ελέγχου τύπου ελατηρίου (κλειστές από δύναμη ελατηρίου, ωθούνται ανοιχτά με μέτρια πίεση), μερικές είναι τύπου ταλάντευσης (κατάλληλο για μεγάλους αγωγούς ροής).
Χαρακτηριστικά υλικού:
Το σώμα της βαλβίδας είναι κατασκευασμένο από χυτοσίδηρο, ορείχαλκο ή ανοξείδωτο χάλυβα (που επιλέγεται με βάση το μέσο και την πίεση), ικανή να αντέξει την πίεση του συστήματος (συνήθως 0 ~ 16 bar, έως 25 bar για μοντέλα υψηλής πίεσης).
Ο πυρήνας της βαλβίδας και το ελατήριο είναι κατασκευασμένοι από ανθεκτικά σε διάβρωση, υλικά υψηλής αντοχής (όπως ανοξείδωτο χάλυβα), εξασφαλίζοντας αξιόπιστη λειτουργία.
Τα εξαρτήματα σφράγισης χρησιμοποιούν ανθεκτικό σε λάδι, ανθεκτικό στη θερμοκρασία καουτσούκ (όπως καουτσούκ νιτρρίλιο, φθοροτεκούτο), κατάλληλα για τα χαρακτηριστικά του μέσου του συμπιεστή αέρα.
Χαρακτηριστικά συμβατών κιτ
Βελτιστοποιημένη συμβατότητα: Σχεδιασμένο σύμφωνα με το μέγεθος της εγκατάστασης και τις προδιαγραφές διεπαφής της αρχικής βαλβίδας ελέγχου εργοστασίου (όπως ο τύπος νήματος, το μέγεθος της φλάντζας), εξασφαλίζοντας την άμεση αντικατάσταση των αρχικών εργοστασιακών εξαρτημάτων χωρίς να τροποποιηθεί η δομή αγωγού ή εγκατάστασης.
Απόδοση κοντά στο αρχικό εργοστάσιο: προσομοιώνοντας την πίεση ανοίγματος, τα χαρακτηριστικά ροής και την απόδοση σφράγισης της αρχικής βαλβίδας ελέγχου του εργοστασίου, εξασφαλίζει τη συμβατότητα με το σύστημα υπό κανονικές συνθήκες λειτουργίας και πληροί τις βασικές λειτουργικές απαιτήσεις.
Οικονομικό πλεονέκτημα: Η τιμή είναι συνήθως χαμηλότερη από το αρχικό εργοστασιακό κιτ, κατάλληλο για τις ανάγκες συντήρησης που είναι ευαίσθητες στο κόστος σε συνθήκες εργασίας που δεν ανήκουν στην εξάλειψη.
Συντήρηση: Το κιτ περιλαμβάνει όλα τα απαραίτητα αξεσουάρ για αντικατάσταση, δεν χρειάζεται να αγοράζετε διάσπαρτα εξαρτήματα ξεχωριστά, απλοποιώντας τη διαδικασία συντήρησης. Σημειώσεις χρήσης
Αντιστοίχιση επιλογής:
Επιβεβαιώστε τις προδιαγραφές της βαλβίδας διακοπής που είναι συμβατές με το επιλεγμένο μοντέλο (όπως το μέγεθος της διεπαφής, η πίεση εργασίας και ο μέσος τύπος), για να αποφευχθούν δυσκολίες εγκατάστασης ή λειτουργική αποτυχία λόγω ασυμβίβαστων παραμέτρων.
优先 Επιλέξτε συμβατές μάρκες που έχουν υποβληθεί σε δοκιμές τρίτων ή επαλήθευση της αγοράς για να μειώσουν τους κινδύνους ποιότητας.
Οδηγίες εγκατάστασης:
Τοποθετήστε την βαλβίδα διακοπής αυστηρά σύμφωνα με την κατεύθυνση εγκατάστασης του αρχικού εργοστασίου (κατεύθυνση ροής που υποδεικνύεται στο σώμα της βαλβίδας), για να αποφευχθεί η αντίστροφη εγκατάσταση που προκαλεί το μέσο να είναι σε θέση να ρέει ή να χάσει τη λειτουργία πίσω ροής.
Καθαρίστε τη διεπαφή σωλήνα, ελέγξτε την επιπεδότητα της επιφάνειας σφράγισης, βεβαιωθείτε ότι η σωστή εγκατάσταση του στοιχείου σφράγισης και αποτρέψτε τη διαρροή.
Σφίξτε τα μπουλόνια σύνδεσης σύμφωνα με την καθορισμένη ροπή για να αποφευχθεί η υπερβολική σφράγιση προκαλώντας παραμόρφωση του σώματος της βαλβίδας.
Επαλήθευση απόδοσης:
Μετά την εγκατάσταση, δοκιμάστε τη λειτουργία backflow (όπως έλεγχος για σημάδια αντίστροφης ροής μετά το κλείσιμο).
Παρακολουθήστε την απώλεια πίεσης λειτουργίας. Εάν είναι σημαντικά υψηλότερο από το αρχικό εργοστάσιο, μπορεί να επηρεάσει την αποτελεσματικότητα του συστήματος, και είναι απαραίτητο να διερευνηθεί αμέσως.
Τακτική επιθεώρηση: Η διάρκεια ζωής των συμβατών εξαρτημάτων μπορεί να είναι ελαφρώς μικρότερη από εκείνη των αρχικών εργοστασιακών τμημάτων. Συνιστάται να μειωθεί ο κύκλος επιθεώρησης (όπως κάθε 3000-5000 ώρες) για να ανιχνεύσει αμέσως προβλήματα όπως η φθορά του πυρήνα των βαλβίδων και η κόπωση ελατηρίου.
