1. Λειτουργία και αρχή λειτουργίας
Έλεγχος αυτοματισμού: Λαμβάνοντας ηλεκτρικά σήματα από τον ελεγκτή (PLC) (τάση DC 24V), το ηλεκτρομαγνητικό πηνίο μέσα στην ηλεκτρομαγνητική βαλβίδα παράγει μαγνητική δύναμη, οδηγώντας τον πυρήνα της βαλβίδας να μετακινείται, ανοίγοντας ή κλείνοντας το πέρασμα του υγρού (όπως ο έλεγχος της διαδρομής αέρα ή η διαδρομή λαδιού)
Τυπικά σενάρια εφαρμογής:
Ελέγξτε το άνοιγμα και το κλείσιμο της βαλβίδας εισαγωγής, ρυθμίστε την κατάσταση φόρτωσης/εκφόρτωσης του συμπιεστή.
Ελέγξτε την αυτόματη αποστράγγιση του νερού συμπύκνωσης από την εκφόρτωση της βαλβίδας ρύπων (όπως η αυτόματη βαλβίδα αποστράγγισης του διαχωριστή διαχωριστή πετρελαίου ή της δεξαμενής αποθήκευσης) σε τακτά χρονικά διαστήματα.
Συμμετέχετε στο κύκλωμα προστασίας ασφαλείας, όπως η γρήγορη αποκοπή της σχετικής διαδρομής πετρελαίου ή αέρα σε περίπτωση υπερπίεσης ή υπερβολικής επένδυσης.
Πλεονεκτήματα: Γρήγορη απόκριση (επίπεδο χιλιοστών του δευτερολέπτου), υψηλή ακρίβεια ελέγχου, κατάλληλη για συχνές συνθήκες εκκίνησης, και είναι το βασικό στοιχείο της αυτοματοποιημένης λειτουργίας του συμπιεστή.
2. Δομή και χαρακτηριστικά

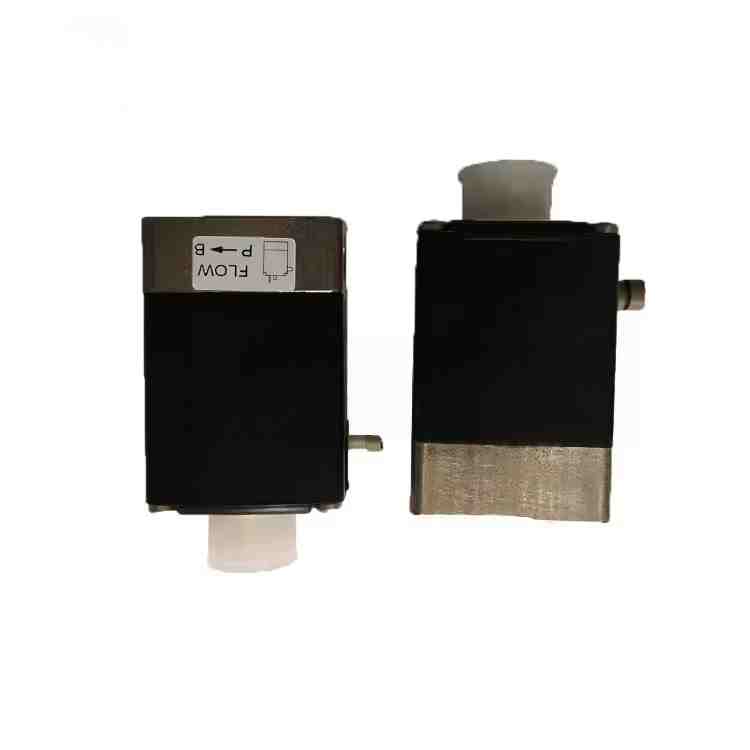

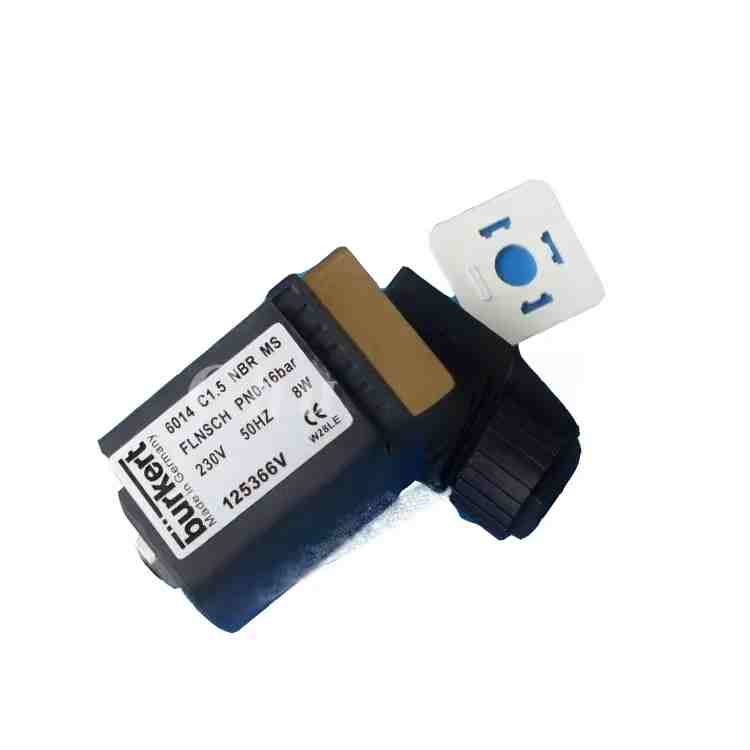

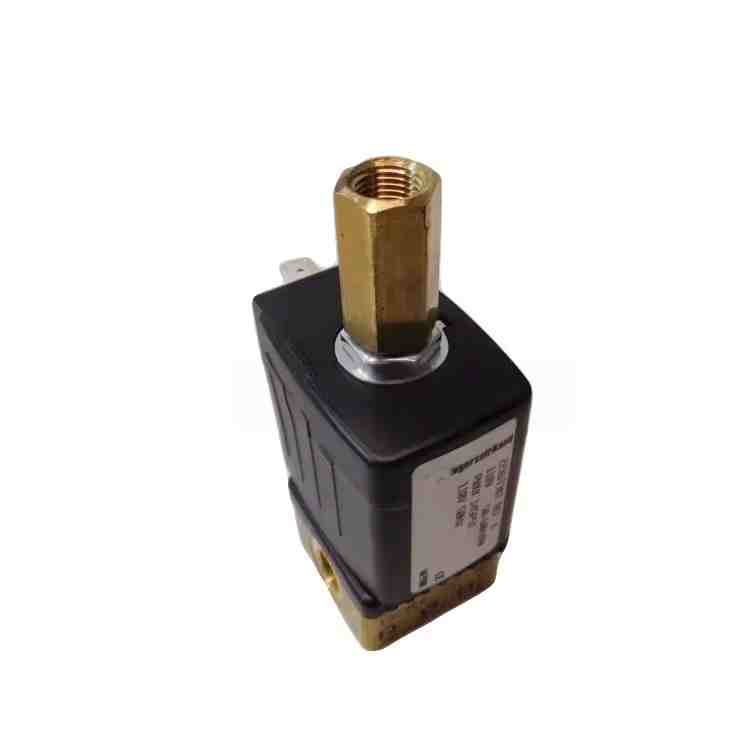

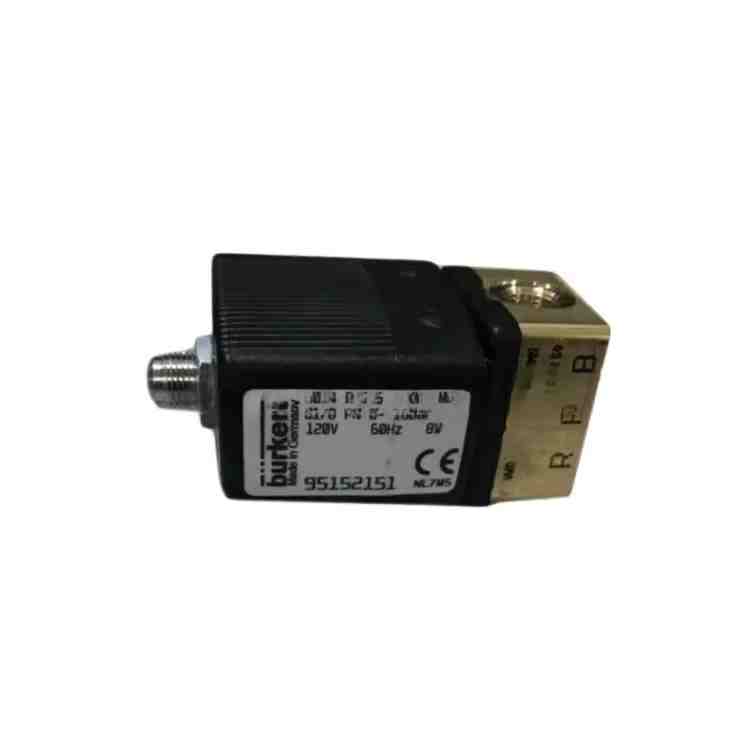

Συστατικά πυρήνα: αποτελείται από ηλεκτρομαγνητικό πηνίο (24V DC), πυρήνα βαλβίδας, σώμα βαλβίδας, ελατήριο, και μέρη σφράγισης. Όταν το πηνίο ενεργοποιείται, ο πυρήνας της βαλβίδας κινείται για να ανοίξει το πέρασμα, και όταν είναι απενεργοποιημένο, το ελατήριο επιστρέφει για να κλείσει το πέρασμα (κυρίως του κανονικά κλειστού τύπου, μερικά είναι κανονικά ανοιχτό τύπο).
Συμβατότητα υλικών:
Το σώμα της βαλβίδας χρησιμοποιεί ως επί το πλείστον ορείχαλκο ή ανοξείδωτο χάλυβα, ικανό να αντέξει τη διάβρωση από τον συμπιεσμένο αέρα, το λίπανση, το πετρέλαιο, το νερό ή το νερό συμπύκνωσης.
Μέρη στεγανοποίησης: Συνήθως χρησιμοποιείτε καουτσούκ νιτρλίου (NBR) ή Fluororubber (FKM) για να εξασφαλίσετε την απόδοση σφράγισης σε υψηλές θερμοκρασίες (80-120 ℃) και περιβάλλοντα πίεσης. Τεχνικές προδιαγραφές:
Τάση εργασίας: DC 24V (κατάλληλη για το κύκλωμα χαμηλής τάσης του συστήματος ελέγχου συμπιεστή, με υψηλή ασφάλεια).
Πίεση εργασίας: Συνήθως 0,5 - 1,6 MPa (σχεδιασμένο σύμφωνα με τις απαιτήσεις του κυκλώματος ελέγχου).
Μέγεθος διεπαφής: Συνήθως G1/4, G3/8, κλπ. Προδιαγραφές νήματος, κατάλληλες για αγωγούς ελέγχου διαφορετικών διαμέτρων.
3. Κοινά σφάλματα και συντήρηση
Τυπικές εκδηλώσεις σφάλματος:
Καταπολέμηση της εκκαθάρισης: που προκαλείται από ασταθή τάση, υπερφόρτωση ή υγρό περιβάλλον, που εκδηλώνεται ως καμία ενέργεια της ηλεκτρομαγνητικής βαλβίδας, η οποία μπορεί να ανιχνευθεί με μέτρηση της αντίστασης του πηνίου με ένα πολύμετρο (η κανονική αντίσταση είναι συνήθως δεκάδες σε εκατοντάδες ωμ και μετά την εξάντληση, γίνεται άπειρο).
Ο πυρήνας της βαλβίδας κολλήσει: προκαλείται από ακαθαρσίες, αποθέσεις λαδιού ή γήρανσης, που εκδηλώνεται ως η βαλβίδα που δεν μπορεί να ανοίξει πλήρως/κλείσιμο ή να έχει υποτονική κίνηση, η οποία μπορεί να προκαλέσει μη φυσιολογική φόρτιση του συμπιεστή ή κακή απόρριψη λυμάτων.
Διαρροή: προκαλείται από τη φθορά των εξαρτημάτων σφράγισης ή τη βλάβη στο σώμα της βαλβίδας, με αποτέλεσμα διαρροή αερίου ελέγχου/ελαίου, επηρεάζοντας τη σταθερότητα της πίεσης του συστήματος.
ΣΗΜΑΤΑ συντήρησης και αντικατάστασης σημεία:
Τακτικός καθαρισμός: Κατά τη διάρκεια της συντήρησης του συμπιεστών, ελέγξτε εάν υπάρχουν ακαθαρσίες στη διεπαφή της ηλεκτρομαγνητικής βαλβίδας. Εάν είναι απαραίτητο, αποσυναρμολογήστε και καθαρίστε τον πυρήνα της βαλβίδας (η λειτουργία πρέπει να τροφοδοτείται).
Προδιαγραφές αντικατάστασης:
Είναι απαραίτητο να επιλέξετε βαλβίδες ηλεκτρομαγνητικής βαλβίδας 24V της ίδιας προδιαγραφής με το αρχικό εργοστάσιο (όπως το μοντέλο, το μέγεθος της διασύνδεσης, το βαθμό πίεσης) και κατά προτίμηση επιλέγετε τα αρχικά αξεσουάρ της Atlas Copco για να εξασφαλίσετε τη συμβατότητα με το σύστημα ελέγχου.
Πριν από την αντικατάσταση, αποσυνδέστε την παροχή ρεύματος, απελευθερώστε την πίεση του αγωγού και αποφύγετε τη λειτουργία με ενέργεια ή ψεκασμό μέσων υψηλής πίεσης.
Κατά την εγκατάσταση, δώστε προσοχή στην κατεύθυνση ροής υγρού (ορισμένες βαλβίδες ηλεκτρομαγνητικής βαλβίδας έχουν κατευθυντήριες σημάνσεις) και αποφύγετε την υπερβολική σφράγιση όταν σφίγγετε τη διεπαφή για να αποφύγετε την καταστροφή των σπειρών.
Προληπτική συντήρηση: Σε περιβάλλοντα με υψηλή σκόνη και υγρασία, συνιστάται να μειωθεί ο κύκλος επιθεώρησης και να εξασφαλιστεί η σταθερότητα της τάσης του κυκλώματος ελέγχου για να αποφευχθεί η βλάβη υπερβολικής τάσης στο πηνίο.
