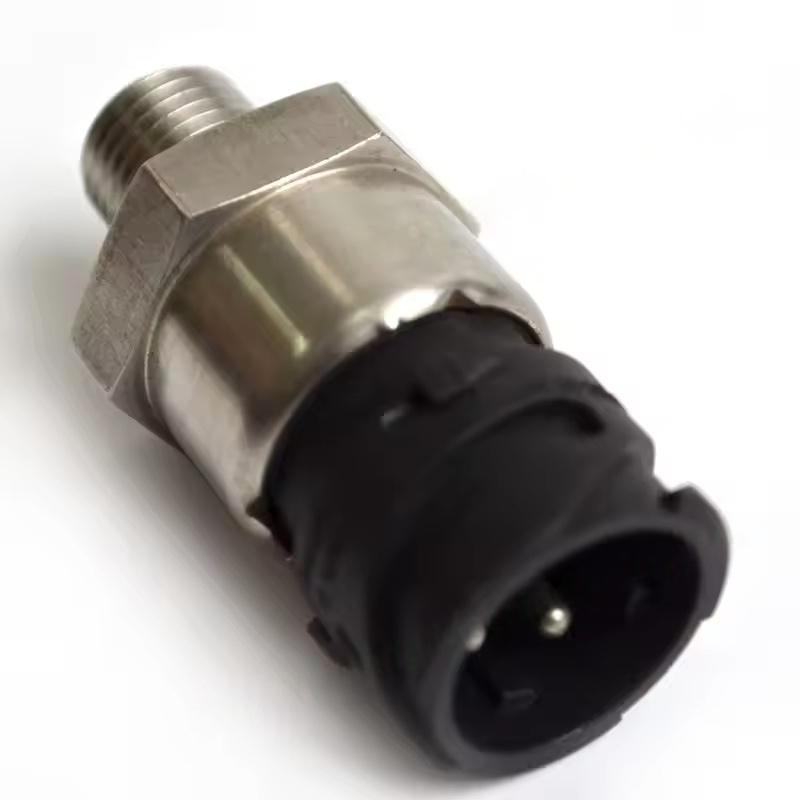

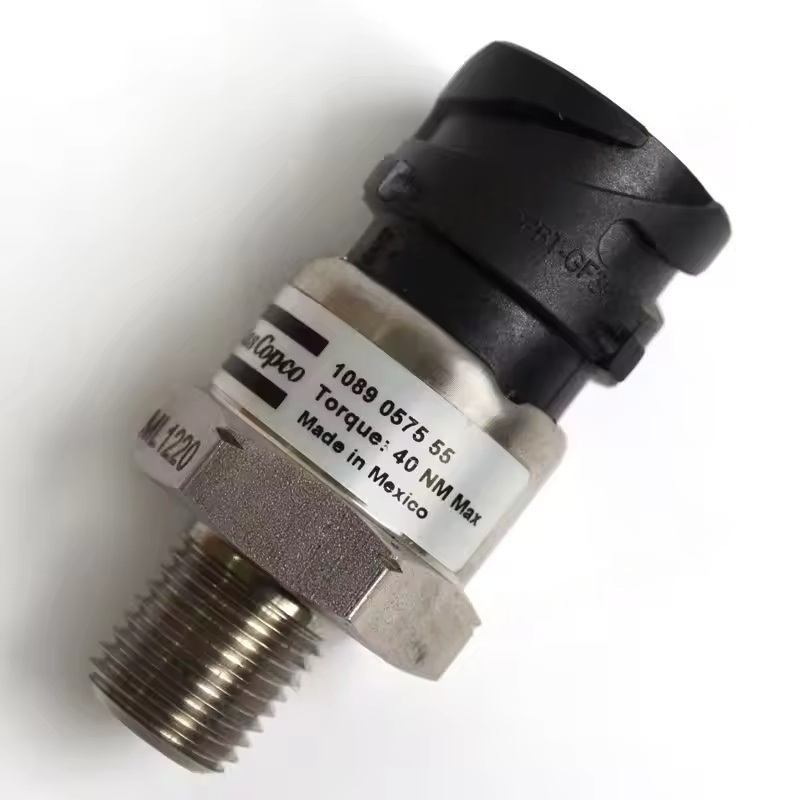

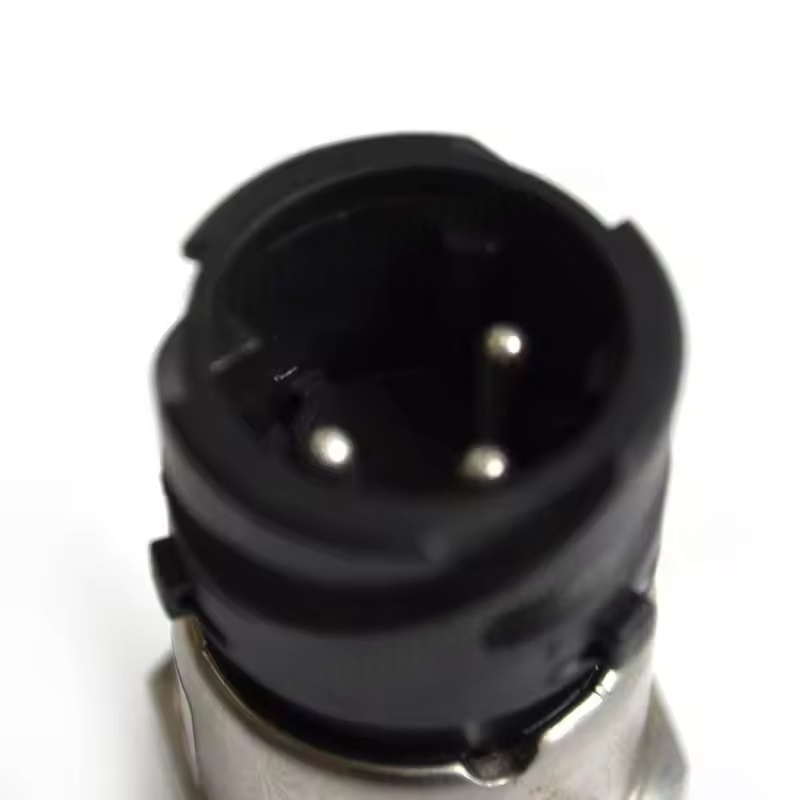

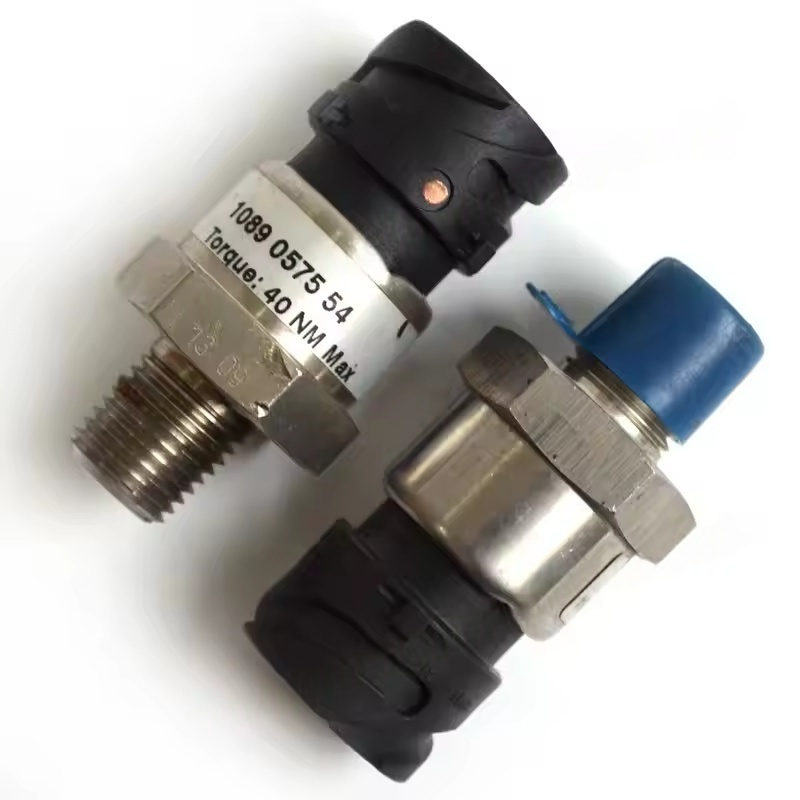

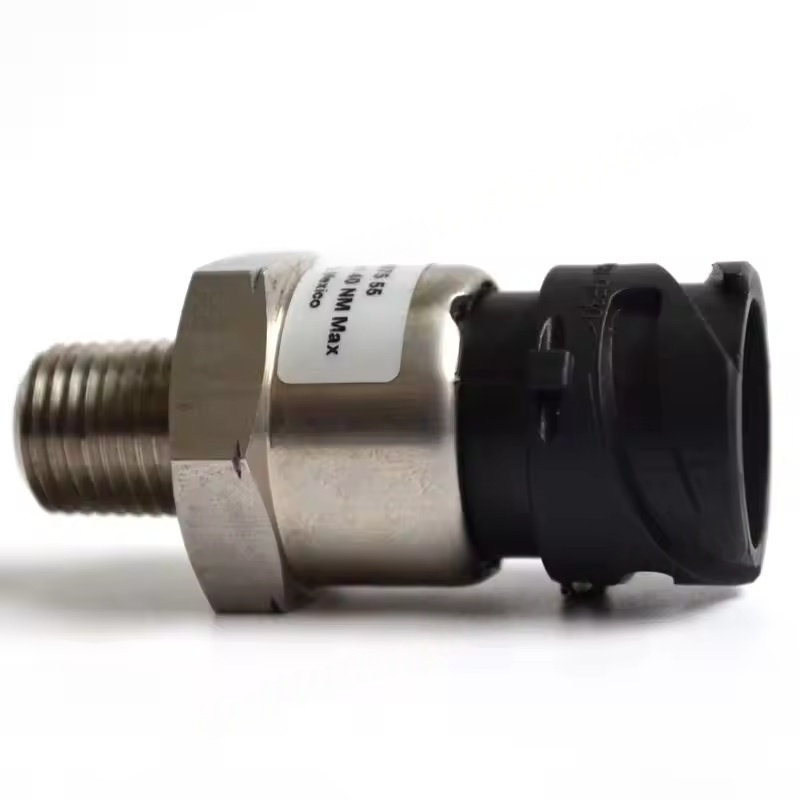

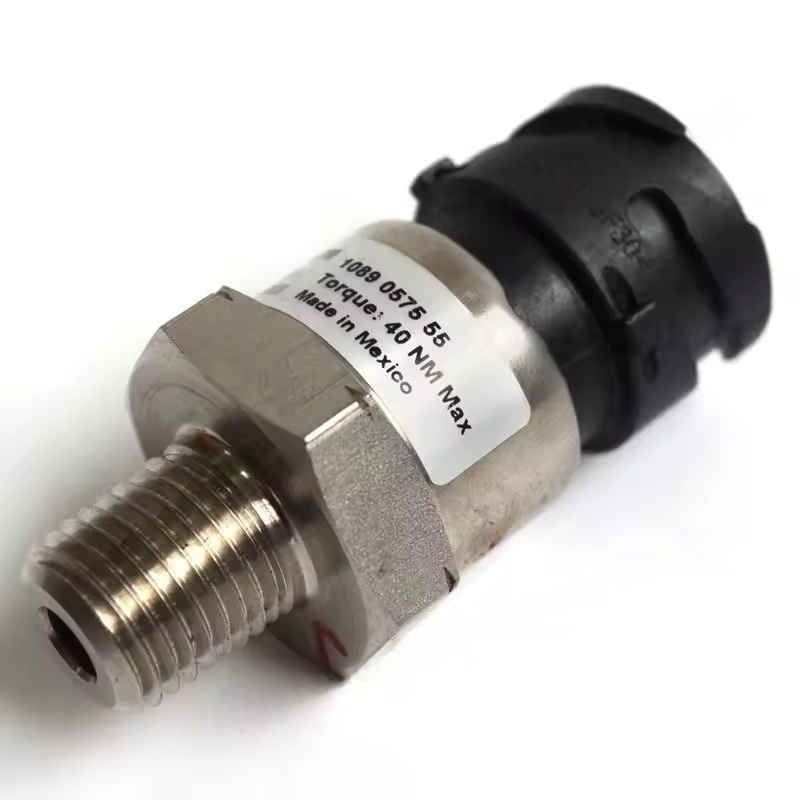

Atlas Copco Screw Air Compressor Εξειδικευμένος αισθητήρας πίεσης
1. Βασικές λειτουργίες και ρόλοι
Παρακολούθηση και ανατροφοδότηση πίεσης: Ανίχνευση τιμών πίεσης σε πραγματικό χρόνο σε διάφορα μέρη του συμπιεστή αέρα (όπως 0-16bar, 0-25bar κ.λπ., κοινές περιοχές), παρέχοντας βάση δεδομένων για το σύστημα ελέγχου για να εξασφαλιστεί σταθερή λειτουργία εντός του καθορισμένου εύρους πίεσης.
Προστασία ασφαλείας: Όταν η πίεση υπερβαίνει το όριο ασφαλείας (όπως η υπερπίεση), στέλνει ένα σήμα στον ελεγκτή, ενεργοποιώντας το κλείσιμο ή την εκφόρτωση προστασίας για να αποφευχθεί η βλάβη του εξοπλισμού λόγω υπερπίεσης.
Ευφυής έλεγχος: Συνεργάζεται με σύστημα ελέγχου PLC για την επίτευξη αυτόματης φόρτωσης/εκφόρτωσης, ρύθμισης συχνότητας και άλλων λειτουργιών. Για παράδειγμα, όταν η πίεση του αγωγού φτάσει στο ανώτατο όριο, το σήμα του αισθητήρα ενεργοποιεί τον συμπιεστή να εκφορτώσει. Όταν η πίεση πέσει στο κατώτερο όριο, ενεργοποιεί τη φόρτωση, εξοικονομώντας έτσι ενέργεια και μειώνοντας την κατανάλωση.
2. Εφαρμοστέα μοντέλα και προδιαγραφές
Εφαρμοστέες σειρές: Χρησιμοποιείται ευρέως σε GA, ZR, ZT, GHS και άλλες βασικές σειρές συμπιεστή αέρα. Διαφορετικά μοντέλα αντιστοιχούν σε διαφορετικές διαστάσεις εγκατάστασης, τύπους διασύνδεσης (όπως διεπαφή με σπειρώματα G1/4, M12 κ.λπ.) και μεθόδους εξόδου σήματος.
Τύπος σήματος: Τα κοινά σήματα εξόδου είναι σήμα ρεύματος 4-20mA (Ισχυρή ικανότητα κατά της παρεμβολής, κατάλληλη για μετάδοση μεγάλων αποστάσεων) ή σήμα τάσης 0-10V. Μερικοί ευφυείς αισθητήρες υποστηρίζουν το Modbus και άλλα πρωτόκολλα ψηφιακής επικοινωνίας.
Μέσο μέτρησης: Σχεδιασμένο για συμπιεσμένο αέρα, μίγματα πετρελαίου-αερίου κλπ., Το στοιχείο στέγασης και ανίχνευσης χρησιμοποιούν ανθεκτικά σε λάδι, ανθεκτικά σε θερμοκρασία υλικά (όπως ανοξείδωτο χάλυβα 316L), προσαρμογή στο περιβάλλον της ομίχλης και της θερμοκρασίας του πετρελαίου μέσα στον συμπιεστή (-20 ~ 85 ℃).
3. Κοινά σφάλματα και σενάρια αντικατάστασης
Εκδηλώσεις σφάλματος:
Μη φυσιολογική οθόνη πίεσης (όπως μετατόπιση σε τιμή, χωρίς σήμα, ασυνεπή τιμή εμφάνισης με πραγματική πίεση).
Συχνή φόρτωση/εκφόρτωση του συμπιεστή αέρα, αδυναμία προσέγγισης της πίεσης ή απροσδόκητου τερματισμού.
Χαλαρή καλωδίωση αισθητήρα, διαρροή διεπαφής ή βλάβη κελύφους.
Χρονισμός αντικατάστασης: Όταν ο αισθητήρας παρουσιάζει τα παραπάνω σφάλματα και τα προβλήματα καλωδίωσης ή αγωγών έχουν αποκλειστεί, είναι απαραίτητο να το αντικατασταθεί αμέσως. Συνιστάται να βαθμονομείται τακτικά (συνήθως 1-2 χρόνια) και να αντικατασταθεί εάν η ακρίβεια είναι ανεπαρκής μετά τη βαθμονόμηση.
4. Συμβουλές αντικατάστασης και εγκατάστασης
Προετοιμασία πριν από την εγκατάσταση:
Κλείστε το μηχάνημα και απελευθερώστε την πίεση του συστήματος, κόψτε την τροφοδοσία ρεύματος, εξασφαλίζοντας την ασφάλεια κατά τη λειτουργία.
Επιβεβαιώστε ότι το νέο μοντέλο αισθητήρα είναι σύμφωνο με το αρχικό τμήμα (ανατρέξτε στο εγχειρίδιο εξοπλισμού ή τον παλιό αριθμό εξαρτήματος) και ελέγξτε εάν τα σπειρώματα διασύνδεσης, οι δακτύλιοι στεγανοποίησης είναι άθικτοι.
Βήματα αντικατάστασης:
Αφαιρέστε τους ακροδέκτες καλωδίωσης του παλιού αισθητήρα (καταγράψτε την ακολουθία καλωδίωσης για να αποφύγετε σφάλματα καλωδίωσης).
Χρησιμοποιήστε ένα κλειδί για να ξεβιδώσετε τον παλιό αισθητήρα, να καθαρίσετε την επιφάνεια στεγανοποίησης της διεπαφής εγκατάστασης, να ελέγξετε για συντρίμμια ή ζημιά.
Τυλίξτε το νήμα σφράγισης του νέου αισθητήρα με ταινία (ή χρησιμοποιήστε τον δακτύλιο σφράγισης που ταιριάζει), σφίξτε το στην καθορισμένη ροπή (συνήθως 15-25n · m), εξασφαλίζοντας καμία διαρροή.
Συνδέστε τις γραμμές σήματος στην αρχική ακολουθία καλωδίωσης, εξασφαλίζοντας τη σύνδεση της επιχείρησης και την καλή μόνωση.
Εντοπισμός σφαλμάτων και επιθεώρησης:
Αφού ξεκινήσετε το μηχάνημα, παρατηρήστε εάν η τιμή πίεσης που εμφανίζεται από τον ελεγκτή είναι σύμφωνη με την πραγματική πίεση (συγκρίνετε με το μετρητή πίεσης).
Δοκιμάστε τη διαδικασία φόρτωσης/εκφόρτωσης του συμπιεστή αέρα για να επιβεβαιώσετε τη λογική ελέγχου της κανονικής πίεσης και χωρίς μη φυσιολογικούς συναγερμούς.
