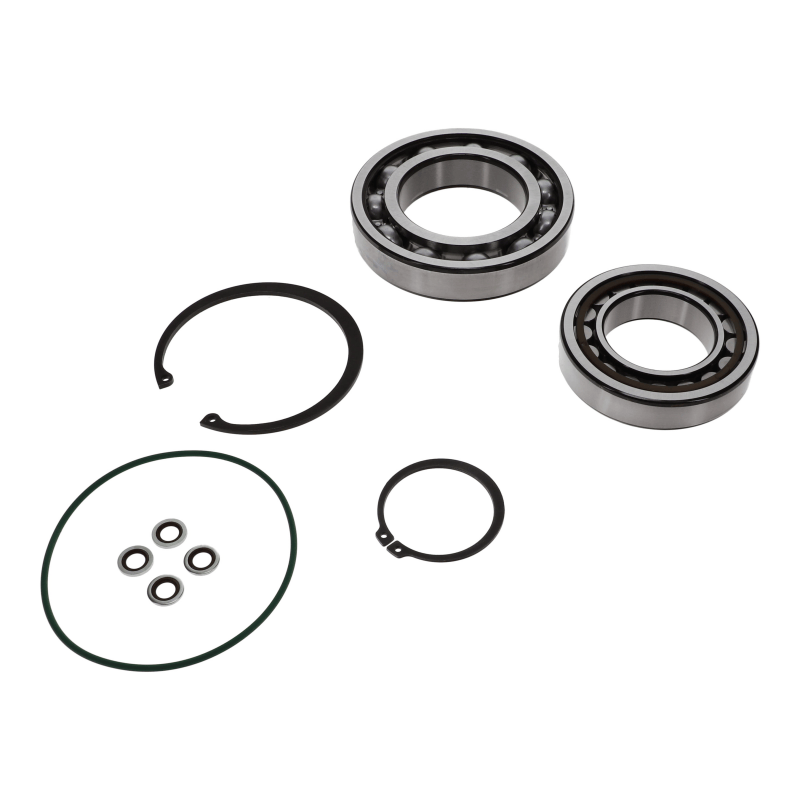

Οι κύριες λειτουργίες της Atlas Copco
Μετάδοση ισχύος: Μεταδίδει την ισχύ από τον κινητήρα στα εξαρτήματα εργασίας του αεροσυμπιεστή (όπως ο ρότορας βιδωτή, ο στροφαλοφόρος έμβολο), οδηγώντας τον μηχανισμό συμπίεσης να λειτουργεί.
Ρύθμιση ταχύτητας: Ρυθμίζει την ταχύτητα περιστροφής των εξαρτημάτων εργασίας (όπως η μείωση ή η αύξηση της ταχύτητας του ρότορα) μέσω διαφορετικών συνδυασμών γραναζιών, που ταιριάζουν με τις απαιτήσεις συμπίεσης.
Μετατροπή ροπής: Αλλάζει τη ροπή εξόδου της ισχύος για να εξασφαλίσει την κατάλληλη κινητήρια δύναμη σε διαφορετικές συνθήκες εργασίας (όπως η εκκίνηση, η λειτουργία πλήρους φορτίου).
Σύγχρονη λειτουργία: Σε συμπιεστές αεροσκαφών διπλής βαθμίδας (όπως μηχανές βιδών), τα γρανάζια εξασφαλίζουν ακριβή εμπλοκή και σύγχρονη περιστροφή των αρσενικών και θηλυκών ρότορα, αποφεύγοντας την παρεμβολή και τη σύγκρουση.
Κοινοί τύποι και εφαρμογές
Σύμφωνα με τον τύπο του αεροσυμπιεστή και τις απαιτήσεις μετάδοσης, χωρίζεται κυρίως στις ακόλουθες κατηγορίες:
Κυλινδρικά γρανάζια
Τα δόντια διανέμονται στην κυλινδρική επιφάνεια, συμπεριλαμβανομένων των ίσων δοντιών, των ελικοειδών δοντιών και των διασταυρωμένων δοντιών κ.λπ.
Εφαρμογή: Κύρια γρανάζια μετάδοσης των συμπιεστών αέρα τύπου βιδών (κυρίως ελικοειδείς ταχύτητες, με ομαλή μετάδοση και χαμηλό θόρυβο), γρανάζια στροφαλοφόρου άξονα των συμπιεστών αέρα τύπου εμβόλου.
Χαρακτηριστικά: Απλή δομή, υψηλή απόδοση μετάδοσης (έως και 98% ή περισσότερο), κατάλληλη για μετάδοση παράλληλου άξονα.
Κωνικά εργαλεία
Τα δόντια κατανέμονται στην κωνική επιφάνεια, που χρησιμοποιούνται για τη μετάδοση μεταξύ των αξόνων διασταύρωσης (συνήθως 90 °).
Εφαρμογή: Συστήματα μετάδοσης ορισμένων συμπιεστών κινητής τηλεφωνίας, που χρησιμοποιούνται όταν αλλάζουν την κατεύθυνση της μετάδοσης ισχύος.
Χαρακτηριστικά: Μπορεί να επιτύχει κάθετη μετάδοση ισχύος, αλλά απαιτεί υψηλή ακρίβεια κατασκευής και είναι ακριβότερη.
Σύγχρονα εργαλεία
Σχεδιασμένο ειδικά για διπλούς ρότορες (όπως βίδα, συρόμενο πτερύγιο), εξασφαλίζοντας ότι οι δύο ρότορες διατηρούν μια σταθερή αναλογία ταχύτητας και κάθαρση.
Εφαρμογή: Οι αεροσυμπιεστές χωρίς λάδι (καθώς δεν βασίζονται στη λίπανση του φιλμ λαδιού, χρειάζονται εξαναγκασμό εξαναγκασμού).
Χαρακτηριστικά: Εξαιρετικά μικρή κάθαρση πλευράς δοντιών, υψηλής αντοχής υλικού, απαιτεί επεξεργασία υψηλής ακρίβειας για να εξασφαλιστεί η ακρίβεια της εμπλοκής.
Άξονας γρανάζι
Ολοκληρωμένος σχεδιασμός γραναζιών και άξονων, κατάλληλος για μικρούς συμπιεστές αέρα ή κιβώτιο ταχυτήτων χαμηλού φορτίου.
Εφαρμογή: Σύστημα μετάδοσης συμπιεστών αέρα μικρο-τύπου.
Βασικές παραμέτρους και υλικά
Βασικές παραμέτρους
Μονάδα (η βασική παράμετρος του μεγέθους του γραναζιού, καθορίζοντας την ικανότητα εδράνου).
Αριθμός δοντιών (επηρεάζει τον λόγο μετάδοσης, τον λόγο του αριθμού των δοντιών = αντίστροφη ταχύτητα περιστροφής).
Ακρίβεια προφίλ δοντιών (συνήθως 6-8 βαθμούς, τόσο υψηλότερη είναι η ακρίβεια, τόσο χαμηλότερη είναι ο θόρυβος και η διάρκεια ζωής).
Αντοχή επαφής και αντοχή κάμψης (αντίσταση στη φθορά της επιφάνειας των δοντιών και το κάταγμα).
Κοινό υλικά
Μεσαίου χάλυβα από κράμα άνθρακα (όπως 40CR, 20CRMNTI): επεξεργασμένο με καρμπουργία και σβέση, υψηλή σκληρότητα επιφάνειας (HRC58-62), καλή σκληρότητα στον πυρήνα, κατάλληλο για κύριας μετάδοσης.
Χυτοσίδηρος (όπως HT300): χαμηλό κόστος, καλή αντίσταση φθοράς, κατάλληλη για βοηθητικά γρανάζια χαμηλού φορτίου.
Ανοξείδωτος χάλυβα: Χρησιμοποιείται σε υγρά ή διαβρωτικά περιβάλλοντα για να αποφευχθεί η σκουριά και να επηρεάσει τη μετάδοση.
Κοινά σφάλματα και συντήρηση
Τυπικά σφάλματα
Φθορά της επιφάνειας του γραναζιού / σκασίματα: προκαλείται από ανεπαρκή λίπανση πετρελαίου, κακή ποιότητα πετρελαίου ή υπερβολικές ακαθαρσίες, που εκδηλώνονται ως κοιλότητες και ξεφλουδίζουν στην επιφάνεια του γραναζιού.
Θραύσμα γραναζιών: προκαλείται από τη λειτουργία υπερφόρτωσης, το υλικό ελάττωμα ή την κακή ευθυγράμμιση της εγκατάστασης (όπως η απόκλιση παραλληλισμού του άξονα), μπορεί να συνοδεύεται από σοβαρό μη φυσιολογικό θόρυβο.
Η υπερβολική κάθαρση των δοντιών: που προκαλείται από μακροχρόνια φθορά, θα προκαλέσει σοκ μετάδοσης, κραδασμούς και αυξημένο θόρυβο.
Βλάβη συγκολλητικής βλάβης: αποτυχία λίπανσης υπό βαρύ φορτίο υψηλής ταχύτητας, προσκόλληση υψηλής θερμοκρασίας της επιφάνειας του γραναζιού που προκαλεί μεταλλικό ξεφλούδισμα.
Σημεία συντήρησης
Τακτική επιθεώρηση: Παρατηρήστε την κατάσταση της επιφάνειας των δοντιών του γραναζιού, μετρήστε την κάθαρση των δοντιών, αντικαταστήστε την ώρα εάν είναι μη φυσιολογική.
Διαχείριση λίπανσης: Χρησιμοποιήστε το αποκλειστικό λάδι εργαλείων (ή το πετρέλαιο ειδικού για το συμπιεστή του αέρα), αντικαταστήστε τακτικά και διατηρήστε το επίπεδο του λαδιού κανονική για να αποφύγετε τη μόλυνση του πετρελαίου.
Βαθμονόμηση εγκατάστασης: Βεβαιωθείτε ότι ο παραλληλισμός και η κάθετη του άξονα των γραναζιών πληρούν τις απαιτήσεις, αποφύγετε την μη ισορροπημένη λειτουργία.
Έλεγχος φόρτωσης: Αποτρέψτε τη λειτουργία των συμπιεστών αέρα υπό μακροπρόθεσμη υπερφόρτωση, μειώνοντας τη βλάβη της κόπωσης στα γρανάζια.
Ο σχεδιασμός και η συντήρηση των εργαλείων συμπιεστή αέρα είναι ζωτικής σημασίας για τη συνολική απόδοση του μηχανήματος. Τα εργαλεία υψηλής ακρίβειας με ένα καλό σύστημα λίπανσης μπορούν να μειώσουν σημαντικά τον θόρυβο της λειτουργίας, να επεκτείνουν τη διάρκεια ζωής και να εξασφαλίσουν την αποτελεσματική και σταθερή λειτουργία του συμπιεστή αέρα.
Συσκευή αποστράγγισης του συμπιεστή βιδωτή βίδα με έγχυση λαδιού Η συσκευή αποστράγγισης του συμπιεστή βιδωτή βιδωτή βίδα (δηλ. Ο συμπιεστής βιδωτού αέρα με έγχυση πετρελαίου) αποτελεί βασικό συστατικό για την αφαίρεση νερού συμπυκνωμάτων από το σύστημα. Η λειτουργία του είναι να αποτρέψει το μίγμα νερού και λιπαντικού πετρελαίου, το οποίο θα μπορούσε να προκαλέσει γαλακτωματοποίηση του ελαίου και να μειώσει το φαινόμενο λίπανσης και να αποτρέψει την είσοδο του νερού στον συμπιεσμένο αέρα και να επηρεάσει τον εξοπλισμό που χρησιμοποιείται για την παροχή αερίου. Εδώ είναι μια λεπτομερής εισαγωγή στη συσκευή αποστράγγισης:
Τη λειτουργία και τη σημασία της συσκευής αποστράγγισης
Διαχωρισμός νερού συμπύκνωσης: Κατά τη διάρκεια της διαδικασίας ψύξης του πεπιεσμένου αέρα, παράγεται το νερό συμπύκνωσης. Η συσκευή αποστράγγισης μπορεί να εκφορτώσει αμέσως αυτό το νερό από εξαρτήματα όπως ο διαχωριστικός αέρος πετρελαίου, η δεξαμενή αποθήκευσης, το ψυγείο κ.λπ.
Προστασία του λιπαντικού πετρελαίου: Πρόληψη του νερού από την ανάμειξη στο λιπαντικό λάδι, το οποίο θα μπορούσε να προκαλέσει γαλακτωματοποίηση και επιδείνωση του ελαίου και αποφεύγοντας την κακή λίπανση που οδηγεί σε φθορά του ρότορα, του ρουλεμάν κ.λπ.
Εξασφάλιση της ποιότητας του φυσικού αερίου: μείωση της περιεκτικότητας σε υγρασία σε πεπιεσμένο αέρα για την κάλυψη των απαιτήσεων ξήρανσης του επακόλουθου εξοπλισμού παροχής αερίου (όπως τα πνευματικά εργαλεία, τα όργανα ακριβείας).
Πρόληψη της διάβρωσης: Αποφυγή της συσσώρευσης νερού σε αγωγούς και δεξαμενές αποθήκευσης, οι οποίες θα μπορούσαν να προκαλέσουν σκουριά και να συντομεύσουν τη διάρκεια ζωής του εξοπλισμού.
Κοινοί τύποι και αρχές λειτουργίας
Με βάση τη θέση εγκατάστασης και τον βαθμό αυτοματισμού, χωρίζεται κυρίως στους ακόλουθους τύπους:
Χειροκίνητη βαλβίδα αποστράγγισης
Δομή: Απλή βαλβίδα σφαιρών ή βαλβίδα βελόνας, εγκατεστημένη στο κάτω μέρος του διαχωριστή λαδιού, το χαμηλότερο σημείο της δεξαμενής αποθήκευσης, η έξοδος αποστράγγισης του ψυγείου κ.λπ.
Λειτουργία λειτουργίας: Απαιτεί το χειροκίνητο κανονικό άνοιγμα της βαλβίδας για την εκκένωση νερού, κατάλληλο για μικρούς συμπιεστές αέρα ή σενάρια με απαιτήσεις χαμηλής αυτοματοποίησης.
Χαρακτηριστικά: Χαμηλό κόστος, απλή δομή, αλλά απαιτεί χειροκίνητη λειτουργία. Εάν ξεχαστεί η αποστράγγιση, μπορεί να οδηγήσει σε συσσώρευση νερού.
Αυτόματη βαλβίδα αποστράγγισης (τύπος πλωτήρα)
Δομή: Περιέχει έναν πυρήνα πλωτή, μοχλό και σφραγισμένο βαλβίδα, χρησιμοποιώντας την άνωση του νερού για τον έλεγχο του ανοίγματος και του κλεισίματος της βαλβίδας.
Αρχή λειτουργίας: Όταν το συσσωρευμένο νερό συμπύκνωσης φτάνει σε μια ορισμένη ποσότητα, το πλωτήρα αυξάνεται, προκαλώντας το άνοιγμα του πυρήνα της βαλβίδας και το νερό απελευθερώνεται μετά από το οποίο ο πλωτήρας πέφτει και κλείνει τη βαλβίδα.
Εφαρμογή: κάτω από το διαχωριστή πετρελαίου-αερίου, δεξαμενή αποθήκευσης, μετά την ψύξη, κλπ., Μπορεί να εκφορτώσει αυτόματα νερό χωρίς χειροκίνητη παρέμβαση.
Χαρακτηριστικά: Υψηλή αξιοπιστία, κατάλληλη για συστήματα μέσης και χαμηλής πίεσης, αλλά απαιτεί τακτικό καθαρισμό εσωτερικών ακαθαρσιών για την πρόληψη της εμπλοκής.
Ηλεκτρονική βαλβίδα αποστράγγισης χρονομέτρησης
Δομή: αποτελείται από ηλεκτρομαγνητική βαλβίδα, χρονοδιακόπτη, και ελεγκτή, ο οποίος ανοίγει αυτόματα για αποστράγγιση ρυθμίζοντας έναν κύκλο αποστράγγισης (όπως κάθε 30 λεπτά) και τη διάρκεια αποστράγγισης (όπως 5 δευτερόλεπτα).
Εφαρμογή: Συμπιεσμένοι αγωγοί αέρα, φίλτρα, στεγνωτήρια, κλπ., Ειδικά κατάλληλα για σενάρια με σταθερή συχνότητα αποστράγγισης.
Χαρακτηριστικά: Ρυθμιζόμενο, προσαρμόσιμο σε διαφορετικές συνθήκες, αλλά απαιτεί τροφοδοτικό, και μπορεί να έχει τυχαία αποστράγγιση (όπως το άνοιγμα όταν δεν υπάρχει νερό).
Βαλβίδα αποστράγγισης απώλειας μηδενικού αέρα
Δομή: συνδυάζει την ανίχνευση της στάθμης του υγρού και τον ακριβή πυρήνα της βαλβίδας, το άνοιγμα μόνο όταν ανιχνεύεται νερό, χωρίς σχεδόν καμία απώλεια πεπιεσμένου αέρα κατά τη διάρκεια της αποστράγγισης.
Αρχή λειτουργίας: Μέσα από ηλεκτρόδια ή χωρητική ανίχνευση της στάθμης του νερού, το κανάλι αποστράγγισης ανοίγει όταν υπάρχει νερό και κλείνει αμέσως μετά την αποστράγγιση του νερού.
Εφαρμογή: Συστήματα με ευαισθησία κατανάλωσης ενέργειας, όπως ο διαχωριστικός αέριο πετρελαίου των συμπιεστών μεγάλου βιδωτού αέρα.
Χαρακτηριστικά: Καλή ενεργειακή απόδοση, ακριβής αποστράγγιση, αλλά υψηλότερο κόστος. Εγκατάσταση
Τοποθεσία εγκατάστασης:
Θα πρέπει να εγκατασταθεί στο χαμηλότερο σημείο του εξοπλισμού ή του αγωγού (όπως ο πυθμένας της δεξαμενής αποθήκευσης αερίου ή η έξοδος αποστράγγισης του διαχωριστή του αερίου λαδιού), εξασφαλίζοντας ότι το νερό συμπύκνωσης φυσικά συγκλίνει.
Η έξοδος αποστράγγισης θα πρέπει να διατηρείται μακριά από τα ηλεκτρικά εξαρτήματα για να αποφευχθεί βραχυκύκλωμα που προκαλούνται από την εκτόξευση νερού κατά τη διάρκεια της αποστράγγισης.
Για τα μεγάλα συστήματα, συνιστάται να εγκατασταθούν χωριστά συσκευές αποστράγγισης μετά από ψύκτες και φίλτρα πολλαπλών σταδίων για τη βελτίωση της απόδοσης αποστράγγισης.
