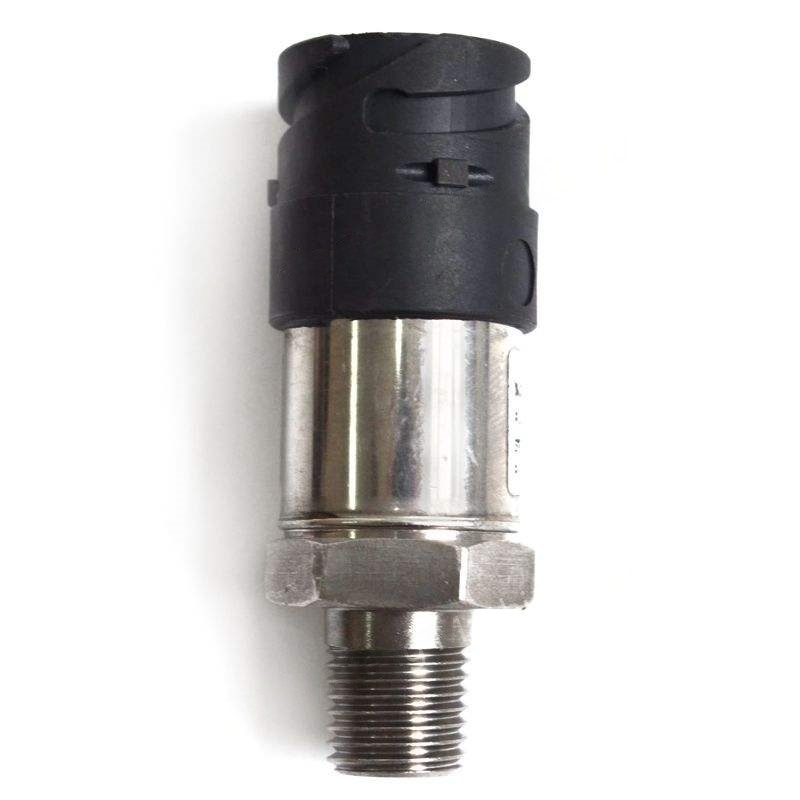

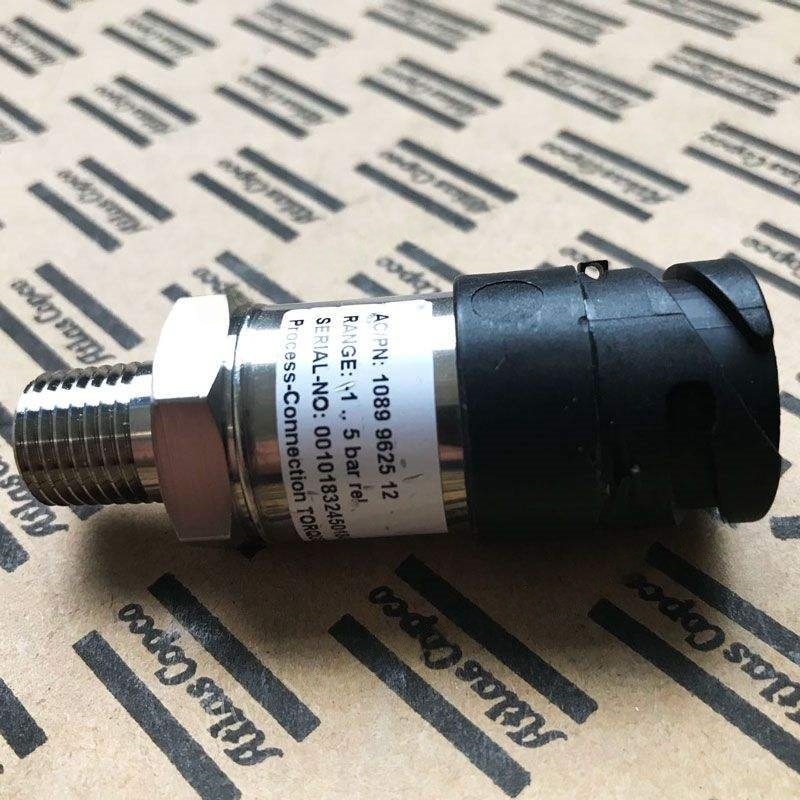

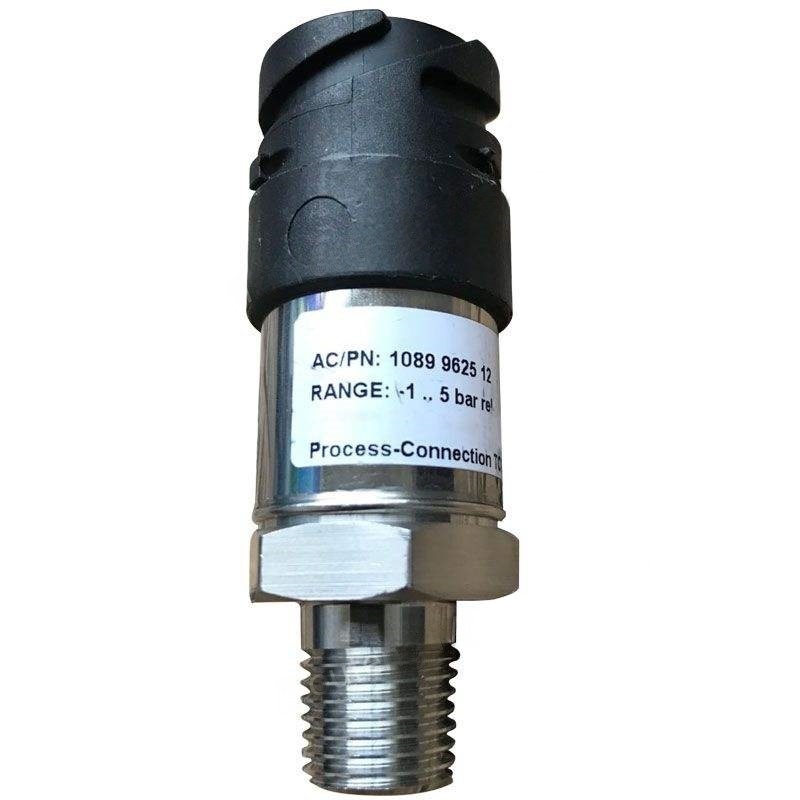

1089962512 Αισθητήρας COPCO ATLAS

I. Αρχή λειτουργίας

Η λειτουργία του αισθητήρα πίεσης βασίζεται στη μετατροπή των φυσικών επιδράσεων. Υπάρχουν τρεις κοινοί τύποι:

Piezoresistive Effect: Η τιμή αντίστασης των υλικών ημιαγωγών (όπως το πυρίτιο) αλλάζει όταν υποβάλλεται σε πίεση. Η αλλαγή αντίστασης μετατρέπεται σε σήμα τάσης μέσω γέφυρας σιταριού.

Το πιεζοηλεκτρικό αποτέλεσμα: ορισμένοι κρύσταλλοι (όπως το χαλαζία) δημιουργούν φορτία όταν υποβάλλονται σε δύναμη. Η ποσότητα φορτίου μετράται για να ληφθεί έμμεσα η τιμή πίεσης.

Χωμική επίδραση: Οι αλλαγές πίεσης προκαλούν την αλλαγή της απόστασης μεταξύ των πλακών πυκνωτών, προκαλώντας έτσι μια αλλαγή στην τιμή χωρητικότητας, η οποία στη συνέχεια μετατρέπεται σε ηλεκτρικό σήμα.

Iii. Βασικά σενάρια εφαρμογής

Έλεγχος πίεσης: Διατηρήστε την πίεση της δεξαμενής αποθήκευσης εντός του εύρους ρυθμίσεων (όπως 0,6 - 0,8 MPa), εκφορτώστε αυτόματα όταν η πίεση φτάσει στο ανώτερο όριο και επανεκκινήστε όταν πέφτει κάτω από το κατώτερο όριο.

Προστασία ασφαλείας: Παρακολουθήστε την πίεση εξάτμισης. Όταν η πίεση υπερβαίνει το όριο, ενεργοποιήστε τη βαλβίδα ασφαλείας ή το κλείσιμο έκτακτης ανάγκης για να αποτρέψετε τους κινδύνους έκρηξης.

Βελτιστοποίηση ενεργειακής απόδοσης: Με την παρακολούθηση της διαφοράς πίεσης μεταξύ της εισόδου και της εξόδου, υπολογίστε τον λόγο συμπίεσης και ρυθμίστε την ισχύ του κινητήρα για να επιτευχθεί η διατήρηση της ενέργειας.

Διάγνωση σφαλμάτων: Οι μη φυσιολογικές διακυμάνσεις της πίεσης (όπως η ξαφνική πτώση πίεσης) μπορούν να υποδεικνύουν διαρροή ή βλάβη βαλβίδας.

Iv. Βασικές παράμετροι για επιλογή

Εύρος μέτρησης: Επιλέξτε με βάση την πίεση λειτουργίας του συμπιεστή αέρα. Γενικά, είναι 1,5 - 2 φορές η πίεση λειτουργίας (για παράδειγμα, εάν η πίεση λειτουργίας είναι 0,8 MPa, επιλέξτε μια σειρά 0 - 1,6 MPa).

Βαθμός ακρίβειας: Η βιομηχανική τάξη χρησιμοποιεί συνήθως ± 0,5% FS, ενώ ο εργαστηριακός ή ιατρικός εξοπλισμός απαιτεί ± 0,1% FS ή άνω.

Σήμα εξόδου: Συνήθως 4 - 20mA (ισχυρή αντι -παρέμβαση, κατάλληλη για μετάδοση μεγάλων αποστάσεων), 0 - 10V (καλή συμβατότητα).

Υλικό διασύνδεσης: Για διαβρωτικά περιβάλλοντα, επιλέξτε υλικά από ανοξείδωτο χάλυβα ή κεραμικό.

Βαθμός προστασίας: Επιλέξτε IP65 ή υψηλότερο βαθμό προστασίας για υγρά ή σκονισμένα περιβάλλοντα.

V. Συμβουλές εγκατάστασης και συντήρησης

Τοποθεσία εγκατάστασης:

Αποφύγετε την εγκατάσταση σε περιοχές με υψηλή δόνηση (όπως κοντά στον κινητήρα) και προσθέστε μια συσκευή απορρόφησης σοκ.

Βεβαιωθείτε ότι η διεπαφή πίεσης είναι κατακόρυφα προς τα κάτω για να αποτρέψει την είσοδο του νερού συμπύκνωσης στο εσωτερικό του αισθητήρα.

Περίοδος βαθμονόμησης: Συνιστάται να βαθμονομείται μία φορά το χρόνο. Για εφαρμογές υψηλής ακρίβειας, βαθμονομήστε κάθε έξι μήνες.

Αντιμετώπιση προβλημάτων:

Χωρίς έξοδο σήματος: Ελέγξτε εάν η τροφοδοσία και η καλωδίωση είναι χαλαρά και εάν ο αισθητήρας έχει καεί.

Μεγάλη διακύμανση της τιμής εξόδου: Μπορεί να οφείλεται σε κραδασμούς αγωγών, μεσαία παλμό ή γήρανση αισθητήρα.

Μηδενική μετατόπιση: επαναπροσδιορίστε ή αντικαταστήστε τον αισθητήρα.

Vi. Τυπικές περιπτώσεις εφαρμογής

Περίπτωση 1: Ο αεροπορικός συμπιεστής ενός εργοστασίου αρχίζει συχνά και σταματά. Παρακολουθώντας με αισθητήρα πίεσης, διαπιστώθηκε ότι η πίεση της δεξαμενής αποθήκευσης κυμάνθηκε πάρα πολύ. Μετά τη ρύθμιση της θέσης εγκατάστασης του αισθητήρα και τη βελτιστοποίηση των παραμέτρων PID, η συχνότητα Start-Stop μειώθηκε κατά 30%, επεκτείνοντας τη διάρκεια ζωής του εξοπλισμού.

Περίπτωση 2: Οι ιατρικοί αεροσυμπιεστές χρησιμοποιούν πιεζοιτικούς αισθητήρες (± 0,05% FS) για να εξασφαλίσουν ότι η πίεση εξόδου είναι σταθερή σε 0,3 - 0,4 MPa, ικανοποιώντας τις αυστηρές απαιτήσεις των ιατρικών συσκευών.

Vii. Μελλοντικές τάσεις

Ευφυής: Ενσωμάτωση μικροεπεξεργαστών, Υποστήριξη ψηφιακής επικοινωνίας (όπως MODBUS) και λειτουργίες αυτοδιάγνωσης.

Internet of Things (IoT): Συνδεθείτε με πλατφόρμες cloud για να επιτύχετε απομακρυσμένη παρακολούθηση και προβλεπτική συντήρηση.

Χαμηλή κατανάλωση ενέργειας: Χρησιμοποιήστε την τεχνολογία MEMS για να μειώσετε την κατανάλωση ενέργειας, κατάλληλη για φορητές συσκευές με μπαταρία.
