I. Σύνδεσμοι για τον συμπιεστή (που χρησιμοποιείται για μετάδοση εξοπλισμού)
Χρησιμοποιείται για τη σύνδεση του κινητήρα συμπιεστή με την κύρια μονάδα (όπως οι ρότορες βιδών, τα εξαρτήματα εμβόλου κλπ.) Για να μεταφέρετε ροπή ροπής και να αντισταθμίσετε σφάλματα εγκατάστασης. Τα κύρια χαρακτηριστικά έχουν ως εξής:
1. Κοινοί τύποι και δομές
Ελαστικές συζεύξεις: Η πιο ευρέως χρησιμοποιούμενη, μεταδίδοντας ισχύς μέσω ελαστομερών από καουτσούκ ή πολυουρεθάνης, ικανά να απορροφούν δονήσεις, επιπτώσεις ρύθμισης και αντισταθμίζοντας τις αξονικές, ακτινικές και γωνιακές αποκλίσεις (όπως το σχήμα ανθοφορίας και το σχήμα των νυχιών που χρησιμοποιούνται συνήθως σε βιδωτές σειρές GA).
Άκαμπτες συζεύξεις: Κατάλληλα για σενάρια εγκατάστασης υψηλής ακρίβειας, χωρίς δυνατότητα ρύθμισης, αλλά με υψηλή απόδοση μετάδοσης, επιτρέποντας μόνο μικρές αποκλίσεις (λιγότερο συχνά χρησιμοποιούνται σε συμβατικούς συμπιεστές, συχνότερα χρησιμοποιούνται σε ειδικές συνθήκες).
Σύνδεσμοι διαφράγματος: Χρησιμοποιώντας μεταλλικά διαφράγματα ως ελαστικό στοιχείο, ανθεκτικό σε υψηλές θερμοκρασίες και μόλυνση πετρελαίου, κατάλληλη για μεγάλους συμπιεστές με υψηλή ταχύτητα περιστροφής και υψηλή ροπή, με ισχυρή ικανότητα αντιστάθμισης και λιγότερη συντήρηση.
2. Λειτουργίες πυρήνα
Μεταφέρετε με ακρίβεια την ισχύ του κινητήρα στην κύρια μονάδα του συμπιεστή, εξασφαλίζοντας ελάχιστη απώλεια ενέργειας.
Απορροφούν δονήσεις και επιπτώσεις κατά τη λειτουργία του εξοπλισμού, προστατεύοντας τα εξαρτήματα ακριβείας όπως οι κινητήρες και τα ρουλεμάν.
Αντισταθμίστε τα σφάλματα ομοαξονικότητας κατά τη διάρκεια της εγκατάστασης (αξονική, ακτινική, και γωνιακή), αποφεύγοντας πρόσθετη πίεση.
3. Σφάλματα και συντήρηση
Κοινά ζητήματα: Γήρανση / σπάσιμο ελαστομερών (με αποτέλεσμα τον μη φυσιολογικό θόρυβο, αυξημένη δόνηση), χαλαρά μπουλόνια σύνδεσης (προκαλώντας εκκεντρική λειτουργία), ρωγμές κόπωσης σε διαφράγματα (πιθανότερο να εμφανιστούν υπό υψηλό φορτίο).
Σημεία συντήρησης:
Τακτική επιθεώρηση (κάθε 1000-2000 ώρες): Ελέγξτε εάν τα ελαστομερή φοριούνται, εάν τα μπουλόνια σφίγγονται, και αν η σύζευξη έχει ακτινική κίνηση.
Κύκλος αντικατάστασης: Τα ελαστομερή συνήθως αντικαθιστούν κάθε 2-3 χρόνια ή σύμφωνα με το εγχειρίδιο, ενώ τα μεταλλικά εξαρτήματα με ρωγμές πρέπει να αντικατασταθούν αμέσως.
Απαιτήσεις εγκατάστασης: Μετά την αντικατάσταση, η ομοιότητα πρέπει να επαναβαθμολογηθεί (συνήθως ακτινική απόκλιση ≤ 0,1mm, γωνιακή απόκλιση ≤ 0,1 °/m), διαφορετικά, είναι επιρρεπής σε πρώιμη φθορά των ρουλεμάν.

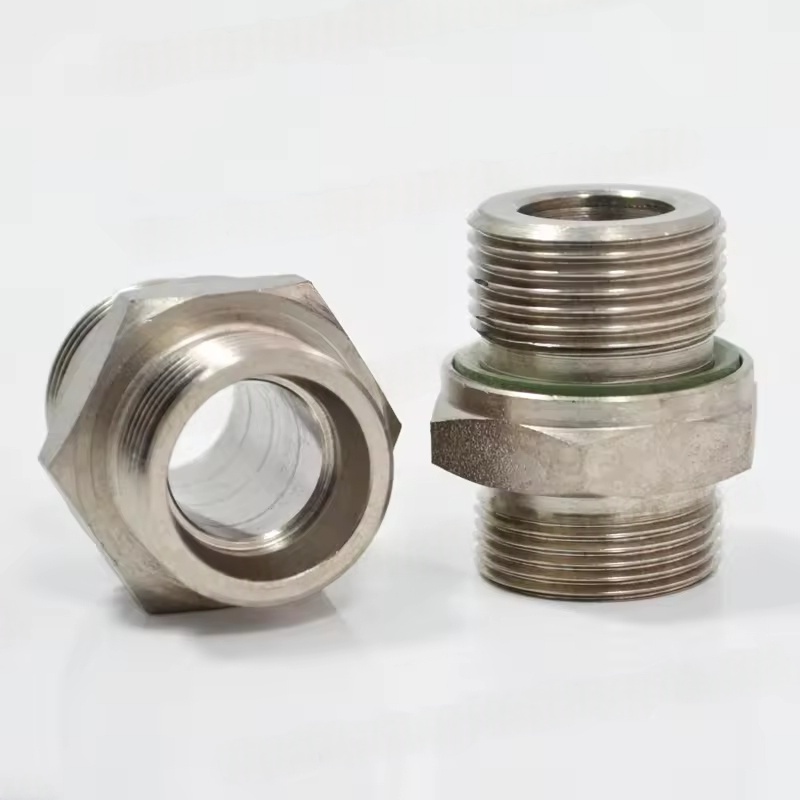

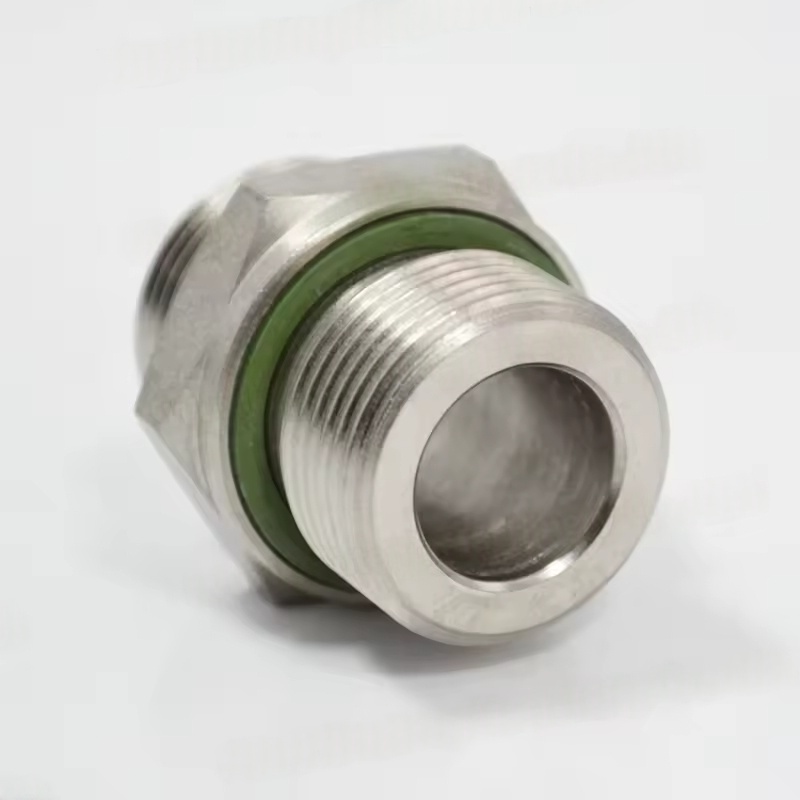

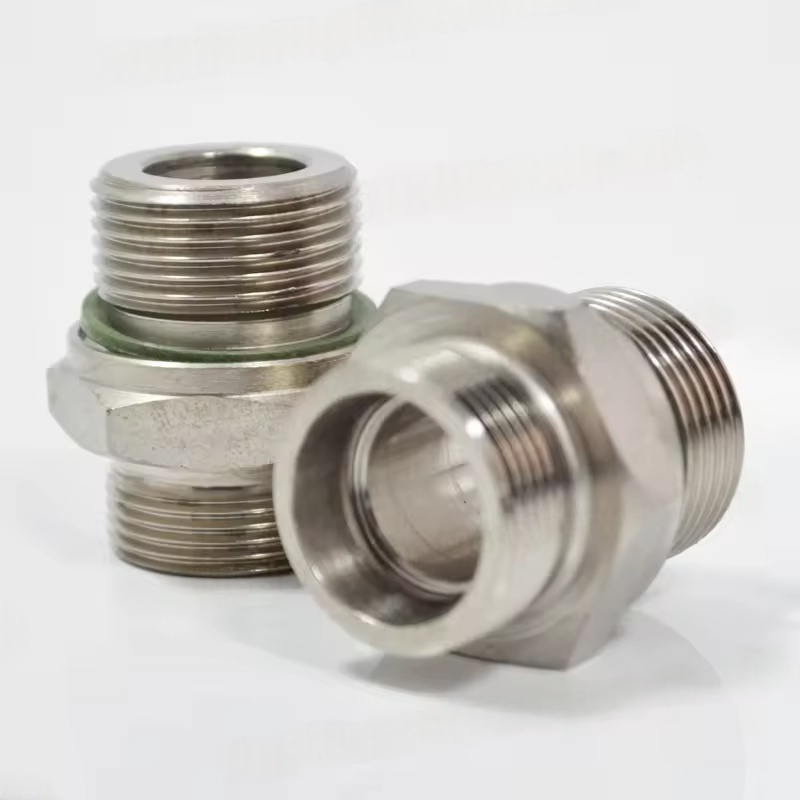

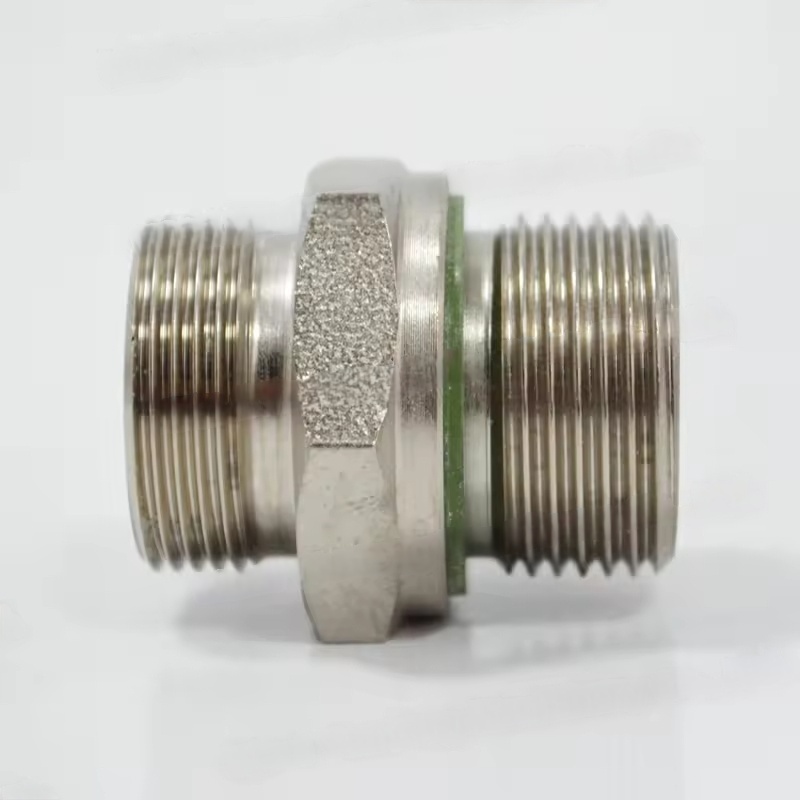

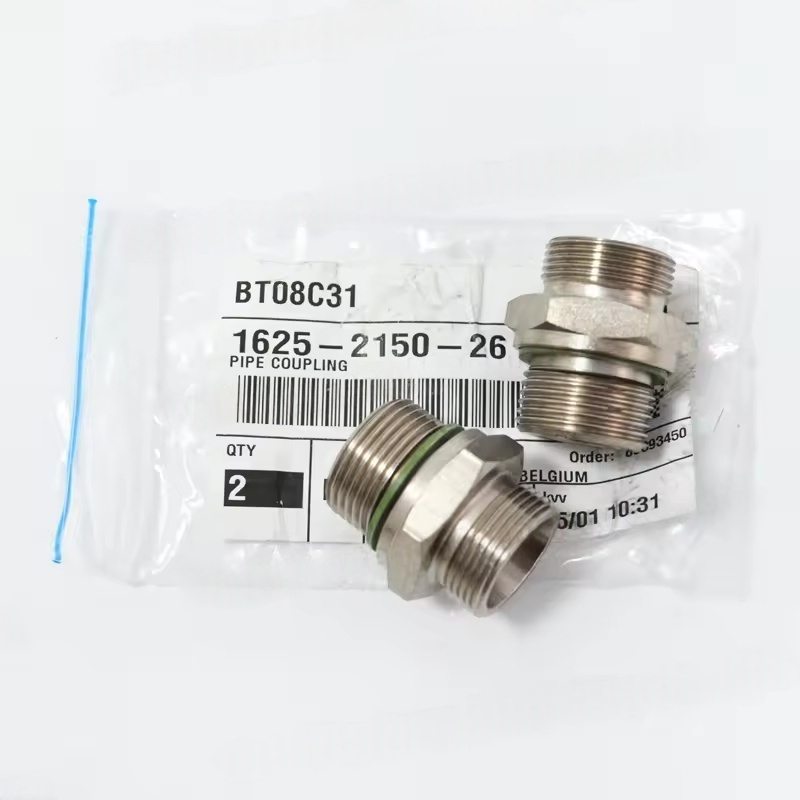

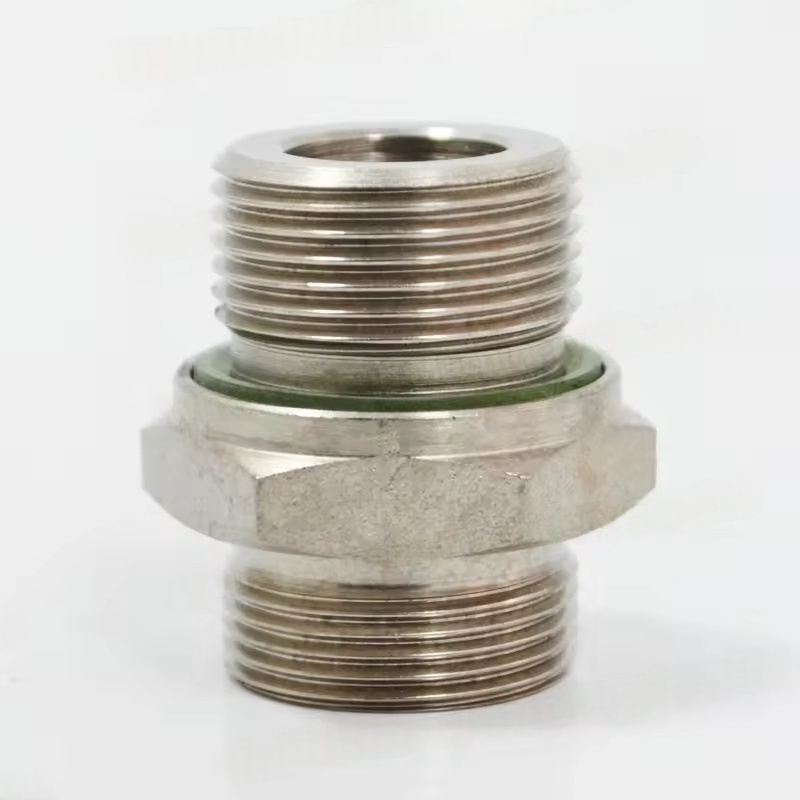

Ii. Σύνδεσμοι σωλήνων (που χρησιμοποιούνται για σύνδεση συστήματος)
Χρησιμοποιείται για τη σύνδεση των σωλήνων όπως οι αγωγοί εξάτμισης του συμπιεστή και οι αγωγοί νερού ψύξης, κυρίως για τη σφράγιση, αντισταθμίστε την μετατόπιση του αγωγού, και τη μείωση της μετάδοσης των κραδασμών.
1. Κοινοί τύποι και εφαρμοστέα σενάρια
Εύκαμπτες συνδέσεις σωλήνων:
Κρότες επέκτασης από καουτσούκ: κατάλληλα για αγωγούς αερίου χαμηλής πίεσης ή αγωγών νερού, ικανός να αντισταθμίζει την μετατόπιση που προκαλείται από τη θερμική επέκταση και τη συστολή του αγωγού, ενώ απορροφάται δονήσεις και πρόληψη της συγκέντρωσης του στρες που προκαλείται από άκαμπτη σύνδεση.
Μεταλλικές συζεύξεις φυσαλίδων: Κατάλληλα για αγωγούς εξάτμισης υψηλής θερμοκρασίας και υψηλής πίεσης (όπως κύριοι αγωγοί για πεπιεσμένο αέρα), με εξαιρετική αντοχή θερμοκρασίας και πίεσης, μεγάλη ικανότητα αντιστάθμισης και καλή απόδοση σφράγισης.
Σύνδεσμοι άκαμπτων σωλήνων: όπως συνδέσεις φλάντζας (με παρεμβύσματα στεγανοποίησης), κατάλληλες για σταθερά τμήματα αγωγών, που απαιτούν αυστηρή ομοαξικότητα, χωρίς ικανότητα αποζημίωσης.
2. Λειτουργίες πυρήνα
Βεβαιωθείτε ότι η αεροστεγή / υδατοστεγές της σύνδεσης του αγωγού, εμποδίζοντας τη διαρροή συμπιεσμένου αέρα και νερού ψύξης.
Αντισταθμίστε την μετατόπιση που προκαλείται από αλλαγές θερμοκρασίας (όπως διακυμάνσεις στη θερμοκρασία εξάτμισης του συμπιεστή) ή δόνηση εξοπλισμού.
Αποκλείστε τη μετάδοση δονήσεων εξοπλισμού στο σύστημα αγωγών, αποφεύγοντας τον συντονισμό του αγωγού ή το κάταγμα κόπωσης.
3. Σημεία συντήρησης
Τακτική επιθεώρηση επιφανειών σφράγισης για διαρροή (όπως δοκιμή νερού σαπουνιού), γήρανση και ρωγμή εξαρτημάτων από καουτσούκ, και διάβρωση ή παραμόρφωση μεταλλικών φυσητήρων.
Αποφύγετε την υπερβολική έκταση ή συμπίεση: Η ικανότητα αντιστάθμισης των ευέλικτων συζεύξεων είναι περιορισμένη, η υπέρβαση του εύρους θα οδηγήσει σε πρόωρη ζημιά.
Ταιριάξτε με το μέσο: Οι αγωγοί εξαγωγής πρέπει να χρησιμοποιούν υλικά ανθεκτικά σε πετρέλαιο και υψηλές θερμοκρασίες, και οι αγωγοί νερού πρέπει να εξετάσουν την πρόληψη της σκουριάς και της διάβρωσης.
