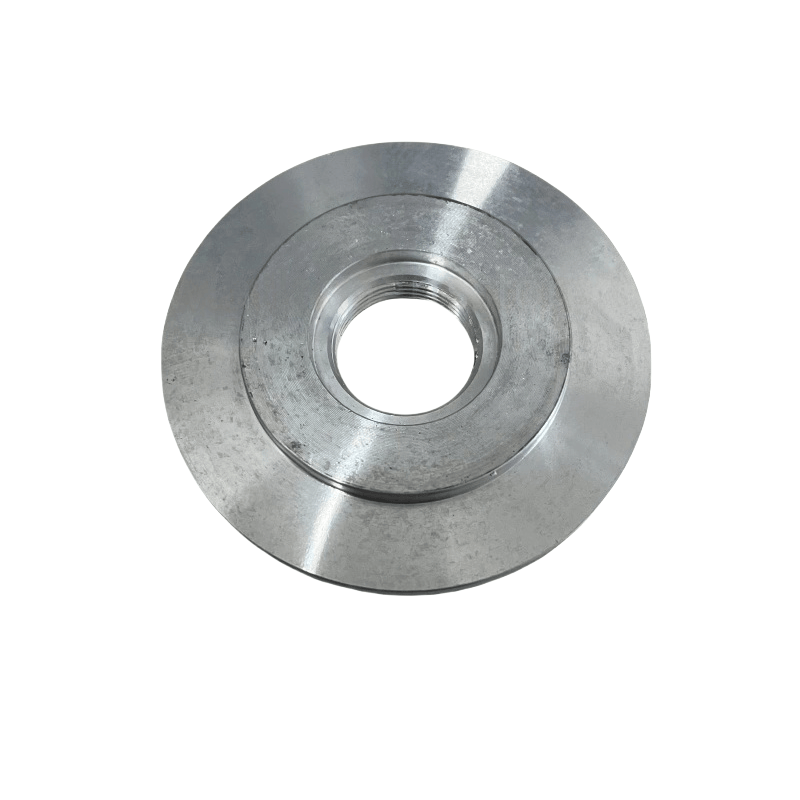

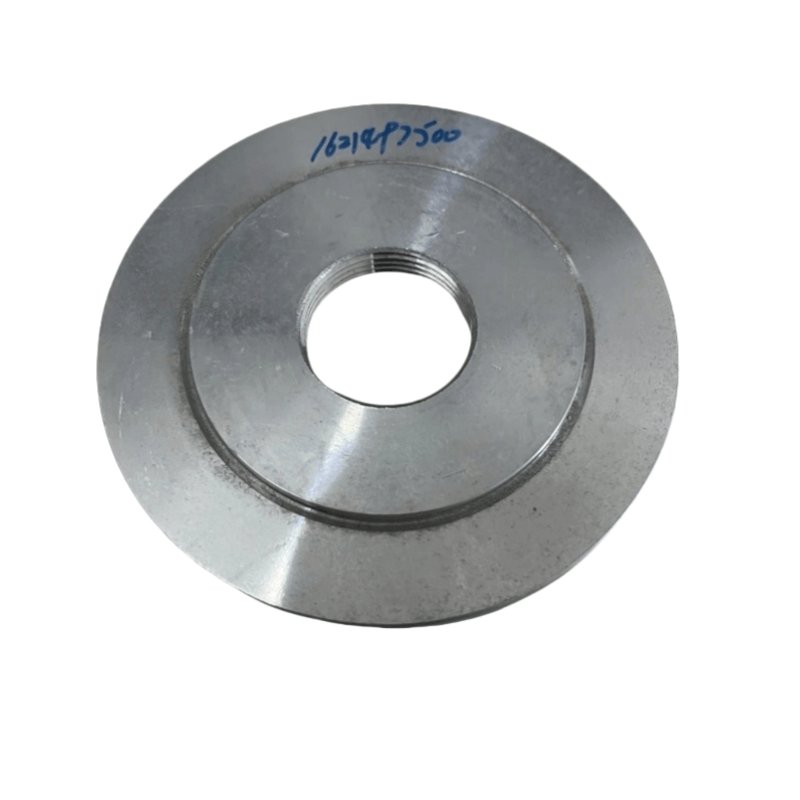

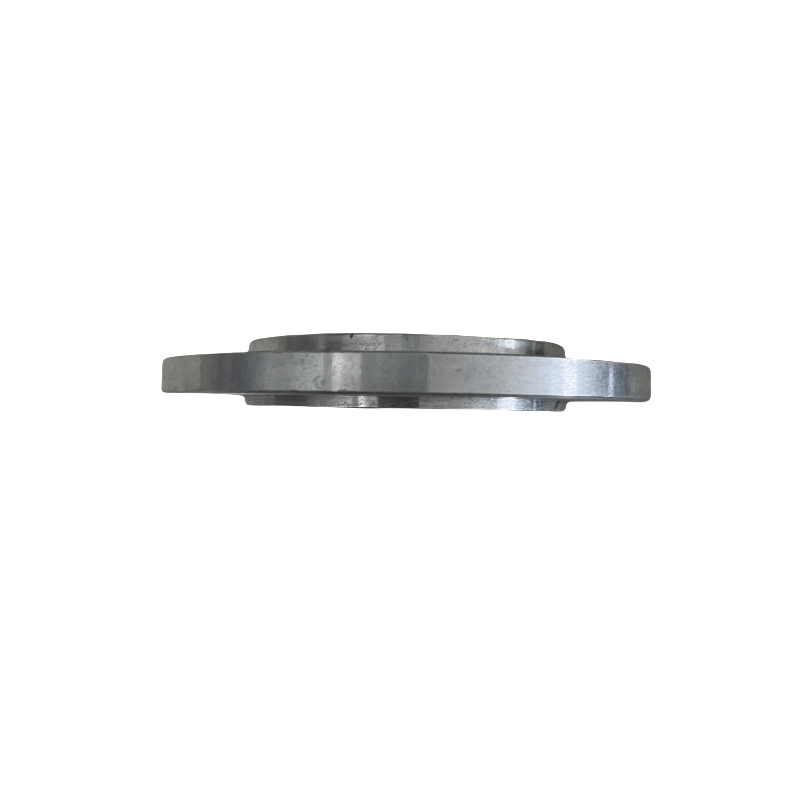

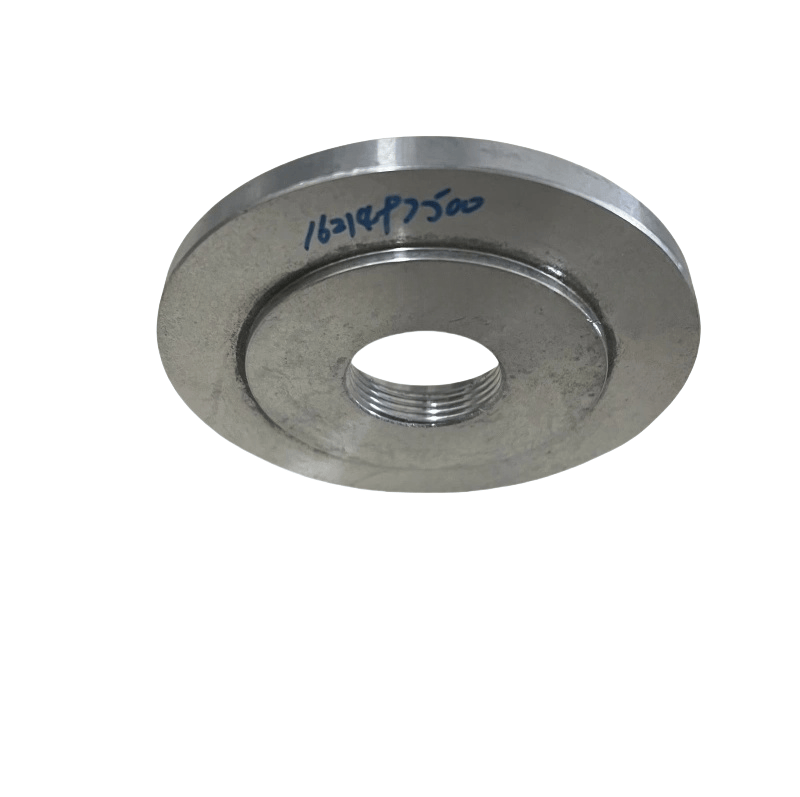

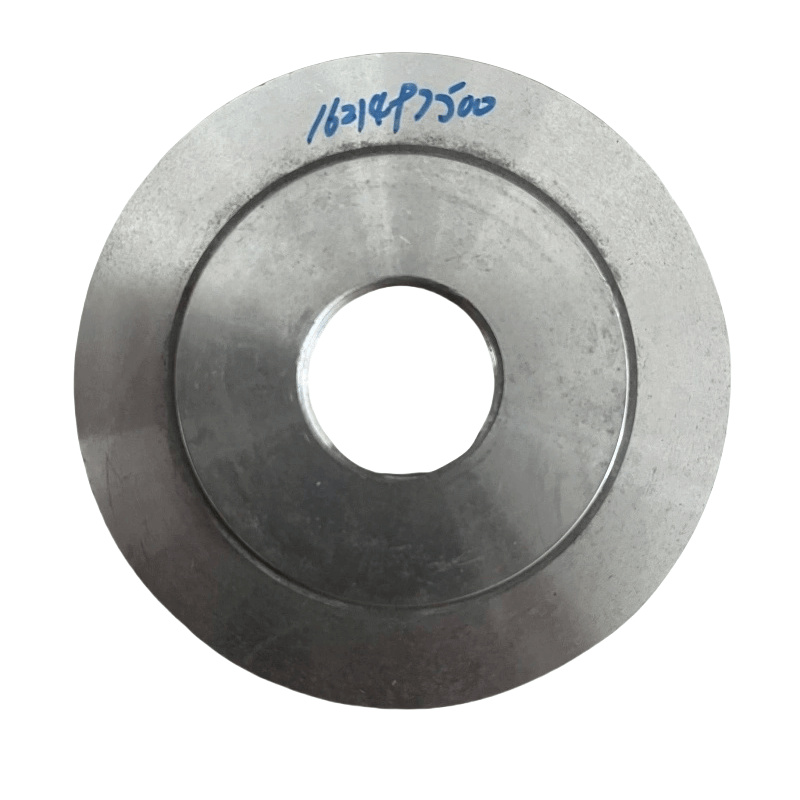

ATLAS COPCO Air Compressor Pression Valve Cover Cover Plate Cain Functions
Σφραγίδα και έδρανα πίεσης: Είναι σφραγισμένο με το σώμα της βαλβίδας μέσω στοιχείων στεγανοποίησης (όπως παρεμβύσματα, δακτυλίους Ο), σχηματίζοντας μια κλειστή κοιλότητα που μπορεί να αντέξει την πίεση του συμπιεσμένου αέρα (συνήθως σύμφωνα με την πίεση λειτουργίας του συστήματος, 0,7 ~ 1,6 MPa), αποτρέποντας τη διαρροή αερίου.
Προστασία των εσωτερικών εξαρτημάτων: Καλύπτει και προστατεύει τα εσωτερικά συστατικά της βαλβίδας πίεσης (όπως πυρήνες βαλβίδων, ελατήρια, διαφράγματα κ.λπ.) για να αποτρέψει τη σκόνη, το λάδι και άλλες ακαθαρσίες από την είσοδο και την επίδραση της ευαισθησίας της βαλβίδας.
Φύση και τοποθέτηση: Είναι σταθερό στο σώμα της βαλβίδας με μπουλόνια για να διασφαλιστεί ότι τα εσωτερικά εξαρτήματα (όπως πηγές, πυρήνες βαλβίδων) βρίσκονται στη σωστή θέση, εξασφαλίζοντας την ακρίβεια της λειτουργίας της βαλβίδας πίεσης.
Βοήθεια μετάδοσης πίεσης: Ορισμένες πλάκες κάλυψης σχεδιάζονται με οπές ή κανάλια ανίχνευσης πίεσης, τα οποία μπορούν να μεταφέρουν την πίεση του συστήματος στο διάφραγμα ή το έμβολο μέσα στη βαλβίδα, βοηθώντας στην υλοποίηση των λειτουργιών ρύθμισης της πίεσης.
Κοινές δομές και χαρακτηριστικά
Δομική σύνθεση:
Κύριο σώμα: Κυρίως κατασκευασμένα από μεταλλικά φύλλα (όπως χυτοσίδηρο, κράμα αλουμινίου, ανθρακούχος χάλυβα) μέσω σφράγισης ή χύτευσης, με ορισμένο πάχος (συνήθως 3 ~ 10mm) για να εξασφαλιστεί η ικανότητα που φέρει πίεση.
Τρύπες σύνδεσης: Πολλαπλές οπές μπουλονιών κατανέμονται περιφερειακά για σταθεροποίηση με το σώμα της βαλβίδας. Το κέντρο μπορεί να έχει μια οπή παρατήρησης (με διαφανές κάλυμμα) ή μια διεπαφή πίεσης.
Σφραγίδα αυλάκι: Η επιφάνεια της άρθρωσης μεταξύ της πλάκας κάλυψης και του σώματος της βαλβίδας έχει συνήθως μια αυλάκωση σφράγισης σε σχήμα δακτυλίου για την εγκατάσταση παρεμβυσμάτων ή δακτυλίων Ο.
Ταξινόμηση (με αντίστοιχο τύπο βαλβίδας πίεσης):
Πλάκα κάλυψης της βαλβίδας πίεσης: Εγκαταστάθηκε στη βαλβίδα διατήρησης της πίεσης στην έξοδο του διαχωριστή του αερίου λαδιού, αντέχει στην εσωτερική πίεση του διαχωριστή για να εξασφαλίσει ότι το σύστημα δημιουργεί επαρκή πίεση πριν επιτρέψει στην έξοδο του συμπιεσμένου αέρα.
Πλάκα καλύμματος βαλβίδας εκφόρτωσης: Χρησιμοποιείται για τον έλεγχο της φόρτωσης/εκφόρτωσης του συμπιεστή αέρα, η πλάκα κάλυψης πρέπει να συνεργαστεί με διάφραγμα ή έμβολο για τη μετάδοση σημάτων πίεσης και την επίτευξη του ανοίγματος και του κλεισίματος της βαλβίδας.
Πλάκα καλύμματος βαλβίδας ασφαλείας: Προστατεύει τον πυρήνα ελατηρίου και βαλβίδας μέσα στη βαλβίδα ασφαλείας για να διασφαλιστεί ότι η βαλβίδα ασφαλείας μπορεί να μεταβεί αξιόπιστα και να ανακουφίσει την πίεση όταν εμφανίζεται η υπερπίεση.
Βασικές παραμέτρους και υλικά
ΠΑΡΑΚΟΛΟΥΘΗΣΕΤΕΣ Κύτης:
Διαστάσεις: Η εξωτερική διάμετρο, η διάμετρος του κύκλου κατανομής οπών του μπουλονιού και το μέγεθος της αυλάκιας σφράγισης πρέπει να ταιριάζουν πλήρως με το σώμα της βαλβίδας για να εξασφαλιστεί η σφράγιση εγκατάστασης.
Χωρητικότητα πίεσης: Πρέπει να καλύψει την πίεση λειτουργίας της αντίστοιχης βαλβίδας πίεσης (όπως η πλάκα κάλυψης της βαλβίδας ασφαλείας πρέπει να αντέχει πάνω από 1,1 ~ 1,2 φορές την ονομαστική πίεση του συστήματος).
Ακρίβεια επιφάνειας: Η επιταγή και η τραχύτητα της επιφάνειας της άρθρωσης πρέπει να πληρούν τα πρότυπα (συνήθως η επιπεδότητα ≤ 0,1mm/m, τραχύτητα RA ≤ 3,2 μm), αποφεύγοντας τη διαρροή λόγω της κακής προσκόλλησης.
Κοινά υλικά:
Χυτοσίδηρος (HT250): Χαμηλό κόστος, καλή ακαμψία, κατάλληλη για χαμηλή πίεση (≤1MPa), μη φορτωτικά περιβάλλοντα.
Κράμα αλουμινίου (ADC12): ελαφρύ βάρος, ανθεκτικό στη διάβρωση, που χρησιμοποιείται συχνά σε βαλβίδες πίεσης των μέσων μεγέθους αέρα.
Χάλυβα άνθρακα (Q235 ή 45# χάλυβα): Υψηλή αντοχή, κατάλληλη για βαλβίδες πίεσης υψηλής πίεσης (> 1MPa), μερικές χρειάζονται γαλβανισμό ή ζωγραφική για πρόληψη σκουριάς.
