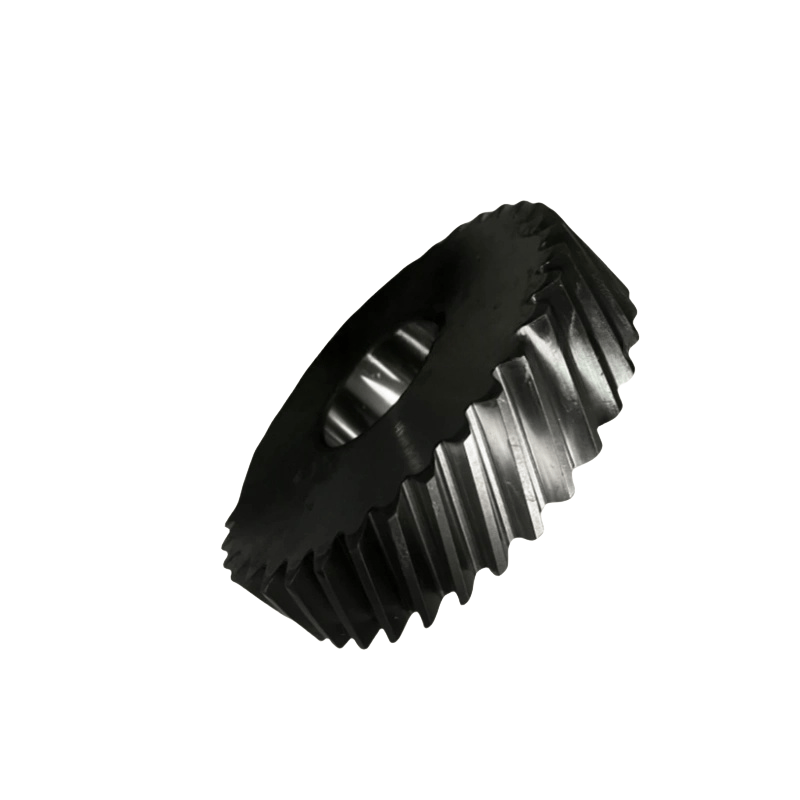

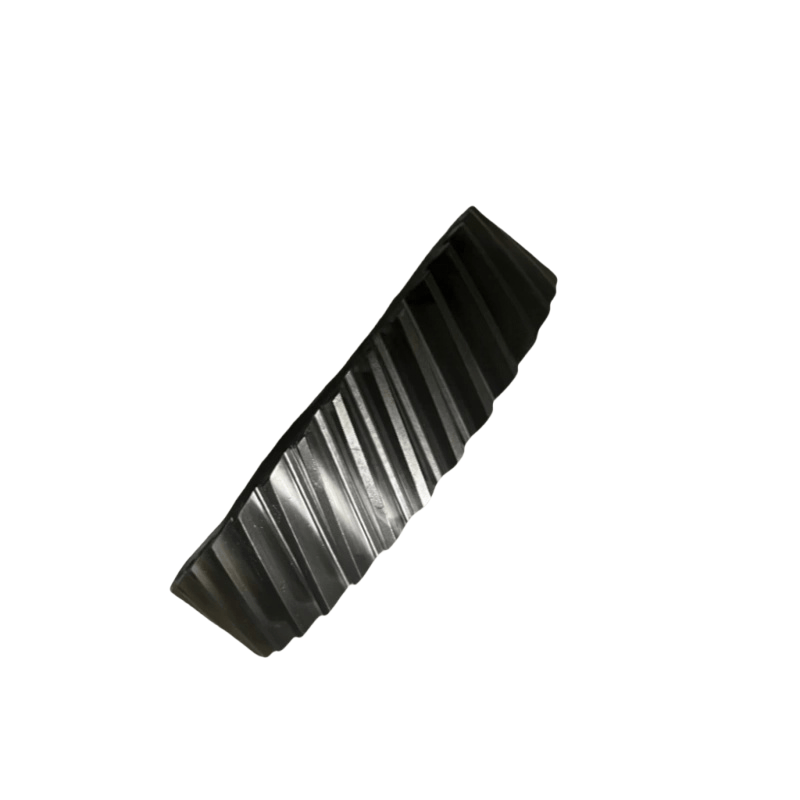

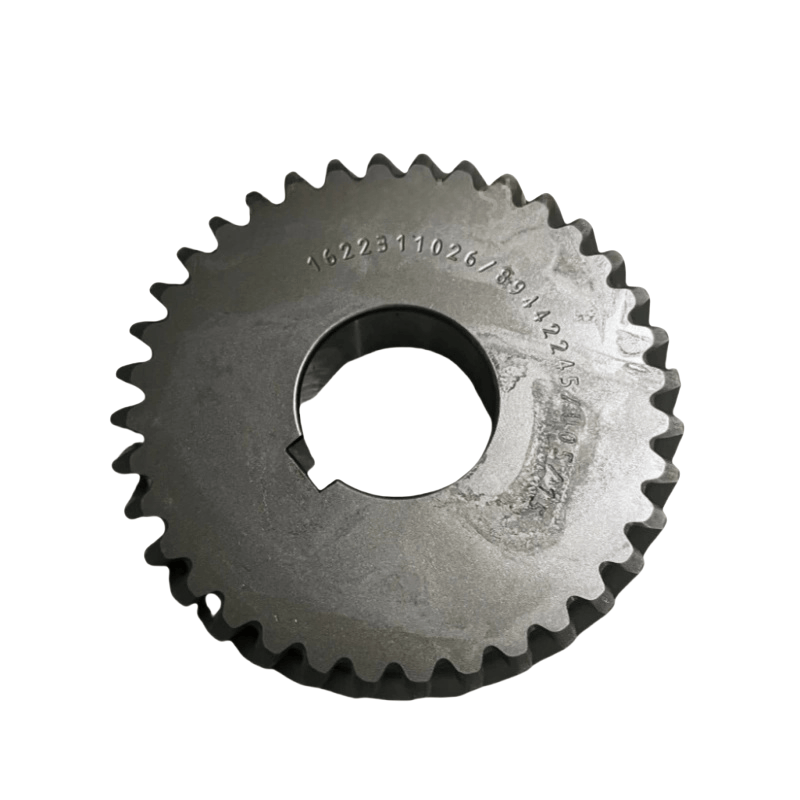

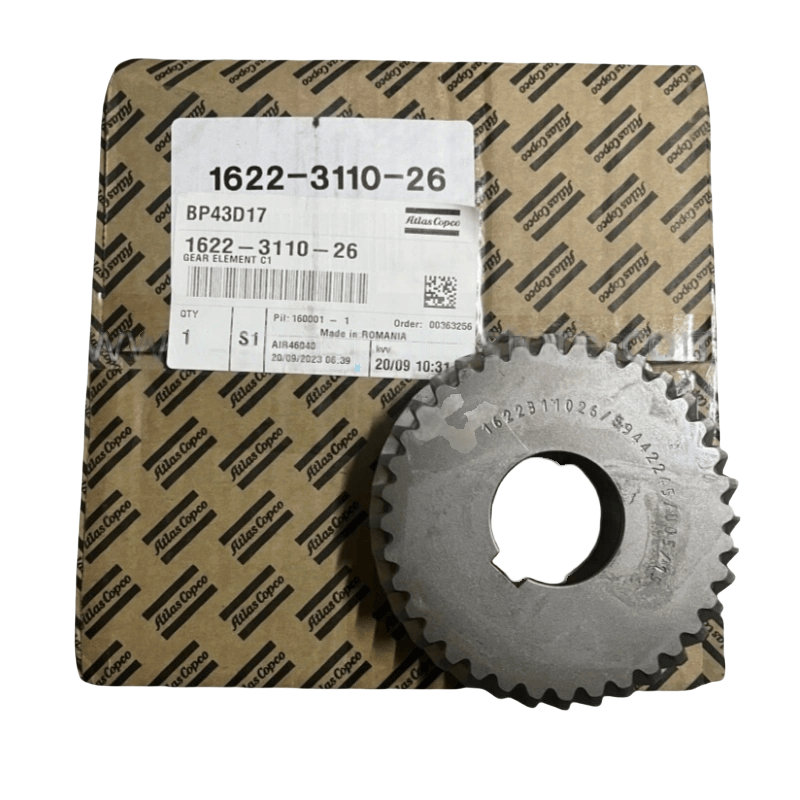

Προετοιμασίες εργαλείων Atlas Copco
Προετοιμασία εργαλείων
Βασικά εργαλεία: κλειδί υποδοχής, κλειδί ροπής, κλειδί εξάγωνο κλειδί, μετρητής αισθήσεων, ένδειξη κλήσης, puller (puller), ράβδο χαλκού, σφυρί από καουτσούκ.
Βοηθητικά εργαλεία: ύφασμα καθαρισμού, λιπαντικό λάδι (για γρανάζια), σφραγιστικό, πράκτορας καθαρισμού (όπως κηροζίνη ή ειδικός πράκτορας καθαρισμού).
Εξοπλισμός ασφαλείας: Γάντια, γυαλιά ασφαλείας, ανθεκτικά σε ολίσθηση παπούτσια.
Τμήμα ελέγχου
Επιβεβαιώστε ότι το νέο κιτ γραναζιών (συμπεριλαμβανομένου του εργαλείου οδήγησης, των οδηγικών εργαλείων, των σύγχρονων εργαλείων κ.λπ.) έχει το ίδιο μοντέλο, μονάδα και τον αριθμό των δοντιών ως πρωτότυπο και ελέγξτε αν η επιφάνεια των δοντιών έχει burrs, ρωγμές ή ζημιές.
Προετοιμάστε τα εξαρτήματα φθοράς αντιστοίχισης: ρουλεμάν άξονα, τα εξαρτήματα σφράγισης (όπως σφραγίδες λαδιού σκελετού), εντοπίζοντας καρφίτσες, βίδες στερέωσης κ.λπ.
Τερματισμός εξοπλισμού και μέτρα ασφαλείας
Απενεργοποιήστε την τροφοδοσία του αέρα συμπιεστή και κρεμάστε ένα προειδοποιητικό σήμα "Under συντήρησης".
Απελευθερώστε τον πεπιεσμένο αέρα στο σύστημα (ανοίξτε τη βαλβίδα ανακούφισης) και αποστραγγίστε το λιπαντικό λάδι στον διαχωριστή λαδιού.
Βήματα αποσυναρμολόγησης
Αφαιρέστε τα εξωτερικά εξαρτήματα
Αφαιρέστε το προστατευτικό κάλυμμα του συμπιεστή του αέρα, την τροχαλία (αν και τη ζώνη) ή τη σύζευξη, εκθέτοντας το κάλυμμα του τελικού κιβωτίου ταχυτήτων.
Αφαιρέστε τα μπουλόνια στερέωσης του καλύμματος του κιβωτίου ταχυτήτων, χτυπήστε απαλά την άκρη του καλύμματος με ένα σφυρί από καουτσούκ για να το χαλαρώσετε και αφαιρέστε το κάλυμμα του άκρου (σημειώστε για να διατηρήσετε τη φλάντζα σφράγισης).
Αφαιρέστε το παλιό κιτ γραναζιών
Σημειώστε τη σχετική θέση του γραναζιού και του άξονα (χρησιμοποιήστε ένα στυλό δείκτη για να επισημάνετε), εξασφαλίζοντας ότι η φάση είναι σωστή κατά τη διάρκεια της εγκατάστασης (ειδικά για σύγχρονες ταχύτητες).
Μετρήστε και καταγράψτε την εκκαθάριση του συμπίεσης (χρησιμοποιώντας ένα μετρητή αισθήσεων) και την αξονική κάθαρση (χρησιμοποιώντας έναν δείκτη κλήσης) ως αναφορά για την εγκατάσταση του νέου γραναζιού.
Χρησιμοποιήστε ένα puller για να αφαιρέσετε το γρανάζι (εάν το γρανάζι έχει μια παρεμβολή προσαρμοσμένη στον άξονα, μπορείτε ελαφρώς να θερμαίνετε τον εξωτερικό δακτύλιο του γραναζιού για να βοηθήσετε στην απομάκρυνση, αποφεύγοντας τη ζημιά στη διάμετρο του άξονα).
Αφαιρέστε συγχρόνως τα παλιά ρουλεμάν, τις σφραγίδες λαδιού κ.λπ., καθαρίστε τους λεκέδες λαδιού και τις κλάσεις σιδήρου στη διάμετρο του άξονα και το κιβώτιο ταχυτήτων (χρησιμοποιήστε τον καθαρισμό για ξεπλύνετε και ξήρανση).
Εγκαταστήστε το νέο κιτ εργαλείων
Προετοιμασία εξαρτημάτων
Ελέγξτε εάν η διάμετρος του άξονα του γραναζιού και η επιφάνεια του καθίσματος του εδράνου είναι ομαλές, χωρίς φθορά ή γρατζουνιές. Εάν είναι απαραίτητο, επισκευάστε τα (όπως μικρή λείανση).
Τα νέα ρουλεμάν και τα γρανάζια μπορούν να επικαλυφθούν με μια μικρή ποσότητα λιπαντικού λαδιού για να αποφευχθεί η σκουριά. Εάν πρόκειται για προσαρμογή παρεμβολής, θερμαίνετε το γρανάζι σε 80-100 ° C ζεστό λάδι για 5-10 λεπτά (ή χρησιμοποιήστε ειδικό θερμαντήρα) για να διευκολυνθεί η εγκατάσταση.
Εγκαταστήστε το εργαλείο και τα ρουλεμάν
Εντοπίστε το γρανάζι σύμφωνα με τη σήμανση στη διαδικασία απομάκρυνσης και τοποθετήστε το αργά στη διάμετρο του άξονα (αποφύγετε τη σκληρή παύση, χρησιμοποιήστε μια ράβδο χαλκού για να χτυπήσετε απαλά την επιφάνεια του άκρου του γραναζιού), βεβαιωθείτε ότι η αξονική τοποθέτηση του γραναζιού είναι ακριβής (εάν πρέπει να εγκατασταθεί ένας δακτύλιος απόστασης)
Κατά την εγκατάσταση των ρουλεμάν, βεβαιωθείτε ότι ο εσωτερικός δακτύλιος του ρουλεμάν ταιριάζει με τον ώμο του άξονα και ο εξωτερικός δακτύλιος ταιριάζει με την οπή του καθίσματος ρουλεμάν σωστά. Χρησιμοποιήστε μια πρέσα ή υποδοχή για να το πιέσετε ομοιόμορφα (μην χτυπήσετε το κυλιόμενο σώμα του ρουλεμάν).
Κατά την εγκατάσταση των σύγχρονων γραναζιών, ευθυγραμμίστε αυστηρά τις σημάνσεις της επιφάνειας των δοντιών για να εξασφαλίσετε ότι η φάση συσχέτισης των δύο γραναζιών είναι σύμφωνη με το αρχικό εργοστάσιο (ειδικά για τα συγχρονισμένα γρανάζια του αρσενικού και θηλυκού ρότορα του συμπιεστή του βιδωτού αέρα, ο οποίος επηρεάζει άμεσα την κάθαρση του ρότορα).
Ρυθμίστε την εκκαθάριση
Εκκαθάριση συμπίεσης: Μετρήστε την πλάγια κάθαρση στο σημείο συσχέτισης των εργαλείων με ένα μετρητή αισθήσεων. Θα πρέπει να συμμορφώνεται με τις απαιτήσεις του εγχειριδίου εξοπλισμού (συνήθως 0,1-0,3mm, με σημαντικές διαφορές για διαφορετικά μοντέλα). Εάν η κάθαρση δεν ταιριάζει, ελέγξτε τη θέση εγκατάστασης του γραναζιού ή αντικαταστήστε το μαξιλάρι ρύθμισης.
Αξονική κάθαρση: Μετρήστε την αξονική κίνηση του γραναζιού με ένδειξη κλήσης για να βεβαιωθείτε ότι βρίσκεται εντός του επιτρεπόμενου εύρους (γενικά ≤0,1mm). Ρυθμίστε το πάχος του καλύμματος άκρου του εδράνου ή του δακτυλίου απόστασης για να επιτευχθεί αυτό.
Εγκαταστήστε το κάλυμμα σφραγίδας και τελικού
Τοποθετήστε το νέο φλάντζα στεγανοποίησης ή εφαρμόστε σφραγιστικό στο αυλάκι σφράγισης του καλύμματος άκρου του κιβωτίου ταχυτήτων (εφαρμόστε ένα λεπτό στρώμα ομοιόμορφα), εξασφαλίζοντας ότι η επιφάνεια σφράγισης είναι καθαρή.
Ευθυγραμμίστε τους ακροδέκτες εντοπισμού του τελικού καλύμματος, σφίξτε ομοιόμορφα τα μπουλόνια στερέωσης (ακολουθήστε τη διαγώνια ακολουθία και σφίξτε τη ροπή σύμφωνα με τις χειροκίνητες απαιτήσεις) για να αποφευχθεί η παραμόρφωση του καλύμματος του τελικού.
Κατά την εγκατάσταση της σφραγίδας λαδιού του σκελετού, δώστε προσοχή στον προσανατολισμό των χειλιών (συνήθως προς την πλευρά του θαλάμου του πετρελαίου), χρησιμοποιήστε ένα ειδικό εργαλείο για να το πιέσετε στη θέση του, αποφεύγοντας τη ζημιά στο χείλος.
