Αρχή λειτουργίας Atlas Copco COPCO
Κατά τη διάρκεια της διαδικασίας συμπίεσης του πεπιεσμένου αέρα, ο υδρατμός στον αέρα θα συμπυκνωθεί σε υγρό νερό λόγω της αύξησης της πίεσης και των μεταβολών της θερμοκρασίας. Ο διαχωριστής νερού χωρίζει το νερό με τους ακόλουθους τρόπους:
Φυγοκεντρικός διαχωρισμός: Χρησιμοποιώντας τη φυγοκεντρική δύναμη που παράγεται από την περιστροφή υψηλής ταχύτητας της ροής αέρα, τα σταγονίδια πυκνότητας νερού ρίχνονται προς το εσωτερικό τοίχωμα του διαχωριστή και συσσωρεύονται πριν εκφορτωθούν μέσω της βαλβίδας αποστράγγισης.
Διαχωρισμός κρούσης: Αφήστε τον συμπιεσμένο αέρα να επηρεάσει τα διαφράγματα και η ξαφνική αλλαγή της ταχύτητας ροής αναγκάζει τα σταγονίδια νερού να διαχωριστούν λόγω αδράνειας.
Διαχωρισμός φίλτρου: Χρησιμοποιώντας ειδικά υλικά φίλτρου (όπως υαλοβάμβακα, μεταλλικό πλέγμα) για την παρακολούθηση των μικροσκοπικών σταγονιδίων νερού, την περαιτέρω ξήρανση του αέρα.
Διαχωρισμός προσρόφησης: Ορισμένοι στεγνωτήριο υψηλής απόδοσης χρησιμοποιούν παράγοντες ξήρανσης (όπως μοριακά κόσκινα, ενεργοποιημένη αλουμίνα) στην προσρόφηση της υγρασίας, κατάλληλα για σενάρια με υψηλές απαιτήσεις για ξηρότητα.
Κύριοι τύποι
Διαχωριστή φυγοκεντρικού νερού: Απλή δομή, βασιζόμενη σε φυγοκεντρική δύναμη για να διαχωρίσει το νερό, κατάλληλη για το χειρισμό μεγάλης ροής πεπιεσμένου αέρα, με απόδοση διαχωρισμού περίπου 80%-90%.
Διαχωριστή νερού τύπου διαφράγματος: Αλλάζει την κατεύθυνση της ροής αέρα μέσω πολλαπλών επιπέδων διαφράγματος, παρέχοντας καλύτερη επίδραση διαχωρισμού από τον φυγοκεντρικό τύπο, κατάλληλο για συστήματα μέσης και χαμηλής ροής.
Ο στεγνωτήριο προσρόφησης: χωρισμένο σε αναγέννηση χωρίς θερμότητα και τύπους θερμικής ανάκτησης, χρησιμοποιώντας παράγοντες ξήρανσης για βαθιά αφυδάτωση, ικανή να μειώσει το σημείο δροσιάς του συμπιεσμένου αέρα κάτω -40 ℃, κατάλληλο για εξοπλισμό ακριβείας.
Κρυογονικό στεγνωτήριο: Ψύχεται ο συμπιεσμένος αέρας κάτω από το σημείο δροσιάς, προκαλώντας τη συμπύκνωση των υδρατμών σε υγρό νερό για διαχωρισμό, με ένα σημείο δροσιάς να φτάνει συνήθως 3-10 ℃, κατάλληλο για γενικά βιομηχανικά σενάρια.
Βασικά στοιχεία
Shell: Ένα σφραγισμένο δοχείο που φιλοξενεί τα στοιχεία ροής αέρα και διαχωρισμού, συνήθως κατασκευασμένα από μέταλλο.
Στοιχεία διαχωρισμού: όπως φυγοκεντρικές λεπίδες, διαφράγματα, πυρήνες φίλτρων ή παράγοντες ξήρανσης, είναι ο πυρήνας για την επίτευξη του διαχωρισμού του νερού.

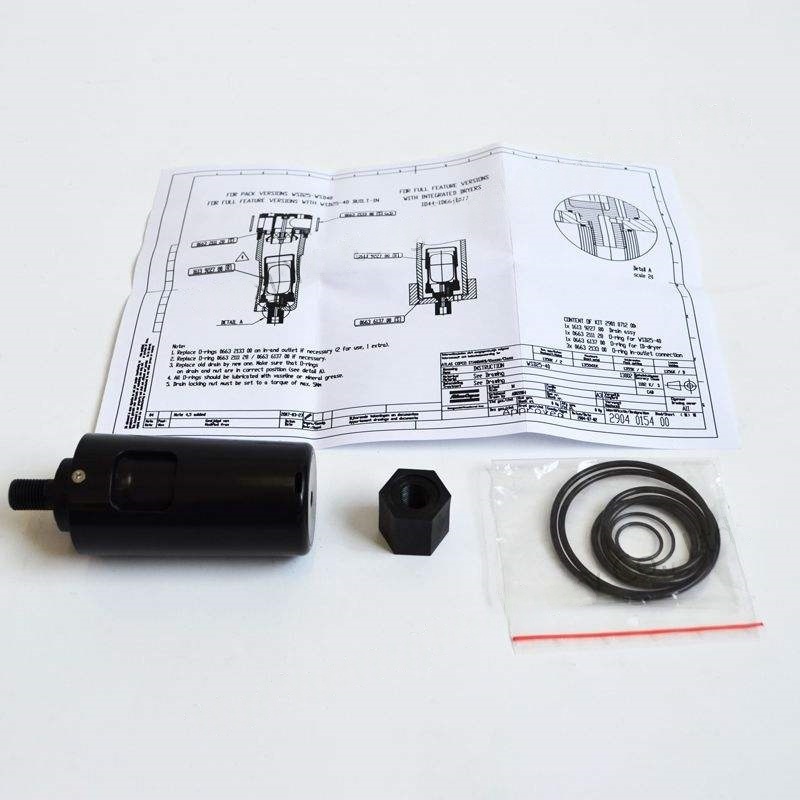

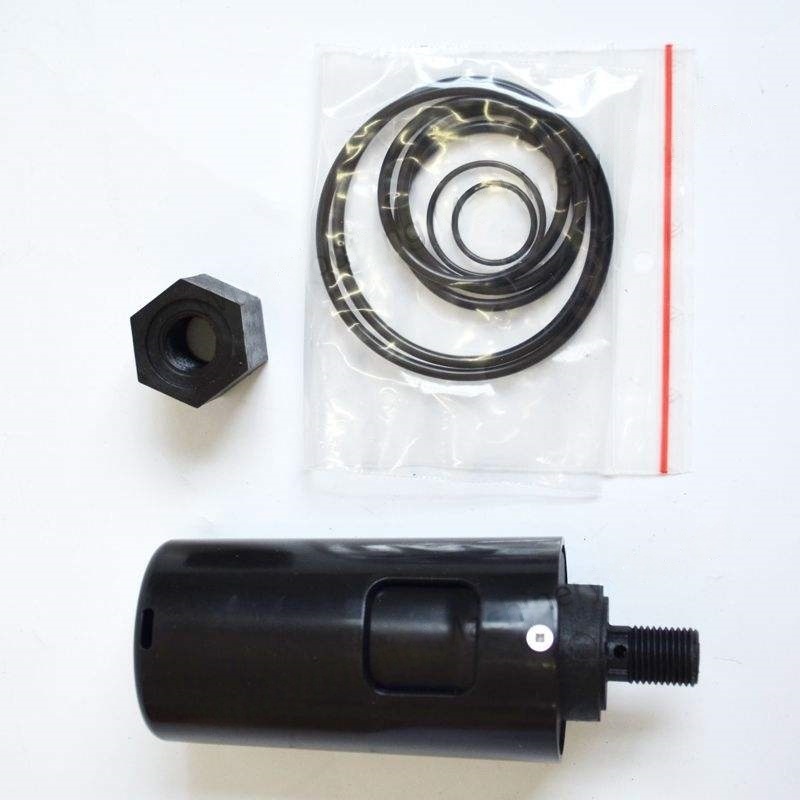

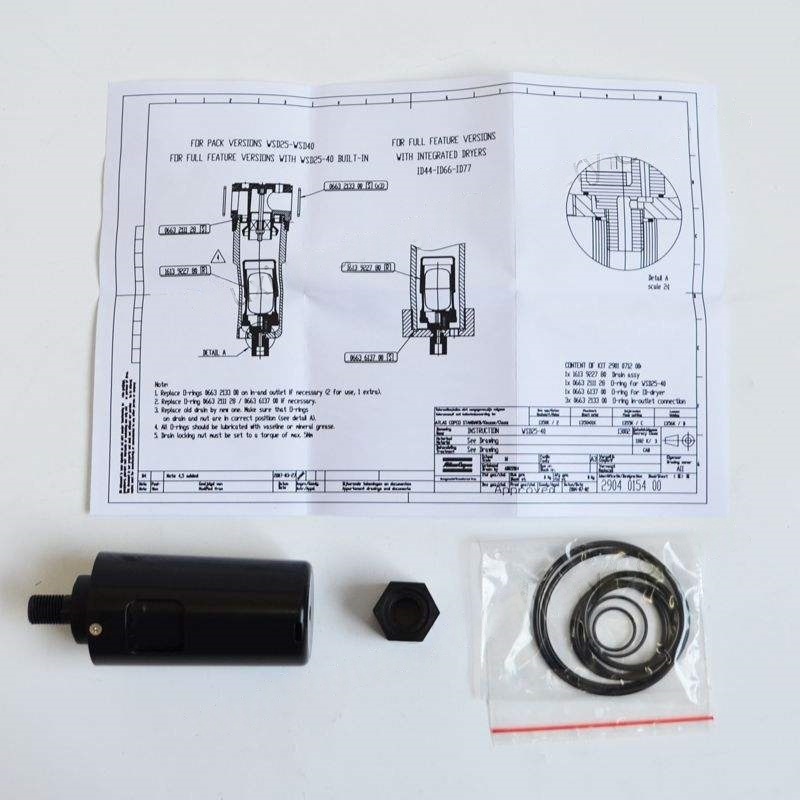

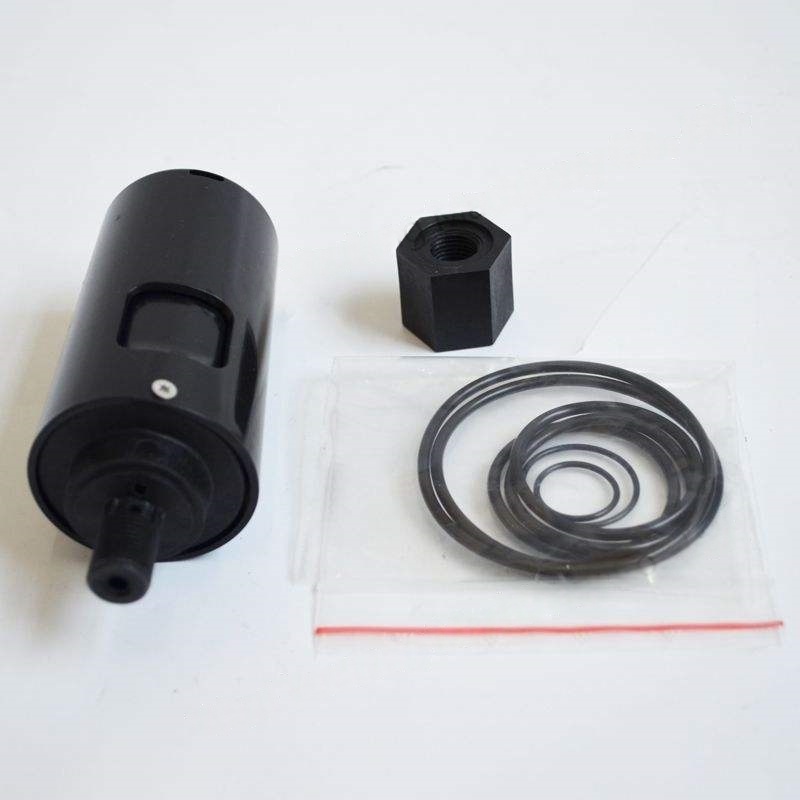

Βαλβίδα αποστράγγισης: Αυτόματα ή χειροκίνητα εκκαθαρίζει το διαχωρισμένο συμπυκνωμένο νερό, οι συνήθεις τύποι περιλαμβάνουν βαλβίδες αποστράγγισης τύπου πλωτήρα και ηλεκτρονικού χρονισμού.
Διεπαφές εισόδου και εξόδου: Συνδέστε το σωλήνα εξάτμισης του συμπιεστή αέρα και τον κατάντη εξοπλισμό αερίου, που συνήθως είναι εξοπλισμένος με μετρητές πίεσης για την παρακολούθηση της πίεσης.
Συμβουλές εγκατάστασης και συντήρησης
Τοποθεσία εγκατάστασης: Συνήθως εγκατεστημένη μετά την έξοδο του αέρα και το μετά το ψύκτη, εξασφαλίζοντας ότι ο συμπιεσμένος αέρας ψύχεται πριν από το διαχωρισμό για να βελτιωθεί η απόδοση.
Κανονική αποστράγγιση: Ελέγξτε εάν η βαλβίδα αποστράγγισης λειτουργεί σωστά για να αποφύγετε το συσσωρευμένο συμπυκνωμένο νερό που επηρεάζει το φαινόμενο διαχωρισμού.
Αντικατάσταση αναλώσιμων: Οι διαχωριστές τύπου φίλτρου ή προσρόφησης πρέπει να αντικαταστήσουν τακτικά τον πυρήνα φίλτρου ή τον παράγοντα ξήρανσης (όπως μοριακά κόσκινα) για να αποφευχθεί η απόφραξη ή ο κορεσμός.
Καθαρισμός και συντήρηση: Καθαρίστε τακτικά το εσωτερικό του κελύφους για να αποφύγετε τις ακαθαρσίες από την κατάθεση και την επίδραση της κατανομής της ροής αέρα.
Παραμέτρους αντιστοίχισης: Επιλέξτε τις κατάλληλες προδιαγραφές του διαχωριστή με βάση την μετατόπιση του συμπιεστή αέρα, την πίεση εργασίας και τις απαιτήσεις ξηρότητας του εξοπλισμού που χρησιμοποιεί το αέριο. Σπουδαιότητα
Εάν η υγρασία στον πεπιεσμένο αέρα δεν αφαιρεθεί αποτελεσματικά, μπορεί να προκαλέσει προβλήματα όπως η διάβρωση των σωλήνων, η δυσλειτουργία των πνευματικών συστατικών και η απορρόφηση υγρασίας των προϊόντων (όπως στις βιομηχανίες τροφίμων και ηλεκτρονικών ειδών), αυξάνοντας έτσι το κόστος συντήρησης του εξοπλισμού. Επομένως, η επιλογή ενός κατάλληλου διαχωριστή νερού είναι ζωτικής σημασίας για τη σταθερή λειτουργία του συστήματος συμπιεσμένου αέρα.
