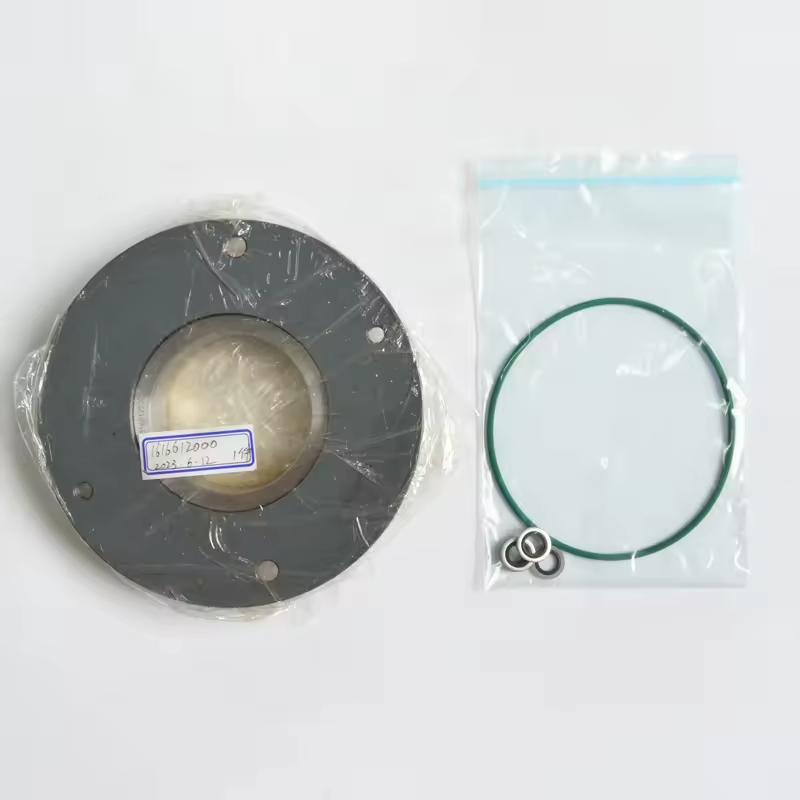

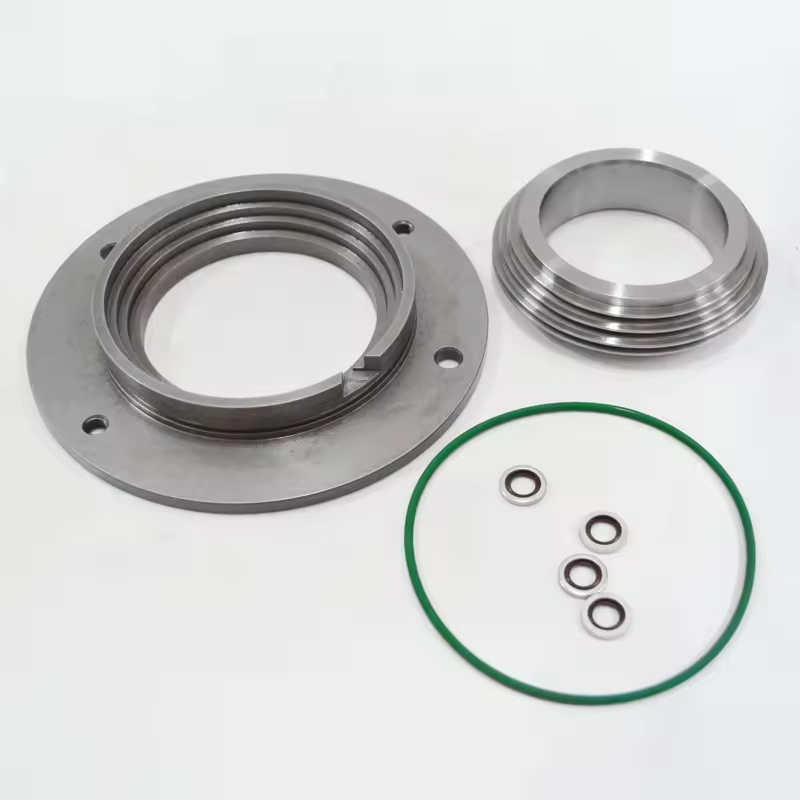

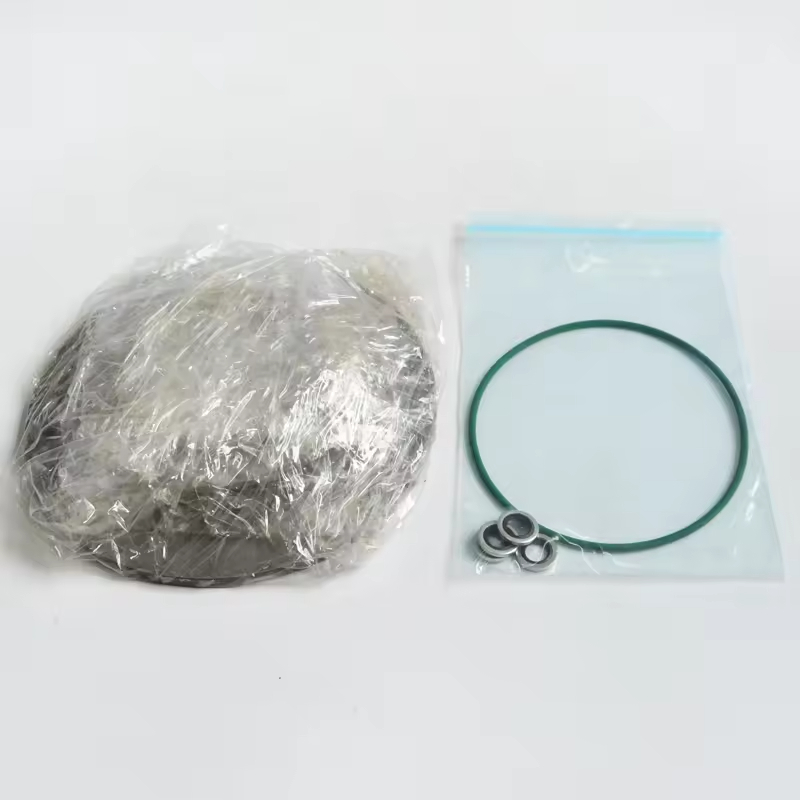

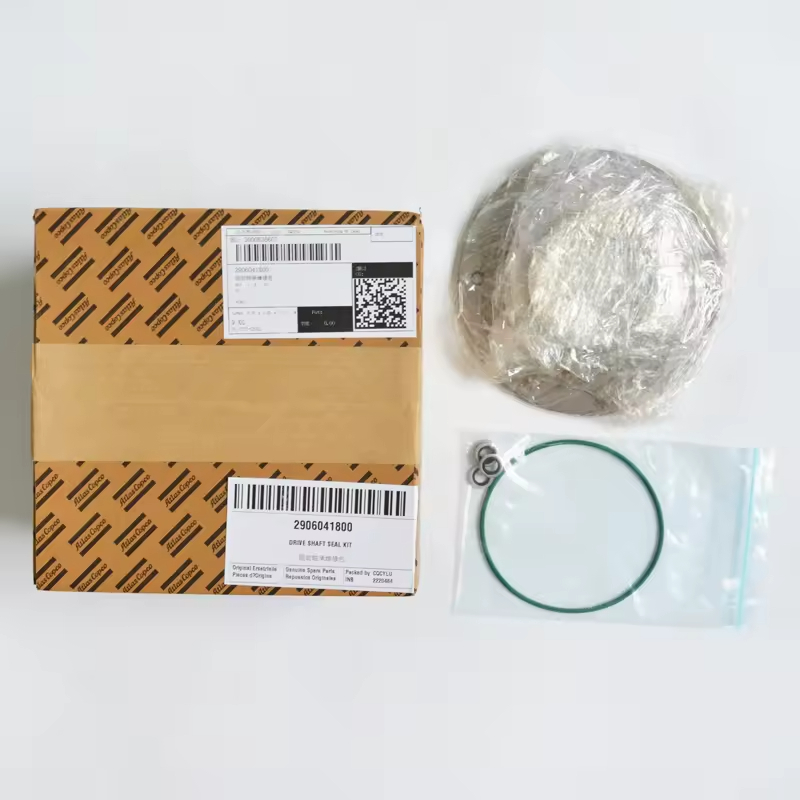

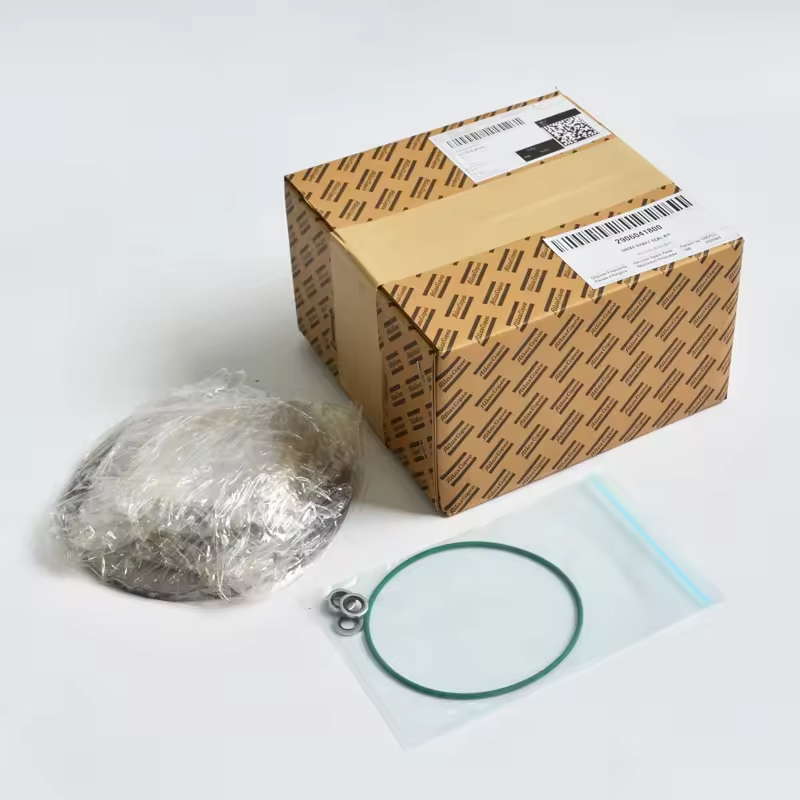

Τα βασικά συστατικά του κιτ σφράγισης άξονα μετάδοσης για τους συμπιεστές ATLAS COPCO Air
Ανάλογα με το μοντέλο, περιλαμβάνει συνήθως:
Κύρια σφράγιση λαδιού (πλαισιωμένη σφράγιση ελαστικού πετρελαίου ή σφραγίδα λαδιού από πολυτετραφθοροαιθυλένιο, ανθεκτικό σε λάδι, ανθεκτική στη θερμοκρασία)
Σφραγίδα σκόνης (εμποδίζει την είσοδο των εξωτερικών ακαθαρσιών)
Ο μαγνητικός δακτύλιος (ορισμένα μοντέλα είναι εξοπλισμένα, μειώνοντας την άμεση φθορά μεταξύ του άξονα και της σφραγίδας)
Δ-δακτύλιου ή στεγανοποίησης (βοηθητική στεγανοποίηση, κατάλληλη για την επιφάνεια εγκατάστασης του περιβλήματος)
Τα εργαλεία εγκατάστασης (μερικά πρωτότυπα κιτ περιέχουν ειδική αποσυναρμολόγηση και μανίκια συναρμολόγησης)
Χαρακτηριστικά εφαρμογών και τεχνικές απαιτήσεις
Συμβατότητα υλικών:
Μοντέλα λαδιού λαδιού (όπως η σειρά GA): Οι σφραγίδες λαδιού χρησιμοποιούν κυρίως καουτσούκ νιτρίλιο (NBR) ή Fluororubber (FKM), ικανά να αντέχουν σε ορυκτέλα και θερμοκρασίες εργασίας 100-120 ℃
Μοντέλα χωρίς πετρέλαιο (όπως η σειρά ZR): Χρησιμοποιήστε τα υλικά EPDM ή PTFE Food-Grade για να αποφύγετε τη μόλυνση του πεπιεσμένου αέρα
Μεγάλες μονάδες (όπως GA90 και άνω) μπορούν να χρησιμοποιήσουν μια συνδυασμένη δομή στεγανοποίησης για να εξισορροπήσουν τα σενάρια υψηλής πίεσης και υψηλής ταχύτητας περιστροφής
Παράμετροι απόδοσης:
Εφαρμοστέα διάμετρος άξονα: Ανάλογα με την προδιαγραφή άξονα μετάδοσης, το κοινό εύρος είναι φ25-φ60mm
Πίεση εργασίας: Γενικά αντέχει 0-16bar (πρότυπα μοντέλα) ή υψηλότερη πίεση (μοντέλα υψηλής πίεσης)
Προσαρμογή ταχύτητας: πληροί τις δυναμικές απαιτήσεις σφράγισης κάτω από την ονομαστική ταχύτητα περιστροφής του συμπιεστή (γενικά 1500-3000rpm)
Σημεία αντικατάστασης και συντήρησης
Αντιστοίχιση μοντέλου:
Είναι απαραίτητο να επιλέξετε αυστηρά το μοντέλο του συμπιεστή αέρα (όπως GA11, GA37, GX7 κ.λπ.) και την προδιαγραφή άξονα μετάδοσης. Οι διαστάσεις σφράγισης διαφορετικών σειρών ποικίλλουν πολύ
Συνιστάται να αναφέρεται στον σειριακό αριθμό του μηχανήματος για να ζητήσετε τον αρχικό αριθμό εξαρτημάτων του εργοστασίου για να βεβαιωθείτε ότι η δομή των χειλιών της σφραγίδας λαδιού και η αντιστοίχιση βάθους εγκατάστασης
Προφυλάξεις εγκατάστασης:
Πριν από την αντικατάσταση, αδειάστε το λιπαντικό λάδι, καθαρίστε την επιφάνεια του άξονα και το κάθισμα εγκατάστασης, αφαιρέστε τα σημάδια φθοράς ή τα burrs
Κατά την εγκατάσταση, χρησιμοποιήστε ειδικά εργαλεία για να πιέσετε, να αποφύγετε την παραμόρφωση του χείλους σφραγίδας λαδιού (απαγορεύετε αυστηρά το χτύπημα)
Το χείλος πρέπει να επικαλυφθεί με μια μικρή ποσότητα καθαρού λίπανση λαδιού (μοντέλα λαδιού) ή ειδικό λιπαντικό λίπος (μοντέλα χωρίς λάδι)
