Η βάση του φίλτρου λαδιού για τους συμπιεστές ATLAS COPCO - 1 Δομή και λειτουργία

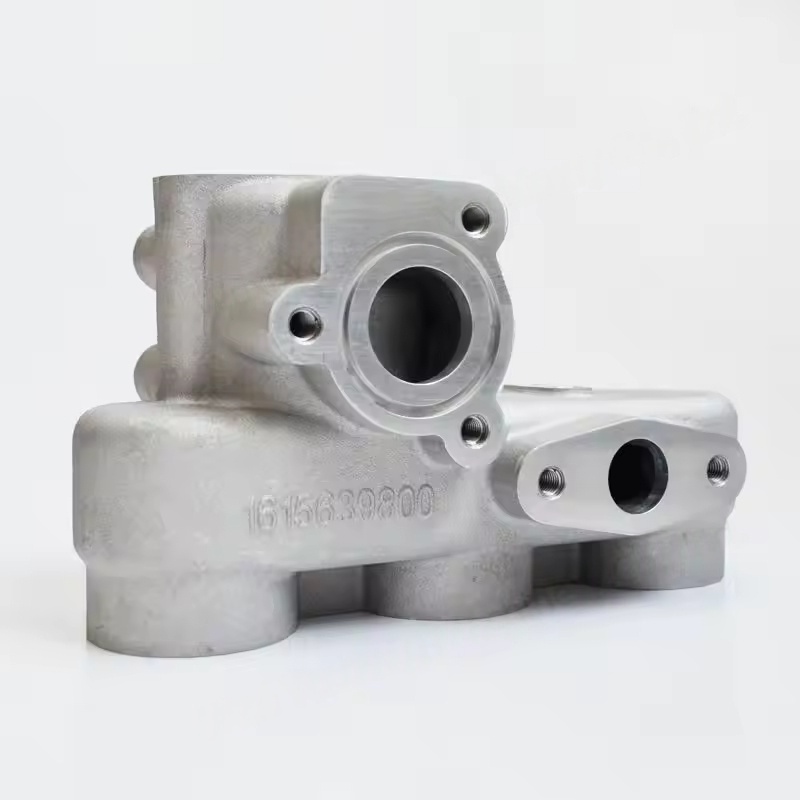

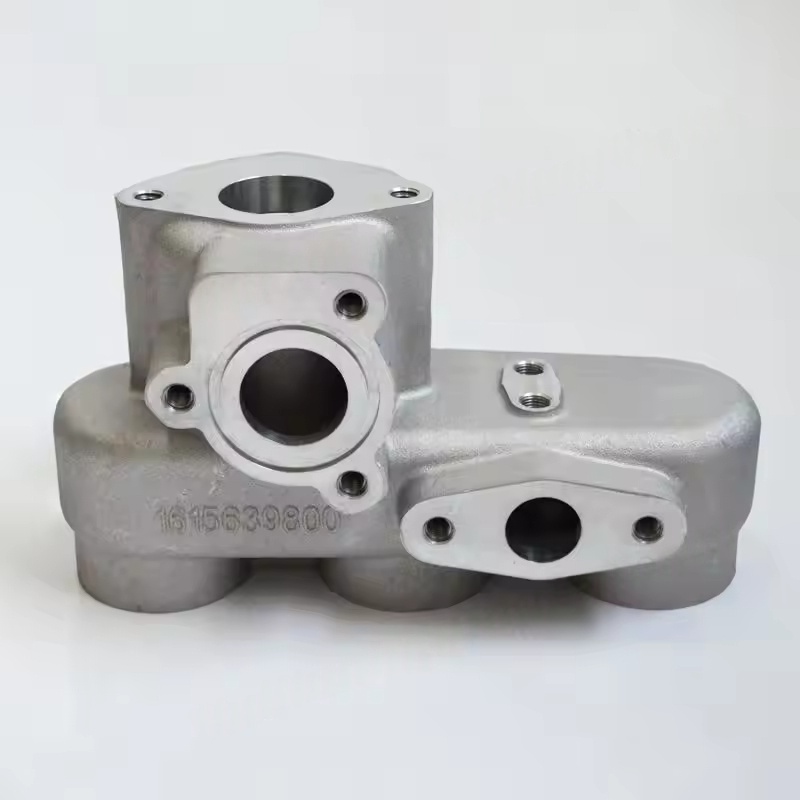

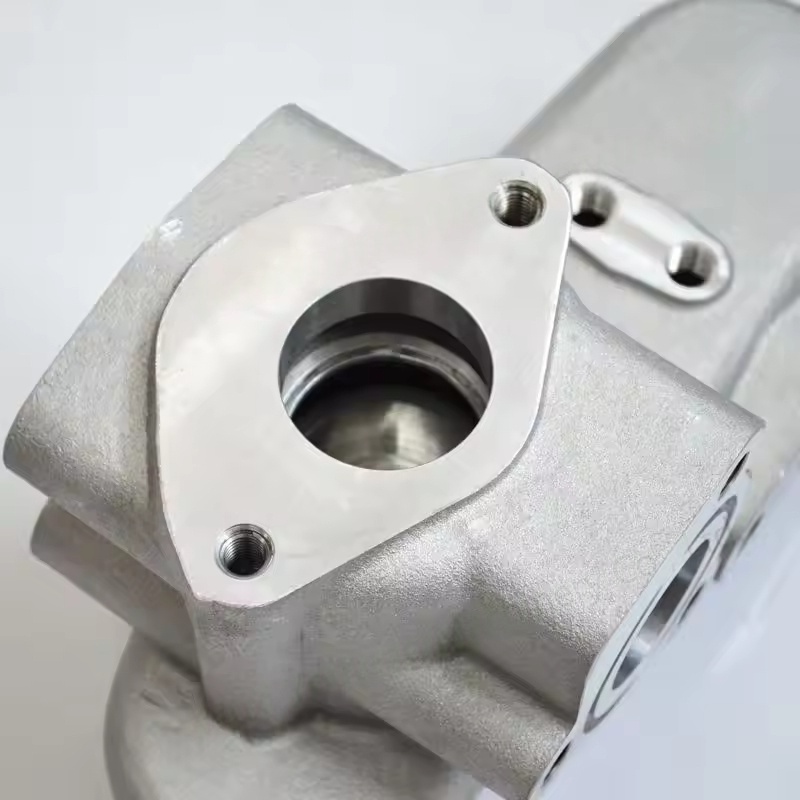

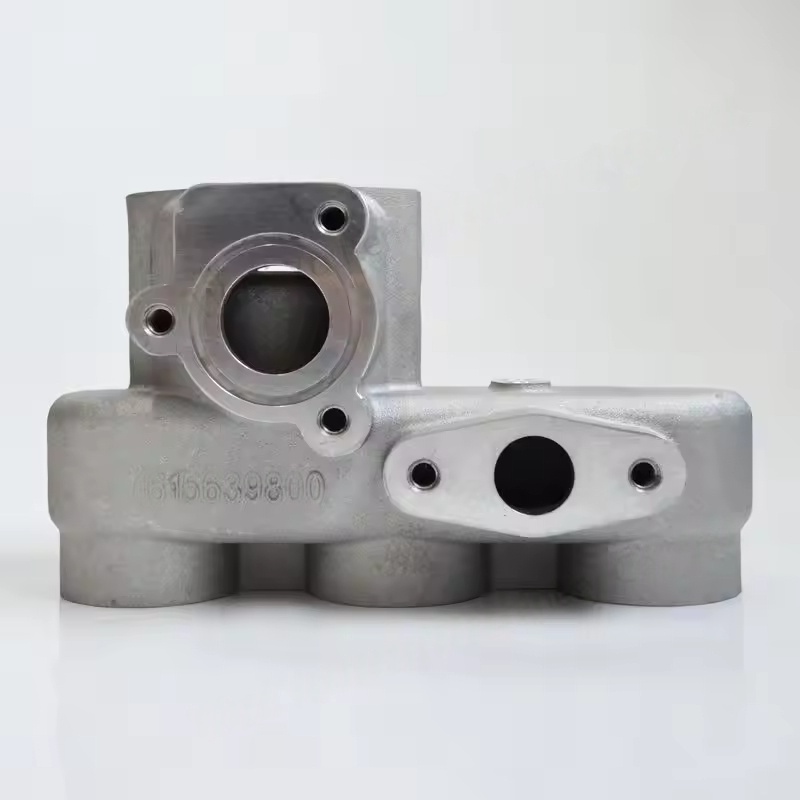

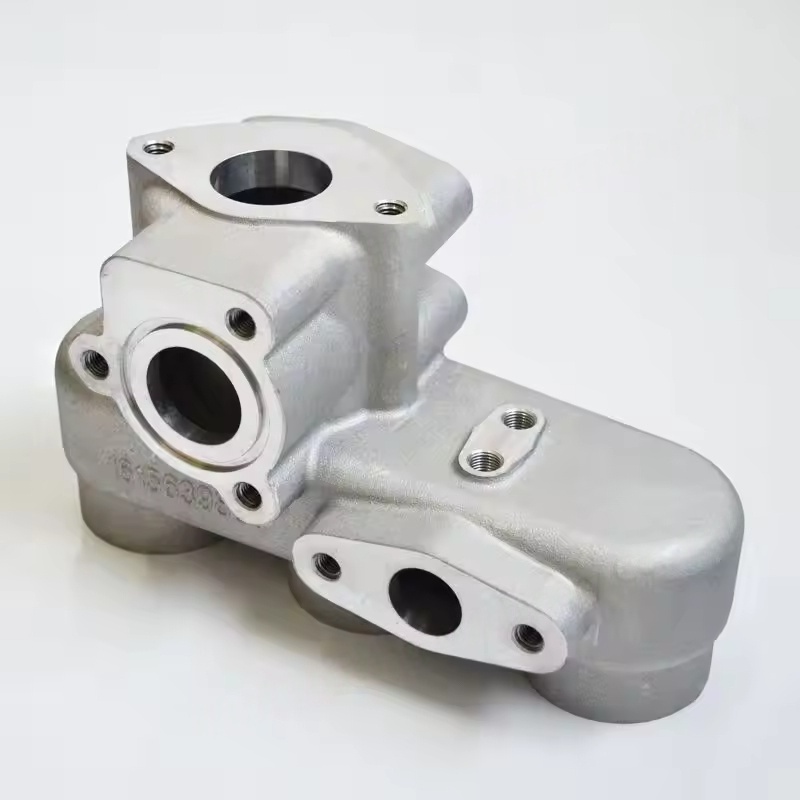

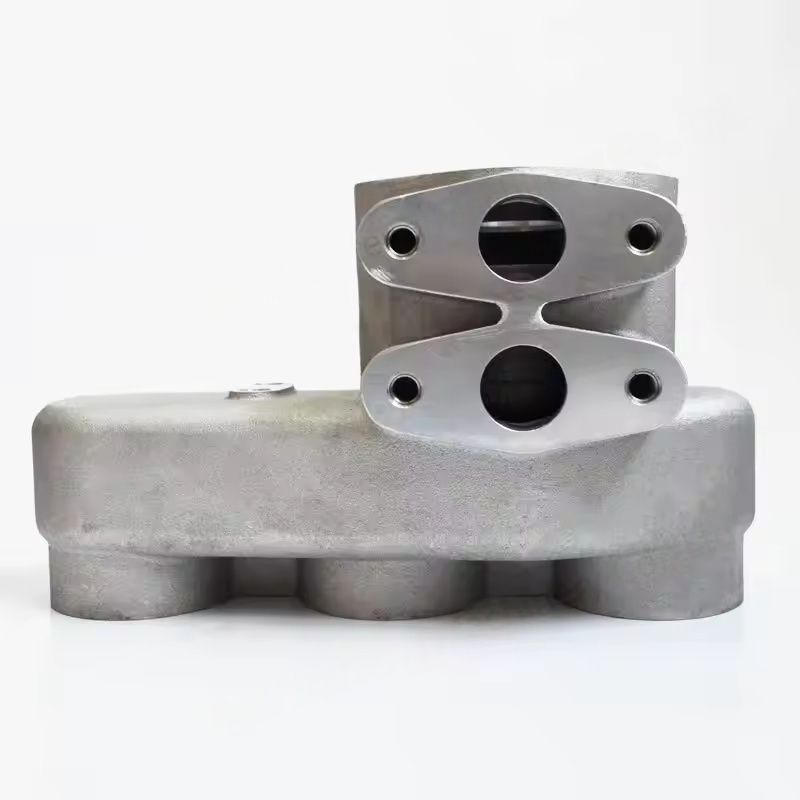

Δομή πυρήνα: Συνήθως μια μεταλλική χύτευση (κυρίως κράμα αλουμινίου ή χυτοσίδηρο), ενσωματώνοντας την είσοδο λαδιού, την έξοδο λαδιού, τη διεπαφή εγκατάστασης και την επιφάνεια σφράγισης. Ορισμένες βάσεις έχουν επίσης μια βαλβίδα παράκαμψης (όταν το στοιχείο του φίλτρου είναι φραγμένο, η βαλβίδα παράκαμψης ανοίγει για να εξασφαλίσει ότι το λιπαντικό λάδι κυκλοφορεί γύρω από το στοιχείο του φίλτρου και συνεχίζει να ρέει, εμποδίζοντας την κατεστραμμένη της κύριας μονάδας λόγω έλλειψης ελαίου). Κύρια λειτουργία:
Διορθώστε το φίλτρο λαδιού και βεβαιωθείτε ότι το στοιχείο φίλτρου είναι ασφαλώς εγκατεστημένο στο περιβάλλον δόνησης της μονάδας για να αποφευχθεί η χαλάρωση και η διαρροή λαδιού.
Οδηγήστε το λιπαντικό λάδι για να εισαγάγετε το φίλτρο από την κύρια διέλευση λαδιού του μηχανήματος (πριν από τη διήθηση) και, στη συνέχεια, στείλτε το φιλτραρισμένο καθαρό λάδι πίσω στα κύρια ρουλεμάν, τους ρότορες κλπ. Του μηχανήματος (μετά τη διήθηση), σχηματίζοντας ένα πλήρες κύκλωμα λίπανσης.
Μέσω του σχεδιασμού σφράγισης (με φλάντζα O-δακτύλων ή σφράγισης), εμποδίζουν τη διαρροή του λίπανση του λαδιού κατά τη διάρκεια της διαδικασίας ροής, εξασφαλίζοντας σταθερή πίεση του συστήματος.
Ii. Προσαρμογή και χαρακτηριστικά
Προσαρμόστε για τη διάταξη του κυκλώματος λαδιού και τις προδιαγραφές φίλτρου (διάμετρος, νήμα διασύνδεσης) διαφορετικών σειρών συμπιεστών αέρα (όπως GA, ZR, ZT κ.λπ.), εξασφαλίζοντας ακριβή σύνδεση με το φίλτρο λαδιού και το κύριο κύκλωμα λαδιού.
Το υλικό έχει ορισμένη αντοχή στο πετρέλαιο και μηχανική αντοχή, ικανή να αντέξει τη μακροπρόθεσμη εμβάπτιση του λαδιού λίπανσης και της ροπής κατά τη διάρκεια της εγκατάστασης και η προσαρμογή στις αλλαγές θερμοκρασίας κατά τη λειτουργία της μηχανής (-10 έως 120 ℃).
Iii. Κοινά προβλήματα και συντήρηση
Σφάλμα διαρροής: φθορά της επιφάνειας σφράγισης μεταξύ της βάσης και του φίλτρου, της γήρανσης του δακτυλίου Ο ή των ρωγμών στην ίδια τη βάση, μπορούν να οδηγήσουν σε διαρροή πετρελαίου. Ελέγξτε την κατάσταση των εξαρτημάτων σφράγισης και αντικαταστήστε τη βάση εάν είναι απαραίτητο.
Μπλοκάρισμα ή κακή ροή: Εάν η διέλευση πετρελαίου μέσα στη βάση είναι φραγμένη λόγω της εναπόθεσης ακαθαρσιών ή των ελαττωμάτων χύτευσης (όπως τα ακάθαρτα burrs), θα προκαλέσει ανεπαρκή ροή λαδιού. Αποσυναρμολογήστε και καθαρίστε ή αντικαταστήστε τη βάση.
Προσοχή εγκατάστασης: Κατά την αντικατάσταση του φίλτρου λαδιού, καθαρίστε την επιφάνεια στεγανοποίησης της βάσης, ελέγξτε για γρατζουνιές ή παραμόρφωση. Κατά την εγκατάσταση του νέου φίλτρου, σφίξτε το σύμφωνα με την καθορισμένη ροπή (συνήθως 20-30 N · m), αποφεύγοντας την υπερβολική σφυρήλατο που καταστρέφει το βασικό νήμα ή την υπο-σφυρήλατο που οδηγεί σε διαρροή.
