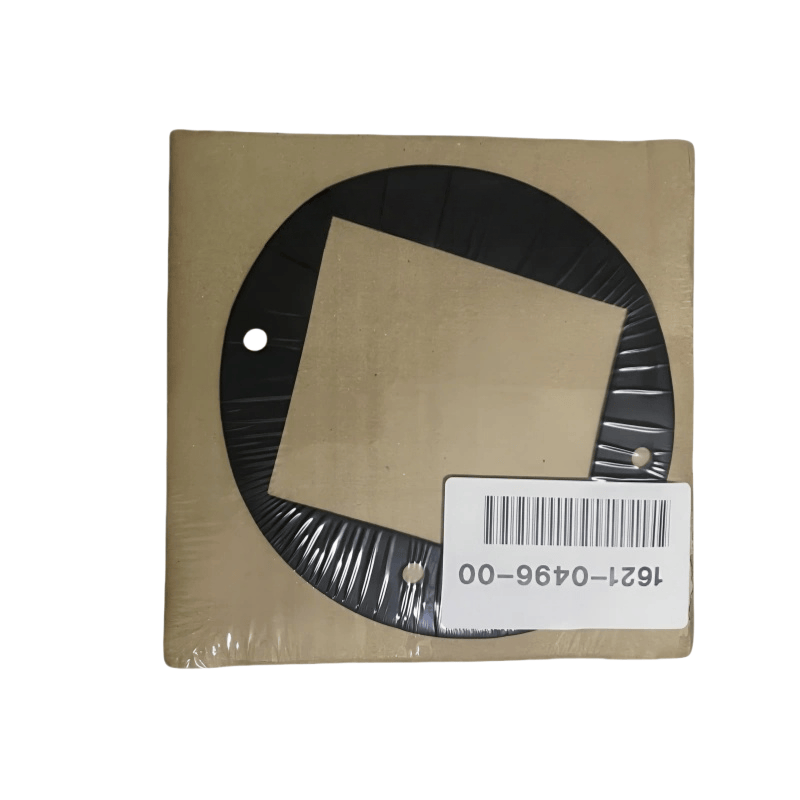

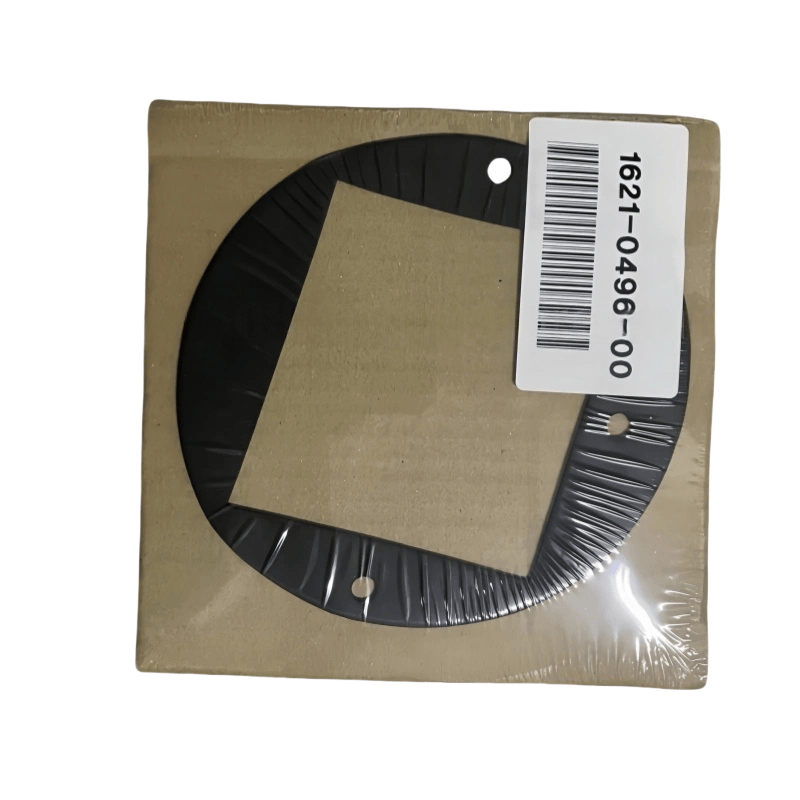

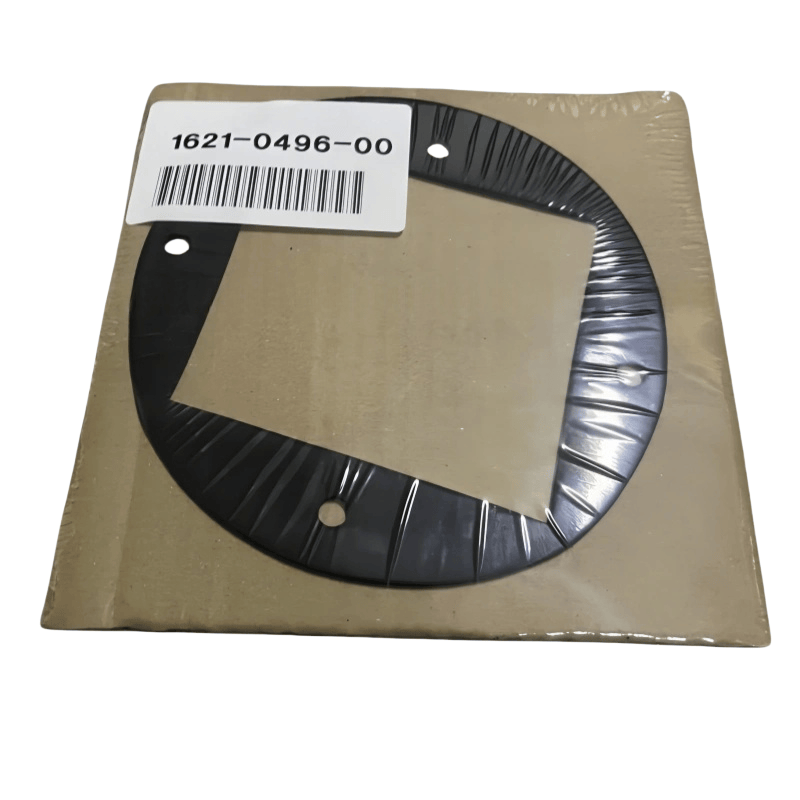

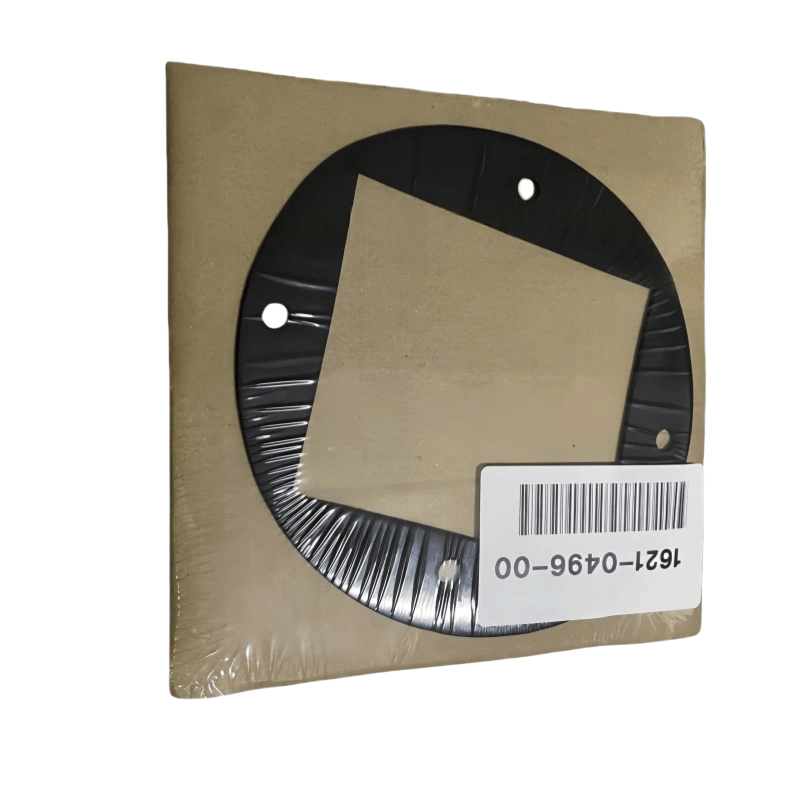

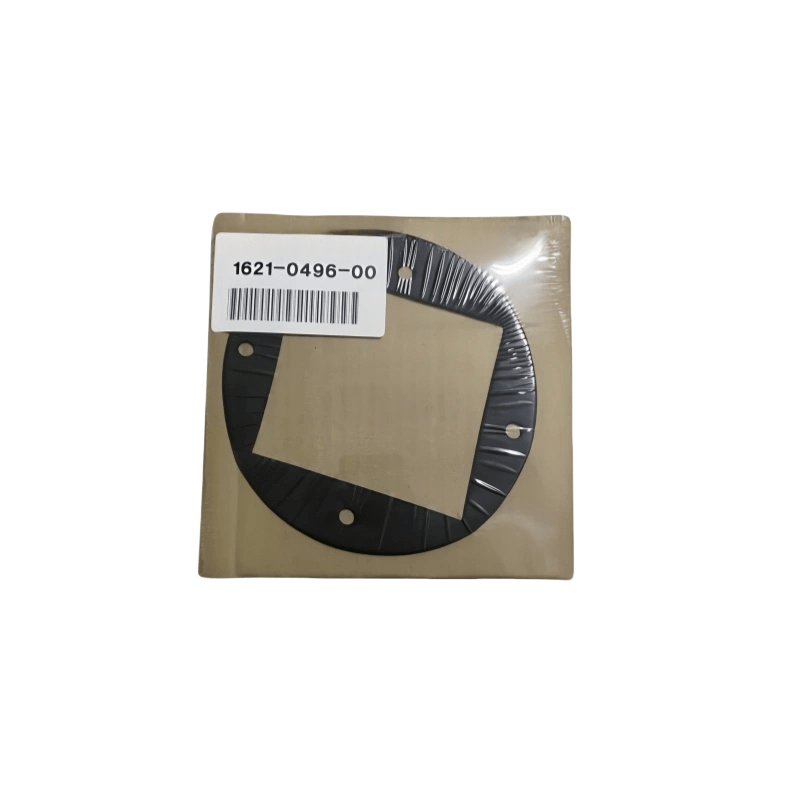

ATLAS COPCO 1621049600 ΚΥΡΙΑ ΛΕΙΤΟΥΡΓΙΕΣ
Πρόληψη σφράγισης και διαρροής: Μέσω της δικής του παραμόρφωσης (ελαστικό ή πλαστικό), γεμίζει τη μικροσκοπική ανομοιομορφία των δύο επιφανειών ζευγαρώματος για να αποφευχθεί η διαρροή συμπιεσμένου αέρα, λιπαντικού πετρελαίου από φλάντζες, άκρα καλύμματα, διασυνδέσεις σωλήνων κλπ.
Buffering and Protection: Μειώνει την άμεση τριβή και το σοκ κραδασμών μεταξύ των εξαρτημάτων σύνδεσης (όπως το μέταλλο και το μέταλλο), προστατεύοντας τις επιφάνειες επαφής από γρατζουνιές ή σύνθλιψη.
Αποζημίωση των κενών: απορροφά τις μεταβολές στο κενό στις επιφάνειες ζευγαρώματος που προκαλούνται από σφάλματα κατασκευής, αποκλίσεις συναρμολόγησης ή μεταβολές θερμοκρασίας, διατηρώντας ένα σταθερό αποτέλεσμα σφράγισης.
Ομοιόμορφη κατανομή δύναμης: Διανέμει την πίεση των μπουλονιών ή των συνδετήρων ομοιόμορφα στις επιφάνειες ζευγαρώματος, αποφεύγοντας το υπερβολικό τοπικό στρες που προκαλεί παραμόρφωση των συστατικών.
Κοινοί τύποι και σενάρια εφαρμογής
Με βάση τα υλικά και τις δομές, χωρίζεται κυρίως στις ακόλουθες κατηγορίες:
Πτερύγια από καουτσούκ
Υλικό: καουτσούκ νιτρίλιο (ανθεκτικό στο λάδι), καουτσούκ φθορίου (ανθεκτικό σε υψηλή θερμοκρασία, χημική διάβρωση), καουτσούκ σιλικόνης (ανθεκτικό σε υψηλές και χαμηλές θερμοκρασίες) κ.λπ.
Χαρακτηριστικά: Καλή ελαστικότητα, εξαιρετική απόδοση σφράγισης, κατάλληλη για χαμηλή πίεση (≤1MPa), σενάρια κανονικής θερμοκρασίας ή μέσης θερμοκρασίας.
Εφαρμογές: διεπαφές ψύξης λαδιού, αρθρώσεις σωλήνων νερού, επιφάνειες ζευγαρώματος φλάντζας χαμηλής πίεσης, σφραγίδες παραθύρων παρατήρησης κ.λπ.
Μεταλλικά παρεμβύσματα
Υλικό: Χαλκός, αλουμίνιο, χάλυβα χαμηλής άνθρακα, ανοξείδωτο χάλυβα, κ.λπ. Τύπος:
Επίπεδες ροδέλες: Χρησιμοποιούνται για τις επιφάνειες της άρθρωσης των μεταλλικών εξαρτημάτων για την ενίσχυση της σφράγισης και της κατανομής της πίεσης.
Ροδέλες γραναζιών: έχουν δακτυλιοειδή δόντια στην επιφάνεια, επιτυγχάνοντας σφράγιση μέσω της παραμόρφωσης των δοντιών, κατάλληλη για σενάρια μέσης και υψηλής πίεσης.
Πυροβολήσεις κύματος: Έχετε κάποια ελαστικότητα και μπορεί να αντισταθμίσει τις αλλαγές κενών, κατάλληλες για περιοχές επιρρεπείς σε δόνηση.
Εφαρμογές: φλάντζες σώματος κυλίνδρου υψηλής πίεσης, καλύμματα άκρων διαχωριστή πετρελαίου-αερίου, κύριας καθίσματα στεγανοποίησης άξονα κ.λπ., σε περιοχές υψηλής πίεσης.
Σύνθετες ροδέλες
Δομή: μεταλλικό πλαίσιο (όπως χαλκός, ανοξείδωτος χάλυβα) που καλύπτεται με καουτσούκ, αμίαντο ή υλικά σφράγισης γραφίτη, εξισορρόπηση της αντοχής του μετάλλου και της απόδοσης σφράγισης του μη μετάλλου.
Χαρακτηριστικά: ανθεκτικά σε υψηλή πίεση (έως 10MPa ή περισσότερο), ανθεκτική σε υψηλή θερμοκρασία, κατάλληλα για σύνθετες συνθήκες εργασίας.
Εφαρμογές: Κύριο κάλυμμα της μηχανής βιδών, φλάντζες βαλβίδων υψηλής πίεσης, εξαρτήματα σύνδεσης μεταξύ διαχωριστών αερίων λαδιού και κυλίνδρων.
Ροδέλες αμιάντου / μη-Αμπέστου
Υλικό: Ο αμίαντος (παραδοσιακό υλικό, σταδιακά αντικαταστάθηκε λόγω περιβαλλοντικών ανησυχιών) ή μη-ασβεστού ίνες (όπως γυάλινες ίνες, aramid ίνες) σε συνδυασμό με καουτσούκ.
Χαρακτηριστικά: Καλή θερμική αντίσταση (-50 ℃ ~ 200 ℃), χαμηλό κόστος, κατάλληλο για σφράγιση μέσης και χαμηλής πίεσης.
Εφαρμογές: Καλύμματα κυλίνδρων παλιών εμβόλου, φλάντζες σωλήνων εξάτμισης κ.λπ.
Βασικές παραμέτρους και επιλογή
Παράμετροι μεγέθους: Η εσωτερική διάμετρο, η εξωτερική διάμετρο, το πάχος πρέπει να ταιριάζουν αυστηρά με τις οπές των μπουλονιών και τις διαστάσεις της φλάντζας του τμήματος σύνδεσης, πολύ μεγάλες θα προκαλέσουν δυσκολίες εγκατάστασης, πολύ μικρές δεν θα καλύψουν την επιφάνεια στεγανοποίησης.
Πίεση εργασίας: Η χαμηλή πίεση (≤1MPa) μπορεί να επιλέξει ροδέλες από καουτσούκ ή μη-ασβεστού. Η μεσαία και η υψηλή πίεση (1 ~ 10MPa) πρέπει να επιλέξουν μέταλλα ή σύνθετες ροδέλες.
Θερμοκρασία εργασίας: Η κανονική θερμοκρασία (-20 ℃ ~ 80 ℃) μπορεί να επιλέξει πλυντήρια από καουτσούκ νιτριλίου. Η υψηλή θερμοκρασία (80 ℃ ~ 200 ℃) πρέπει να επιλέξει σύνθετα πλυντήρια φθοροτεκέρου, μετάλλου ή γραφίτη.
Συμβατότητα στα μέσα ενημέρωσης: Αντιστοίχως με τα μέσα επαφής (αέρα, λιπαντικό λάδι, ψυκτικό κ.λπ.), όπως καουτσούκ νιτρίλιο για σενάρια ανθεκτικά σε πετρέλαιο, φθοροτεκούτο ή ανοξείδωτο χάλυβα για σενάρια ανθεκτικά στη διάβρωση.
Σημεία εγκατάστασης και συντήρησης
Προετοιμασία πριν από την εγκατάσταση:
Καθαρίστε τους λεκέδες λαδιού, τη σκουριά, τα burrs στην επιφάνεια της άρθρωσης, βεβαιωθείτε ότι η επιφάνεια είναι επίπεδη και καθαρή.
Ελέγξτε εάν οι ροδέλες έχουν ρωγμές, ζημιά ή γήρανση (όπως σκληρυμένες ροδέλες από καουτσούκ) και δεν χρησιμοποιούν αυτά που είναι ανεπιφύλακτα.
Σωστή εγκατάσταση:
Οι ροδέλες θα πρέπει να επικεντρωθούν και να τοποθετηθούν για να εξασφαλίσουν πλήρη κάλυψη της επιφάνειας σφράγισης, αποφεύγοντας την αντιστάθμιση προκαλώντας τοπική διαρροή.
Όταν σφίγγετε τα μπουλόνια, εφαρμόστε ομοιόμορφη δύναμη (σε διαγώνια ακολουθία), αποφύγετε την υπερβολική διέγερση που μπορεί να συνθλίψει τις ροδέλες ή την υπο-σφυρήλατο που μπορεί να οδηγήσει σε κακή σφράγιση.
Πριν από την εγκατάσταση μεταλλικών πλυντηρίων, εφαρμόστε μια μικρή ποσότητα στεγανωτικού (όπως το σφραγιστικό σιλικόνης) για να βελτιώσετε το φαινόμενο σφράγισης (δεν είναι απαραίτητο, ανάλογα με το έργο
