Βασικές λειτουργίες και σενάρια εργασίας
Προστασία ανακούφισης πίεσης: Όταν ο συμπιεστής αέρα σταματά, αποσυνδεθεί ή βιώνει υπερπίεση, το στοιχείο ενεργοποιείται αυτόματα και απελευθερώνει γρήγορα την υπολειμματική πίεση στην κύρια μονάδα, τον διαχωριστή πετρελαίου ή τον αγωγό (συνήθως μειώνεται σε κάτω από 1-2 bar), αποφεύγοντας τον κίνδυνο του προσωπικού που έρχεται σε επαφή με τα εξαρτήματα υψηλής πίεσης κατά τη συντήρηση.
Βοηθητική εκφόρτωση: Κατά τη διάρκεια της διαδικασίας εκφόρτωσης, λειτουργεί σε συνδυασμό με τη βαλβίδα εισαγωγής, μειώνοντας το φορτίο στην κύρια μονάδα, μειώνοντας την κατανάλωση ενέργειας και επεκτείνοντας τη διάρκεια ζωής του κινητήρα.
Εφαρμοστέα σενάρια: Κατάλληλα για μικρούς και μεσαίου μεγέθους συμπιεστές αέρα (ισχύος κυμαίνονται από 15 έως 160 kW), που συνήθως βρίσκονται στα συστήματα αγωγών στην είσοδο της δεξαμενής αποθήκευσης αέρα, στην έξοδο διαχωριστή λαδιού ή στο άκρο εξάτμισης της κύριας μονάδας.
Σύνθεση συστατικών και δομικά χαρακτηριστικά

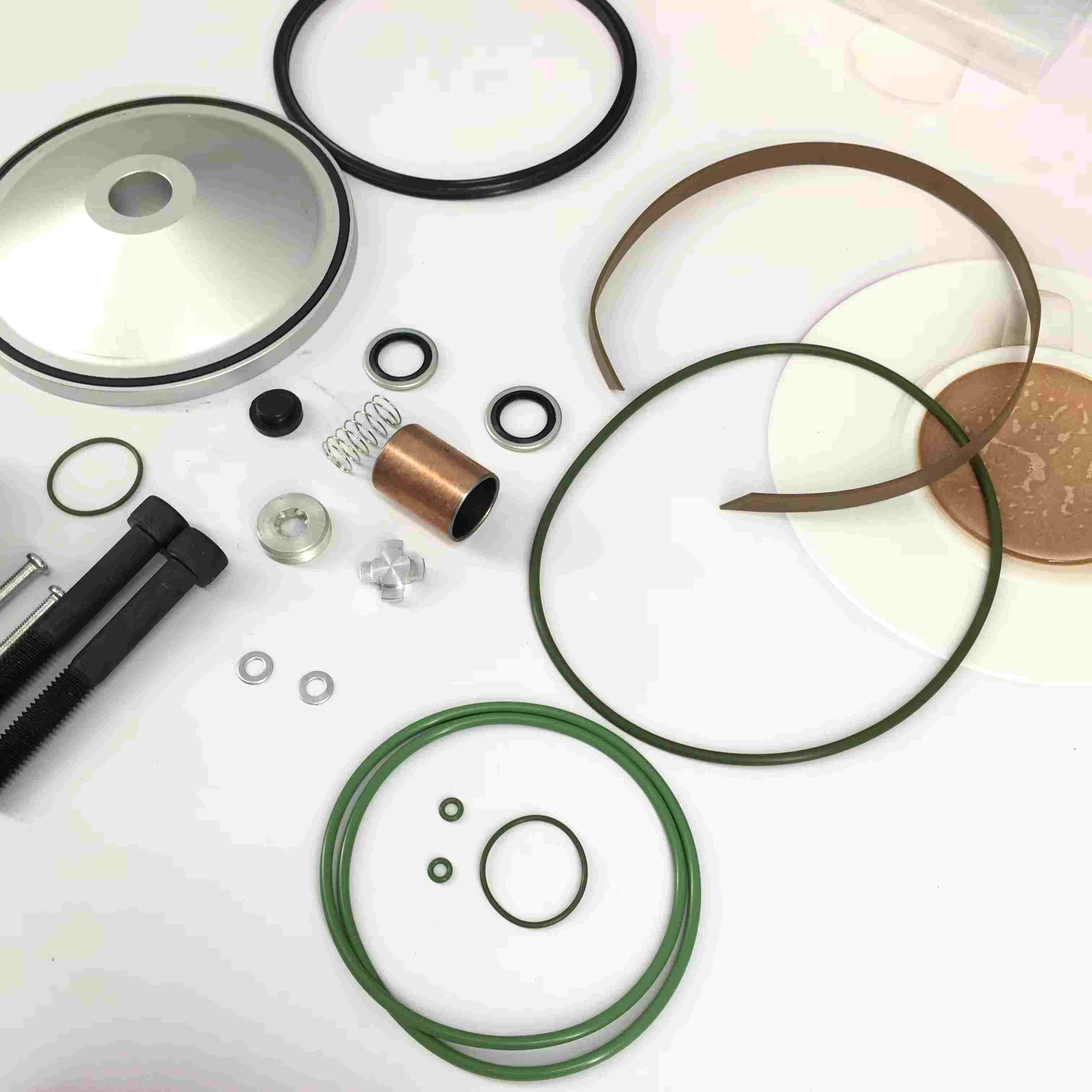

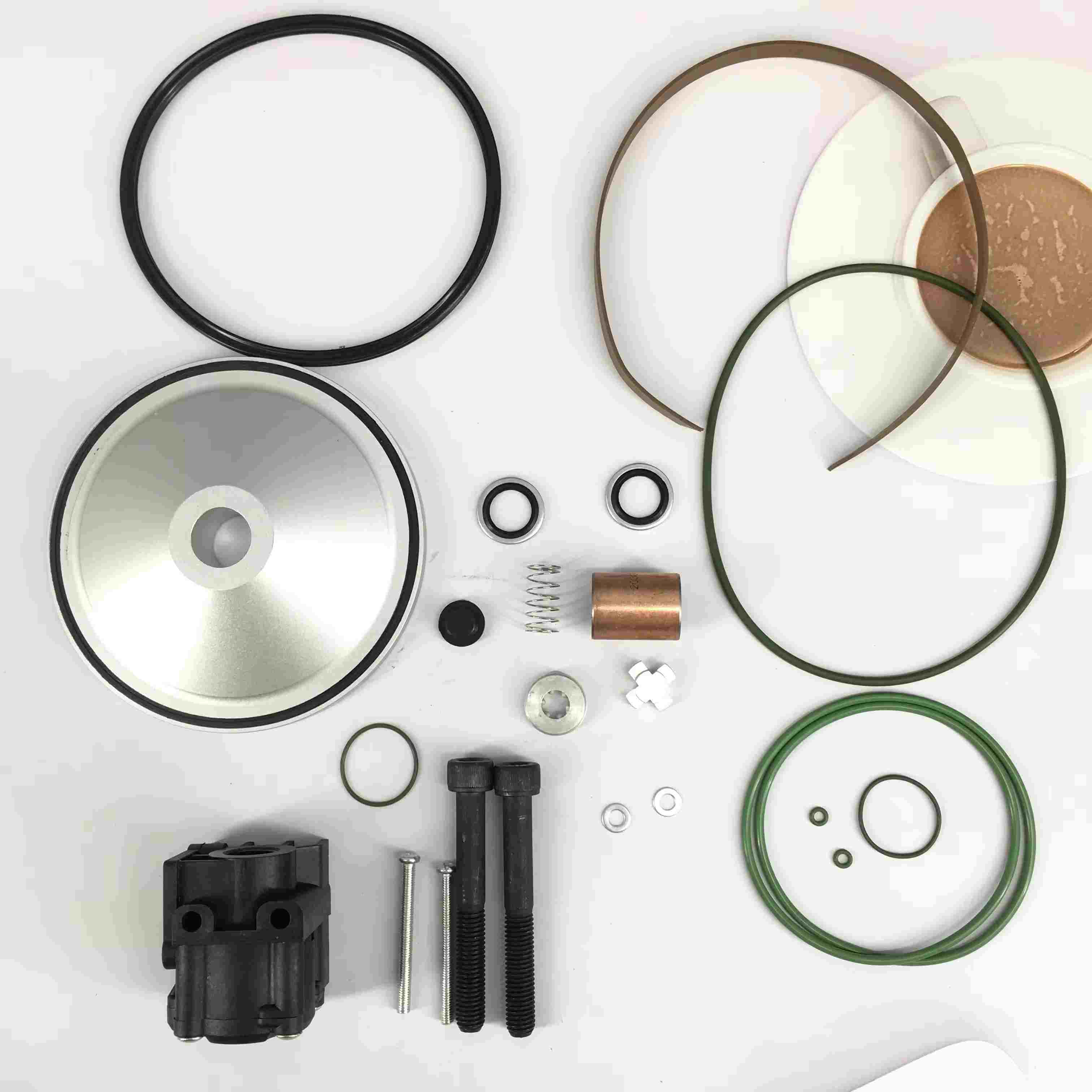

Κύρια εξαρτήματα: Συνήθως περιλαμβάνουν το σώμα της βαλβίδας ανακούφισης πίεσης, τον πυρήνα βαλβίδας (τύπος εμβόλου ή τύπο διαφράγματος), επαναφορά ελατηρίου, σφραγίδες (δακτύλιος Ο, κάθισμα βαλβίδας), διασύνδεση ελέγχου (όπως η διασύνδεση ηλεκτρομαγνητικής βαλβίδας) και αξεσουάρ εγκατάστασης (μπουλόνια, παρεμβύσματα). Αρχή λειτουργίας:
Κατά τη διάρκεια της κανονικής λειτουργίας, η δύναμη ελατηρίου αναγκάζει τον πυρήνα της βαλβίδας να κλείσει, διατηρώντας την πίεση του συστήματος.
Όταν λαμβάνεται ένα σήμα ελέγχου (όπως μια εντολή τερματισμού ή σήμα αισθητήρα πίεσης), η ηλεκτρομαγνητική βαλβίδα ή ο μηχανικός μηχανισμός δρα, προκαλώντας τον άνοιγμα του πυρήνα της βαλβίδας και την απελευθέρωση της πίεσης.
Μετά την ολοκλήρωση της απελευθέρωσης πίεσης, ο πυρήνας της βαλβίδας επαναφέρεται και κλείνει κάτω από τη δράση του ελατηρίου.
Χαρακτηριστικά υλικού:
Το σώμα της βαλβίδας είναι κατασκευασμένο από κράμα από χυτοσίδηρο ή κράμα αλουμινίου (ελαφρύ σχέδιο), ικανό να αντέξει την πίεση του συστήματος (τυπικά ≤ 16 bar) και τη θερμοκρασία (≤ 120 ℃).
Ο πυρήνας της βαλβίδας και το ελατήριο είναι κατασκευασμένοι από ανοξείδωτο χάλυβα, ανθεκτικά στη διάβρωση και εξασφαλίζοντας αξιόπιστη λειτουργία.
Το στοιχείο σφράγισης είναι κατασκευασμένο από καουτσούκ ανθεκτικό σε λάδι (όπως καουτσούκ νιτριλίου), κατάλληλο για περιβάλλοντα πετρελαίου συμπιεστή και υψηλής θερμοκρασίας.
Χαρακτηριστικά συμβατότητας των συμβατών εξαρτημάτων:
Συμβατότητα πολλαπλών σημάτων: Σχεδιασμένο με βάση τις συνήθεις διαστάσεις εγκατάστασης της βαλβίδας ανακούφισης πίεσης των συμπιεστών βιδών (όπως τα σπειρώματα διασύνδεσης G1/2 "και G3/4"), μέθοδοι ελέγχου (πνευματικά ή ηλεκτρικά) και μπορούν να αντικατασταθούν άμεσα με τα αρχικά εργοστασιακά συστατικά χωρίς τροποποίηση των σωληνώσεων.
Αντιστοίχιση παραμέτρων: Η πίεση ανοίγματος (τυπικά ρυθμιζόμενη από 0,5 - 2 bar) και ο ρυθμός ροής της πίεσης είναι κοντά σε εκείνη της αρχικής εργοστασιακής βαλβίδας, εξασφαλίζοντας την ταχύτητα ανακούφισης της πίεσης και τη συμβατότητα του συστήματος, αποφεύγοντας την αργή ανακούφιση της πίεσης που προκαλεί καθυστερήσεις διακοπής ή ταχεία ανακούφιση πίεσης που προκαλεί δόνηση αγωγών.
Οικονομία και πρακτικότητα: Η τιμή είναι χαμηλότερη από αυτή των αρχικών εργοστασιακών εξαρτημάτων και ορισμένες μάρκες προσφέρουν καθολικά μοντέλα, μειώνοντας το κόστος αποθεμάτων ανταλλακτικών, κατάλληλο για καθημερινή συντήρηση μικρών επιχειρήσεων επισκευής ή χρήστες εξοπλισμού.
Προφυλάξεις επιλογής και εγκατάστασης:
Επιβεβαίωση παραμέτρων:
Ταιριάξτε την πίεση λειτουργίας του συμπιεστή αέρα (όπως 10 bar, μοντέλα 13 bar), προδιαγραφές διεπαφής (τύπος νήματος και μέγεθος) και μέθοδος ελέγχου (όπως 24V ηλεκτρομαγνητικής βαλβίδας ελέγχου ή πνευματικός έλεγχος).
Επιβεβαιώστε τη διάμετρο του αγωγού ανακούφισης πίεσης για να διασφαλίσετε ότι η ροή του συστατικού πληροί τις απαιτήσεις ανακούφισης της πίεσης του συστήματος (αποφεύγοντας το χρόνο ανακούφισης μακράς πίεσης λόγω ανεπαρκούς ροής).
Προδιαγραφές εγκατάστασης:
Εγκαταστήστε σύμφωνα με την ένδειξη βέλους στο σώμα της βαλβίδας, εξασφαλίζοντας τη σωστή κατεύθυνση απελευθέρωσης πίεσης.
Καθαρίστε τη διεπαφή σωλήνα, επιθεωρήστε την επιφάνεια σφράγισης και αντικαταστήστε το νέο στοιχείο σφράγισης (για να αποφύγετε τη διαρροή που προκαλείται από παλιές παρεμβύσματα).
Το κύκλωμα ελέγχου (όπως η καλωδίωση ηλεκτρομαγνητικής βαλβίδας) πρέπει να είναι σωστά συνδεδεμένο για να εξασφαλιστεί ότι το σήμα ενεργοποιεί κανονικά τη δράση ανακούφισης πίεσης.
Εντοπισμός και δοκιμή:
Μετά την εγκατάσταση, ενεργοποιήστε με μη αυτόματο τρόπο τη λειτουργία ανακούφισης πίεσης για να ελέγξετε εάν το άνοιγμα είναι ομαλό, η σφραγίδα είναι αξιόπιστη (χωρίς συνεχή διαρροή).
Δοκιμάστε τον χρόνο ανακούφισης της πίεσης (συνήθως 3 - 10 δευτερόλεπτα, προσαρμοσμένος σύμφωνα με τον όγκο του συστήματος), εξασφαλίζοντας ότι πληροί τις απαιτήσεις ασφαλείας του εξοπλισμού.
