Το υλικό και τα χαρακτηριστικά των σωλήνων νερού και πετρελαίου των συμπιεστών αεροσκαφών Atlas Copco:
Σωλήνες νερού ψύξης:
Χρησιμοποιείτε κυρίως σωλήνες χαλκού, σωλήνες από χαλύβδινα χωρίς ραφή ή σωλήνες PVC για τροφίμων. Ορισμένες μονάδες μεγάλης κλίμακας χρησιμοποιούν σωλήνες από ανοξείδωτο χάλυβα (304 υλικό). Έχουν αντίσταση στη διάβρωση (κατάλληλη για την ποιότητα ψύξης του νερού) και την καλή θερμική αγωγιμότητα.
Η αντίσταση πίεσης ταιριάζει με την πίεση του συστήματος ψύξης (συνήθως 1-3 bar). Το πάχος του τοιχώματος έχει σχεδιαστεί σύμφωνα με τη διάμετρο του σωλήνα και την πίεση για την πρόληψη της ρήξης λόγω διακυμάνσεων της πίεσης του νερού.
Σωλήνες λαδιού:

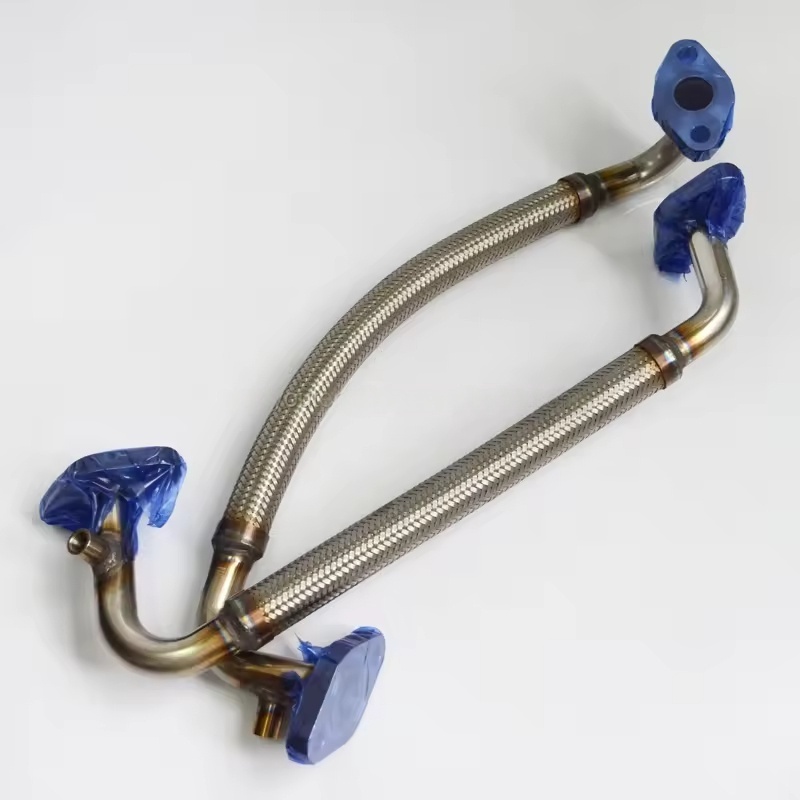

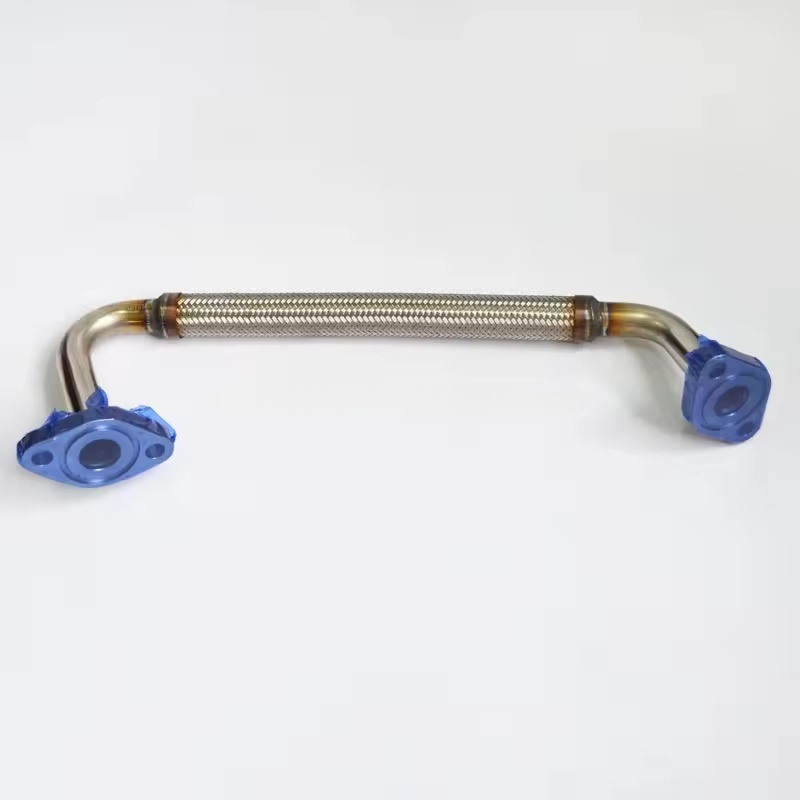

Κυρίως χρησιμοποιείτε σωλήνες από ατελείωτο χάλυβα (άνθρακα ή ανοξείδωτο χάλυβα), σωλήνες από καουτσούκ υψηλής πίεσης (με ενίσχυση υφασμάτων) ή σωλήνες από νάιλον. Πρέπει να αντέξουν τη μακροπρόθεσμη εμβάπτιση στο λιπαντικό λάδι και μια ορισμένη θερμοκρασία (80-120 ℃).
Η αντίσταση πίεσης του αγωγού λιπαντικού πετρελαίου πληροί τις απαιτήσεις πίεσης (συνήθως 2-10 bar, ειδικά για διαφορετικά μοντέλα και τοποθεσίες). Οι σωλήνες από καουτσούκ πρέπει να έχουν αντίσταση λαδιού (συνήθως NBR ή FKM υλικό ως εσωτερικό στρώμα).
Προδιαγραφές και συμβατότητα
Διάμετρος σωλήνα: Σχεδιασμένο σύμφωνα με τις απαιτήσεις ροής. Η διάμετρος των σωλήνων ψύξης είναι συνήθως DN10-DN50 (όπως φ12mm, Φ16mm, φ25mm, κλπ.), Ενώ η διάμετρος των σωλήνων λαδιού είναι μικρότερη (όπως φ6mm, φ8mm, φ10mm κ.λπ.). Το συγκεκριμένο μέγεθος καθορίζεται από το μοντέλο (όπως η σειρά GA, η σειρά G, η σειρά ZT) και η τοποθεσία (όπως η είσοδος πετρελαίου της κύριας μονάδας, η είσοδος και η έξοδος του ψυγείου λαδιού).

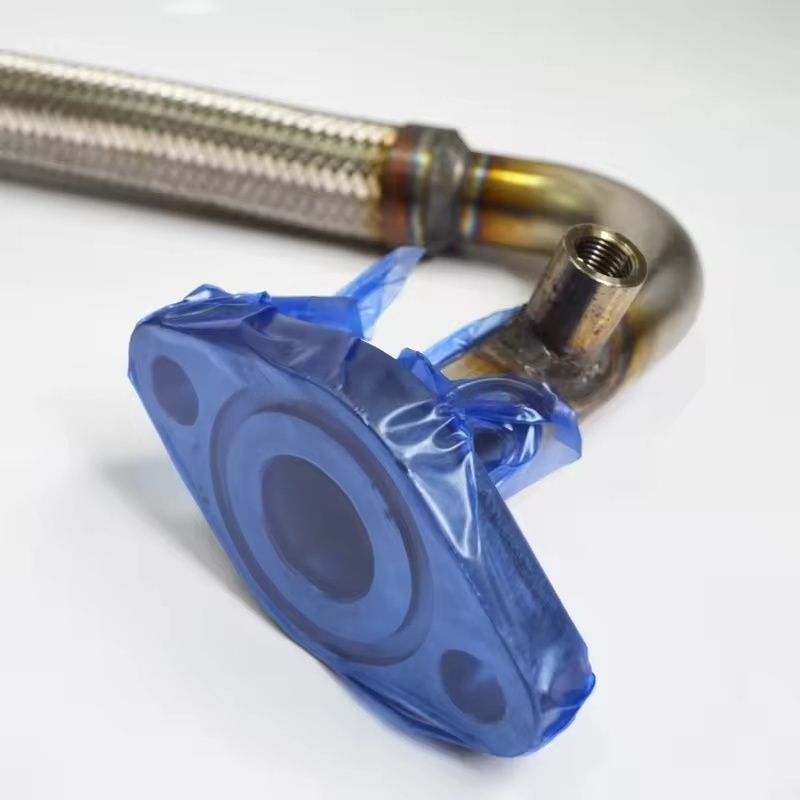

Μέθοδος σύνδεσης: Συνήθως χρησιμοποιούνται συνδέσεις με σπειρώματα (νήματα NPT ή G), συνδέσεις φλάντζας (για μεγάλες διαμέτρους σωλήνων) ή γρήγορες συνδέσεις (για σωλήνες από καουτσούκ/σωλήνες νάιλον). Ορισμένες διαδρομές σωλήνων σταθεροποιούνται με σφιγκτήρες σωλήνων για να μειώσουν τη χαλάρωση της διεπαφής που προκαλείται από κραδασμούς.
Τοποθεσίες εφαρμογής:
Σωλήνες νερού ψύξης: Κυρίως κατανεμημένοι σε ψύκτες νερού (είσοδος και έξοδος), αντλίες νερού, βαλβίδες ελέγχου θερμοκρασίας, σωλήνες σύνδεσης πύργων ψύξης κλπ.
Σωλήνες λαδιού: Συνδέονται μεταξύ της δεξαμενής λαδιού, του φίλτρου λαδιού, του ψύκτη λαδιού, της εισόδου λαδιού της κύριας μονάδας, της βαλβίδας ρύθμισης της πίεσης λαδιού κ.λπ., σχηματίζοντας μια διαδρομή κυκλοφορίας λαδιού.
Προφυλάξεις συντήρησης και αντικατάστασης:
Τακτική επιθεώρηση: Ελέγξτε τακτικά τη διάβρωση, τη φθορά και τη διαρροή (ειδικά σε τμήματα διασύνδεσης). Οι σωλήνες από καουτσούκ πρέπει να ελέγχουν τη γήρανση, τη ρωγμή και την διόγκωση. Αντικαταστήστε τυχόν προβλήματα που βρίσκονται εγκαίρως.
Απαιτήσεις αντικατάστασης:
Κατά την αντικατάσταση, χρησιμοποιήστε σωλήνες της ίδιας προδιαγραφής με το πρωτότυπο (διάμετρο σωλήνα, υλικό, επίπεδο αντίστασης πίεσης) για να εξασφαλίσετε την αντιστοίχιση ροής και πίεσης.
Μετά την κοπή των μεταλλικών σωλήνων, καθαρίστε τα burrs για να αποφύγετε τις ακαθαρσίες που εισέρχονται στο σύστημα. Οι αρθρώσεις από καουτσούκ πρέπει να συσφίγγονται σταθερά για να αποφευχθεί η απόσπαση.
Η διάταξη του σωλήνα πρέπει να αποφεύγει την υπερβολική κάμψη ή το στρες και η απόσταση των σφιγκτήρων σωλήνων θα πρέπει να είναι λογική για τη μείωση των κραδασμών και της φθοράς.
Πλεονεκτήματα των αρχικών εργοστασιακών τμημάτων: Η ακρίβεια μεγέθους, η υλική απόδοση των αρχικών εργοστασιακών σωλήνων νερού και πετρελαίου συνδυάζονται πλήρως με το σχεδιασμό της μονάδας, ειδικά σε περιοχές υψηλής πίεσης και υψηλής θερμοκρασίας, εξασφαλίζοντας μακροπρόθεσμη επιχειρησιακή αξιοπιστία και μείωση των κινδύνων διαρροής.
