Η δομή του διαφράγματος ισοζυγίου υψηλής πίεσης και η λειτουργία των συμπιεστών ATLAS COPCO Air

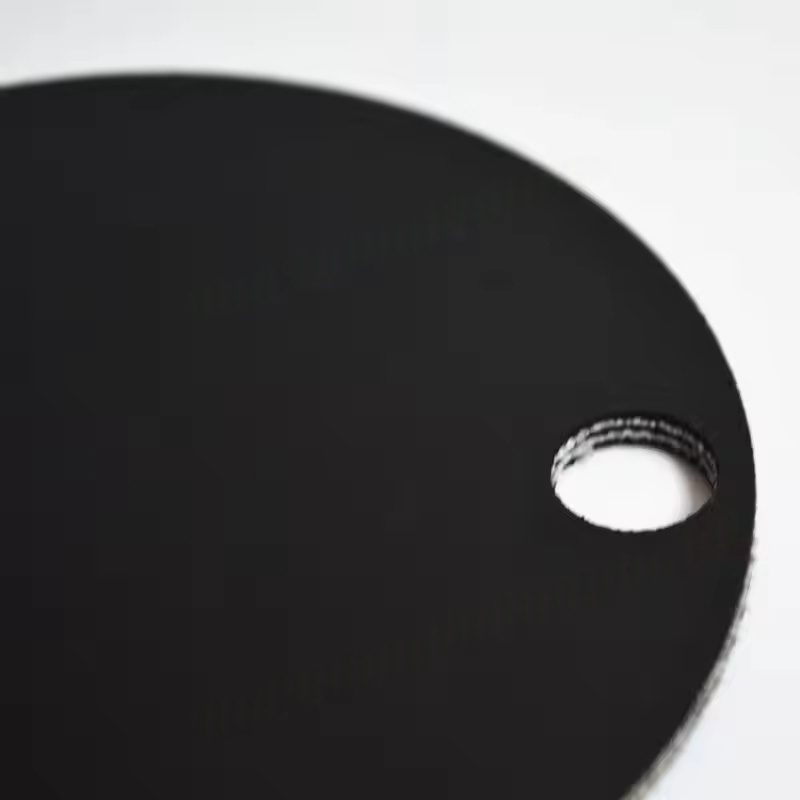

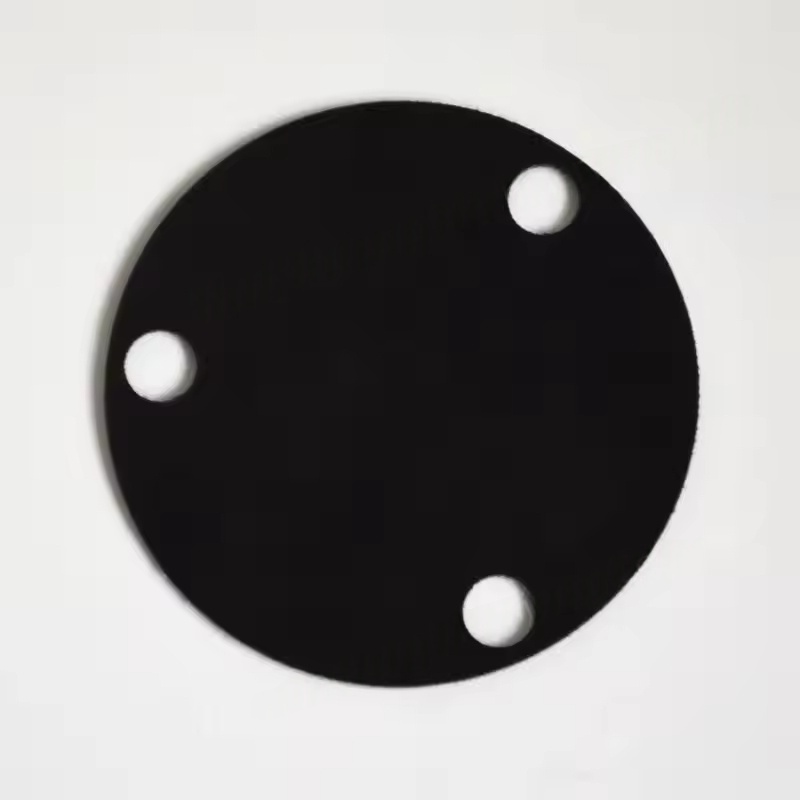

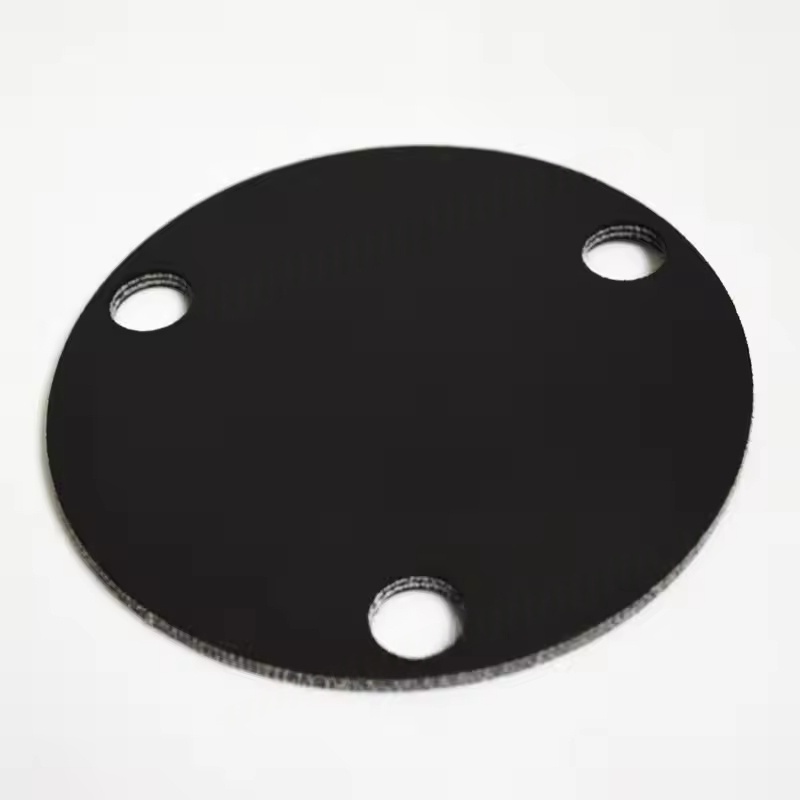

Δομικά χαρακτηριστικά: Συνήθως, είναι ένα μεταλλικό διάφραγμα που μοιάζει με λεπτό φύλλο (κυρίως κατασκευασμένο από κράμα υψηλής αντοχής ή ανοξείδωτο χάλυβα), με κάποια ελαστικότητα και σκληρότητα. Είναι εγκατεστημένο στο τέλος του ρότορα ή στον δίσκο ισορροπίας μέσω συγκεκριμένων μεθόδων (όπως η σταθεροποίηση των μπουλονιών).
Αρχή ισορροπίας: Όταν ο ρότορας περιστρέφεται με υψηλή ταχύτητα, το διάφραγμα μπορεί να απορροφήσει ή να αντισταθμίσει την ανισορροπία που προκαλείται από τις ανοχές της κατασκευής, τη φθορά της λειτουργίας κλπ. Του ρότορα, τη μείωση των ακτινικών κραδασμών και την αποφυγή μη φυσιολογικής τριβής μεταξύ του ρότορα και του περιβλήματος, των εδράνων κλπ.
Βοηθητική συνάρτηση: Ορισμένα διαφράγματα έχουν επίσης λειτουργίες σφράγισης, εμποδίζοντας τη διαρροή αέριο υψηλής πίεσης κατά μήκος του άκρου του άξονα του ρότορα ή της απομονωτικής λίπανσης από το θάλαμο αέρα συμπίεσης.
Απαιτήσεις υλικού και απόδοσης
Επιλογή υλικού: Θα πρέπει να έχει υψηλή αντοχή (ικανή να αντέξει την φυγοκεντρική δύναμη της περιστροφής υψηλής ταχύτητας του ρότορα), την αντίσταση στην κόπωση (προσαρμογή σε μακροχρόνια δόνηση υψηλής συχνότητας) και αντοχή στη θερμοκρασία (ικανή να προσαρμοστεί στη θερμοκρασία λειτουργίας του συμπιεστή, συνήθως 100-200 ° C). Τα κοινά υλικά είναι ανοξείδωτα υλικά από ανοξείδωτο χάλυβα ή κράματα.
Απαιτήσεις ακρίβειας: Η ακρίβεια κατασκευής πρέπει να είναι εξαιρετικά υψηλή, με πάχος και επίπεδη αυστηρά ελεγχόμενη (συνήθως μετρούμενη σε μικρομετρικά), για να εξασφαλιστεί η ακρίβεια της προσαρμογής ισορροπίας και η αποφυγή της επιδείνωσης της ανισορροπίας του ρότορα λόγω ανεπαρκούς ακρίβειας.
Εφαρμογή και συντήρηση
Εφαρμοστέα μοντέλα: Χρησιμοποιούνται κυρίως για στάδια του ρότορα υψηλής πίεσης (όπως συμπιεστές με πίεση εξάτμισης ≥ 30 bar), όπως μηχανές βιδών υψηλής πίεσης της σειράς ZT, συμπιεστές υψηλής πίεσης υψηλής πίεσης της σειράς ZH.
Χρόνος αντικατάστασης: Όταν ο συμπιεστής εμφανίζει υπερβολικές τιμές κραδασμών (που υπερβαίνει το καθορισμένο πρότυπο έντασης δόνησης του εξοπλισμού), μη φυσιολογική αύξηση του θορύβου λειτουργίας ή ρωγμές, παραμόρφωση ή βλάβη κόπωσης στο διάφραγμα, είναι απαραίτητο να αντικατασταθεί εγκαίρως.
Προφυλάξεις εγκατάστασης: Κατά τη διάρκεια της αντικατάστασης, είναι απαραίτητο να λειτουργούν αυστηρά σύμφωνα με τις αρχικές εργοστασιακές προδιαγραφές για να εξασφαλιστεί η ομόκεντρη μεταξύ του διαφράγματος και του ρότορα και οι βίδες στερέωσης θα πρέπει να σφίγγονται σύμφωνα με την καθορισμένη ροπή για να αποφευχθεί η πρόωρη αποτυχία του νέου διαφράγματος λόγω της ακατάλληλης εγκατάστασης.
Σημασία και επιλογή
Το διάφραγμα ισοζυγίου δρομέα υψηλής πίεσης αποτελεί βασικό στοιχείο για την εξασφάλιση της ασφαλούς λειτουργίας του συμπιεστή. Η αποτυχία του μπορεί να οδηγήσει σε αυξημένη δόνηση του ρότορα, με αποτέλεσμα τη ζημιά ρουλεμάν, την κατάσχεση του ρότορα και άλλα σοβαρά σφάλματα, ακόμα και τον τερματισμό του εξοπλισμού.

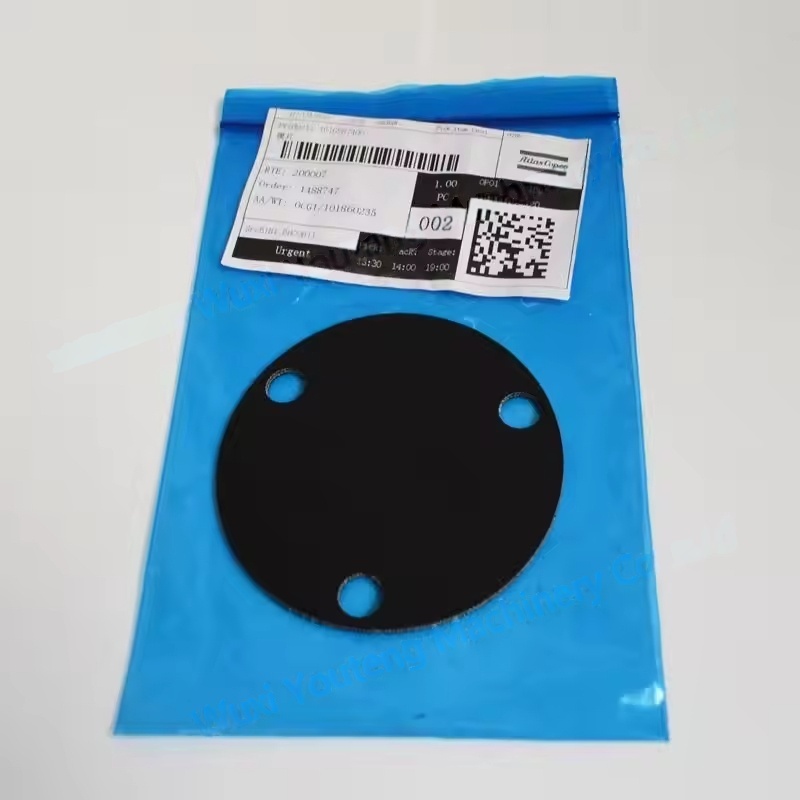

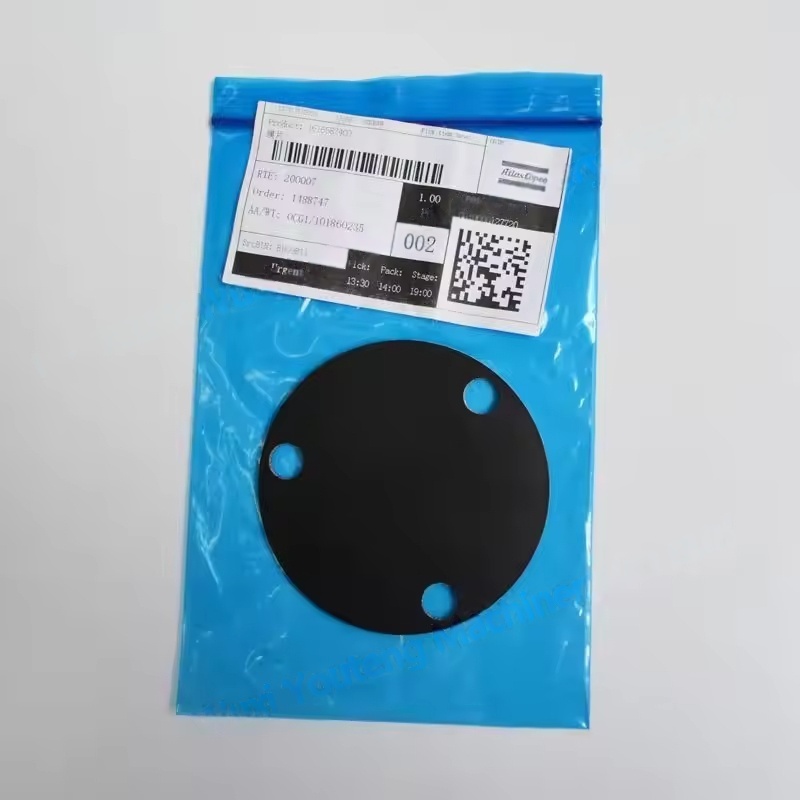

Είναι απαραίτητο να επιλέξετε τα αρχικά εργοστασιακά εξαρτήματα της Atlas Copco, επειδή το μέγεθος, το υλικό και η ακρίβειά τους ταιριάζουν πλήρως με το συγκεκριμένο μοντέλο του ρότορα. Τα μη προοπτικά μέρη ενδέχεται να προκαλέσουν αποτυχία ισορροπίας ή κινδύνους ασφαλείας λόγω της υποβαθμισμένης απόδοσης.
