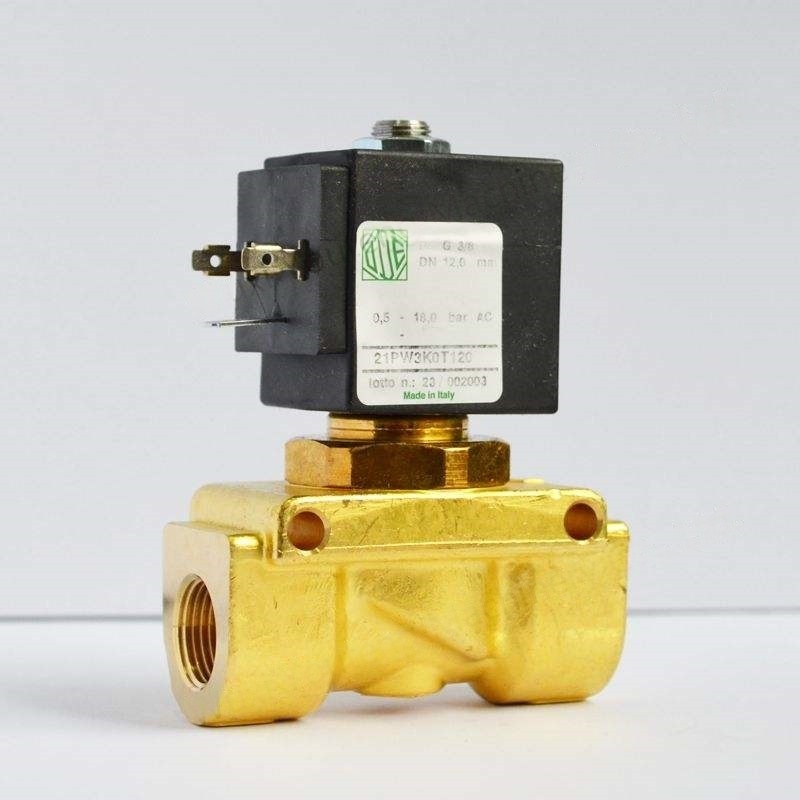

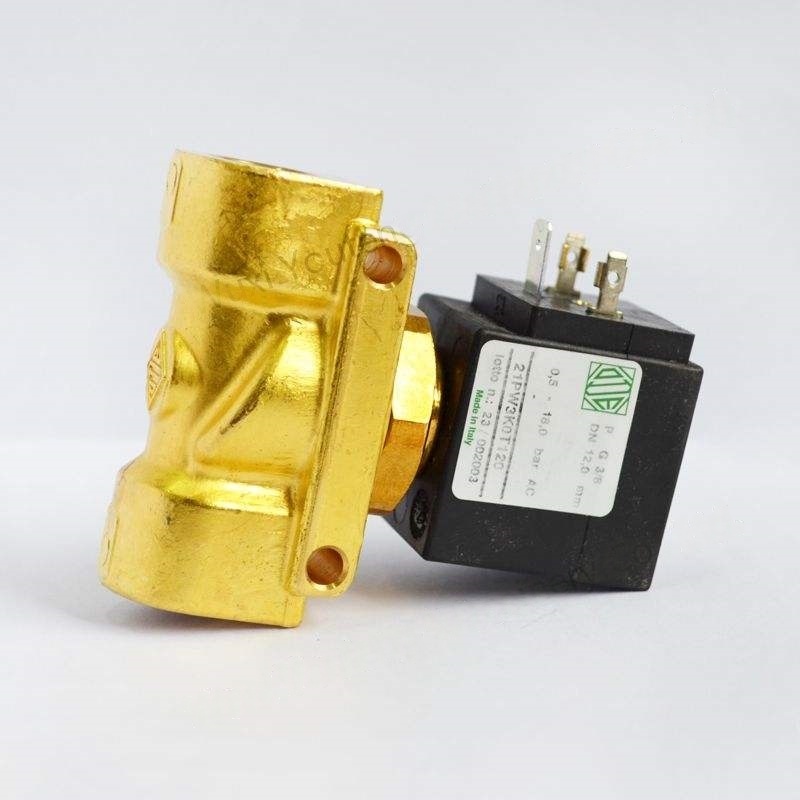

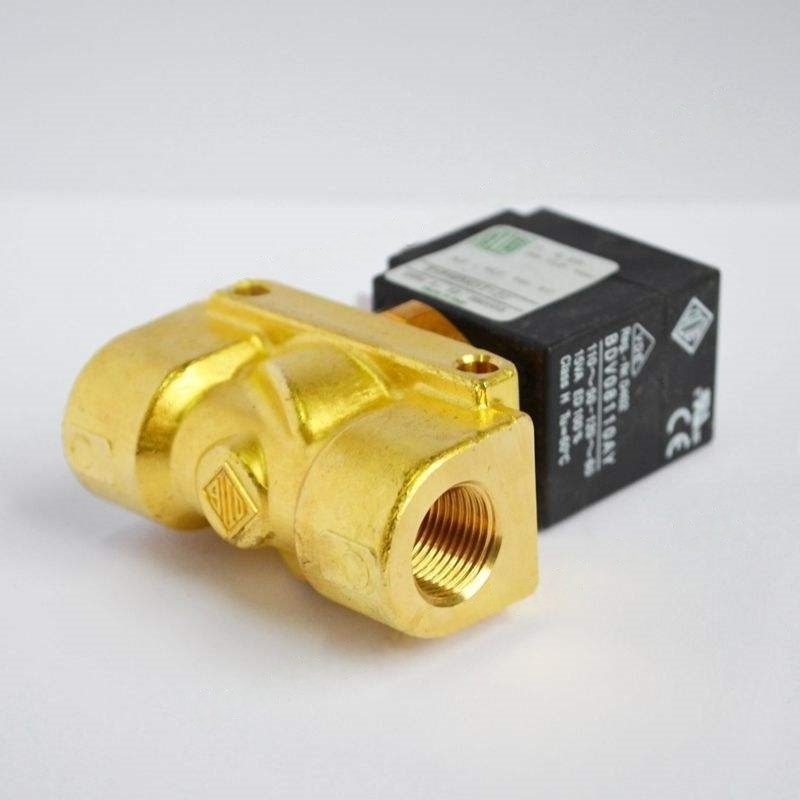

Η ηλεκτρομαγνητική βαλβίδα του μετατροπέα Atlas COPCO GA37VSD Metal μοντέλο 1089058009 για βιομηχανικούς συμπιεστές

Κύριες λειτουργίες και σκοπούς

Ρύθμιση δυναμικής πίεσης

Ο συμπιεστής αέρα μεταβλητής συχνότητας ρυθμίζει την ταχύτητα του κινητήρα σε πραγματικό χρόνο ανάλογα με τη ζήτηση στο άκρο που καταναλώνουν το αέριο, ενώ η βαλβίδα ηλεκτρομαγνητικής βαλβίδας μεταβλητής συχνότητας ανταποκρίνεται συγχρόνως στα σήματα του συστήματος ελέγχου. Με τη ρύθμιση του όγκου εισαγωγής (όπως ο έλεγχος του βαθμού ανοίγματος της βαλβίδας εισαγωγής) και ο όγκος λαδιού επιστροφής, η πίεση του συστήματος διατηρείται πάντοτε εντός της περιοχής καθορισμένου, αποφεύγοντας τις διακυμάνσεις της πίεσης που προκαλούνται από τις παραλλαγές φορτίου.

Λειτουργία / εκφόρτωση

Όταν αλλάζει η ζήτηση αερίου, η ηλεκτρομαγνητική βαλβίδα λαμβάνει οδηγίες από τον ελεγκτή μεταβλητής συχνότητας και μετατρέπει γρήγορα την κατάσταση της βαλβίδας:

Κατά τη φόρτωση, το κανάλι εισαγωγής ανοίγει για να επιτρέψει στον αέρα να εισέλθει στο θάλαμο συμπίεσης.

Κατά την εκφόρτωση, το κανάλι πρόσληψης ή εξαερισμού είναι κλειστό, μειώνοντας την περιττή κατανάλωση ενέργειας.

Βοηθητικός έλεγχος για διαχωρισμό πετρελαίου-αερίου

Σε συμπιεστές αέρα μεταβλητής συχνότητας τύπου βιδών, ορισμένες βαλβίδες ηλεκτρομαγνητικής ενέργειας χρησιμοποιούνται για τον έλεγχο της ροής λαδιού επιστροφής του διαχωριστή λαδιού-αερίου για να εξασφαλιστεί ότι η κυκλοφορία του λίπανσης ταιριάζει με τη διαδικασία συμπίεσης, βελτιώνοντας την αποτελεσματικότητα του διαχωρισμού του αερίου του πετρελαίου.

Σύνδεσμος ασφαλείας

Συνδεδεμένο με αισθητήρες πίεσης, αισθητήρες θερμοκρασίας κ.λπ., όταν εμφανίζονται μη φυσιολογικές συνθήκες, όπως η υπερπίεση ή η υπερβολική διάθεση, η ηλεκτρομαγνητική βαλβίδα μπορεί γρήγορα να ανταποκριθεί μειώνοντας την πρόσληψη ή το άνοιγμα της βαλβίδας ανακούφισης για την προστασία της ασφάλειας του εξοπλισμού.

Δομή και χαρακτηριστικά

Γρήγορη απόκριση: Χρησιμοποιώντας ηλεκτρομαγνητική κίνηση υψηλής συχνότητας, ο χρόνος μεταγωγής της βαλβίδας είναι σύντομος (συνήθως στην περιοχή χιλιοστών του δευτερολέπτου), ικανή να ικανοποιήσει τις απαιτήσεις ρύθμισης ταχείας ταχύτητας του συστήματος μεταβλητής συχνότητας.

Ανθεκτικό στα μέσα: Το υλικό σώματος βαλβίδας είναι κυρίως χαλκό ή ανοξείδωτο χάλυβα και τα συστατικά σφράγισης χρησιμοποιούν ανθεκτικό σε λάδι και ανθεκτικό σε ανθεκτικό σε πετρέλαιο καουτσούκ (όπως καουτσούκ νιτρίλιο, φθοροτεκίτριου), ικανό να προσαρμοστεί στο εργασιακό περιβάλλον του μείγματος πετρελαίου-αερίου στον συμπιεστή αέρα.

Προσαρμοστικότητα: Οι προδιαγραφές τάσης είναι ως επί το πλείστον DC24V (συμβατές με τον ελεγκτή μεταβλητής συχνότητας), το μέγεθος της διασύνδεσης έχει σχεδιαστεί σύμφωνα με το μοντέλο συμπιεστή αέρα για να εξασφαλίσει μια σφραγισμένη σύνδεση με το σύστημα αγωγών.

Σχεδιασμός κατανάλωσης χαμηλής ενέργειας: Μερικοί υιοθετούν πηνία εξοικονόμησης ενέργειας για τη μείωση της κατανάλωσης ενέργειας κατά τη διάρκεια της μακροπρόθεσμης ισχύος, σύμφωνα με την έννοια της εξοικονόμησης ενέργειας του συστήματος μεταβλητής συχνότητας.

Κοινά σφάλματα και συντήρηση

Κολλημένο ή δυσλειτουργία

Λόγοι: Το λάδι και οι ακαθαρσίες στον συμπιεσμένο αέρα προσκολλώνται στον πυρήνα της βαλβίδας ή στο κάθισμα της βαλβίδας, προκαλώντας την αποτυχία της βαλβίδας να ανοίξει ή να κλείσει κανονικά. γήρανση πηνίου ή χαλαρή καλωδίωση.

Θεραπεία: αποσυναρμολογήστε και καθαρίστε τον πυρήνα της βαλβίδας και το κάθισμα της βαλβίδας, αφαιρέστε τις ακαθαρσίες. Ελέγξτε την τιμή αντίστασης του πηνίου (κανονικά θα πρέπει να βρίσκεται εντός του ονομαστικού εύρους), να επισκευάσετε την καλωδίωση ή να αντικαταστήσετε το πηνίο.

Διαρροή

Λόγοι: Τα εξαρτήματα σφράγισης φθείρονται ή η ηλικία ή οι επιφάνειες στεγανοποίησης του πυρήνα της βαλβίδας και του καθίσματος της βαλβίδας είναι γρατζουνισμένες.

Θεραπεία: Αντικαταστήστε τα συστατικά στεγανοποίησης ανθεκτικών σε λάδι, αλέστε και επισκευάστε την επιφάνεια σφράγισης (σε σοβαρές περιπτώσεις, αντικαταστήστε το σώμα της βαλβίδας).

Καθυστέρηση απόκρισης

Λόγοι: ασταθή τάση τροφοδοσίας ή κόπωση του εσωτερικού ελατηρίου στο σώμα της βαλβίδας.

Θεραπεία: Ελέγξτε τη γραμμή τροφοδοσίας για να διασφαλίσετε ότι η τάση πληροί τις απαιτήσεις. Αντικαταστήστε το ηλικιωμένο ελατήριο.
