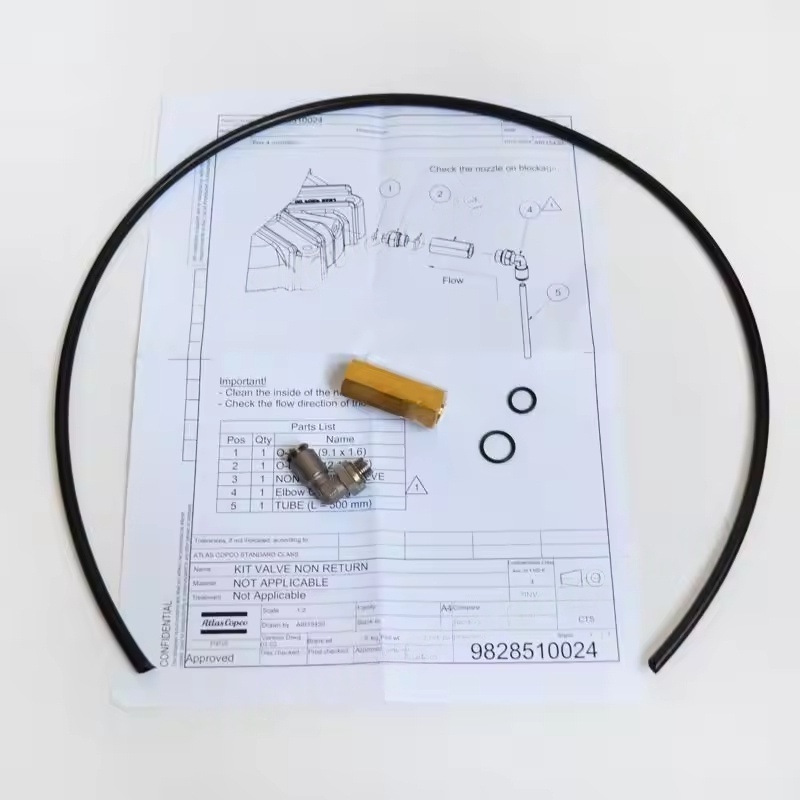

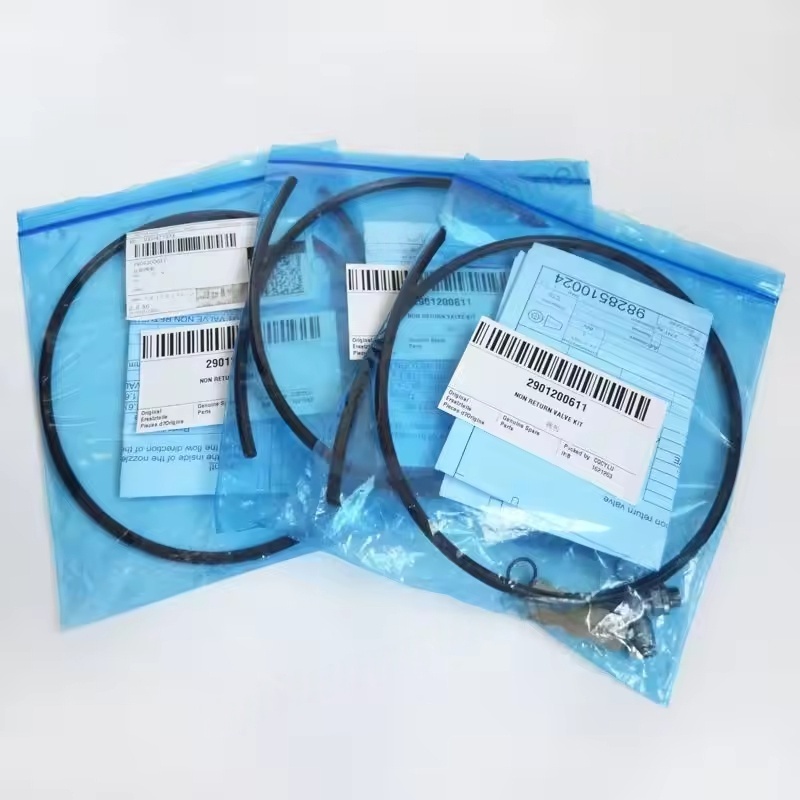

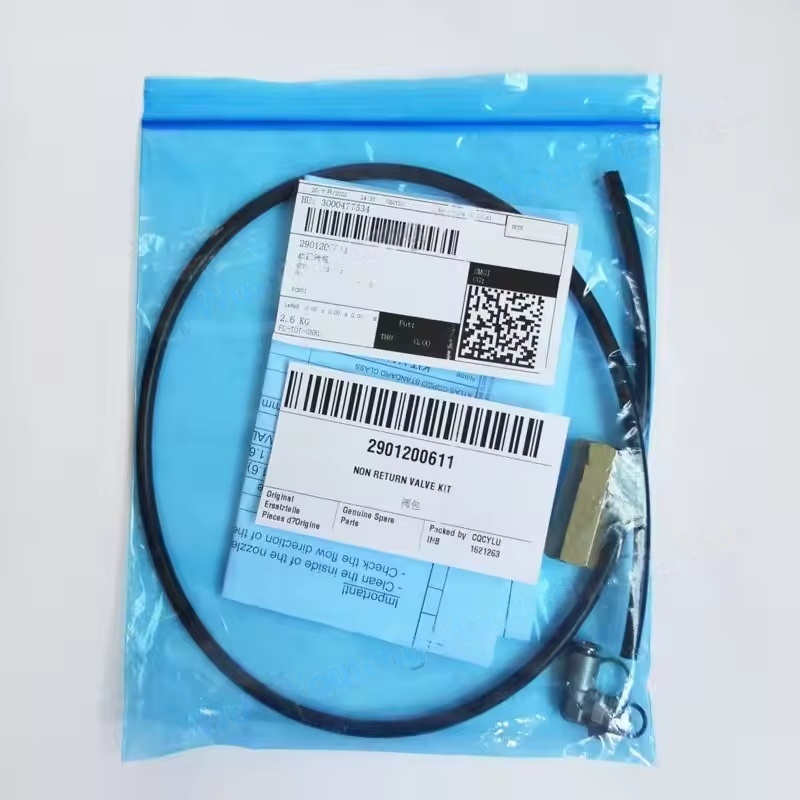

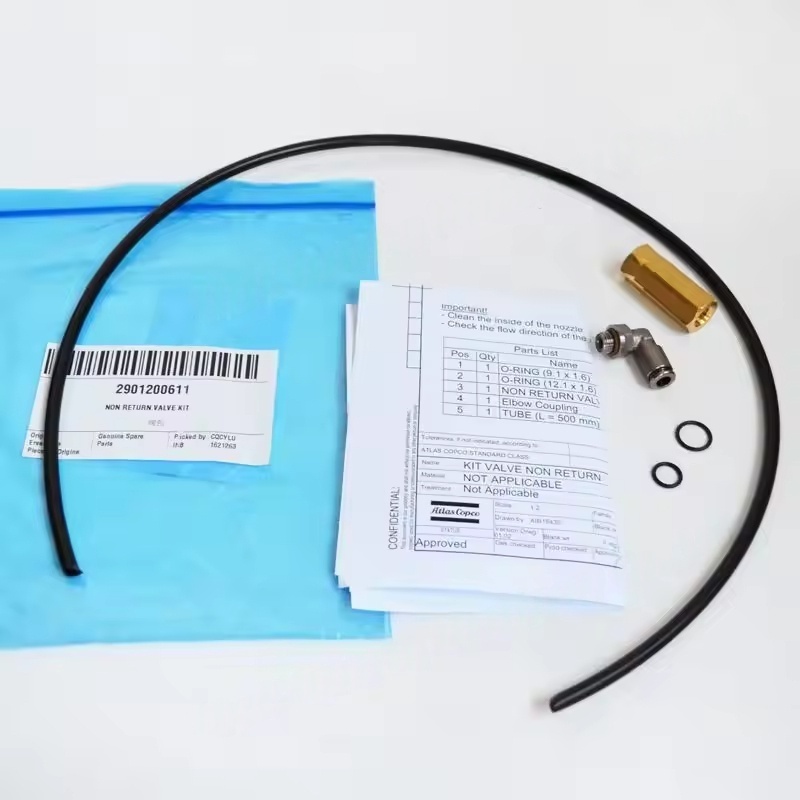

2901200611 ATLAS COPCO NON RETARE Valve Kit για συμπιεστή βιδών με ένεση λαδιού

2025-08-18

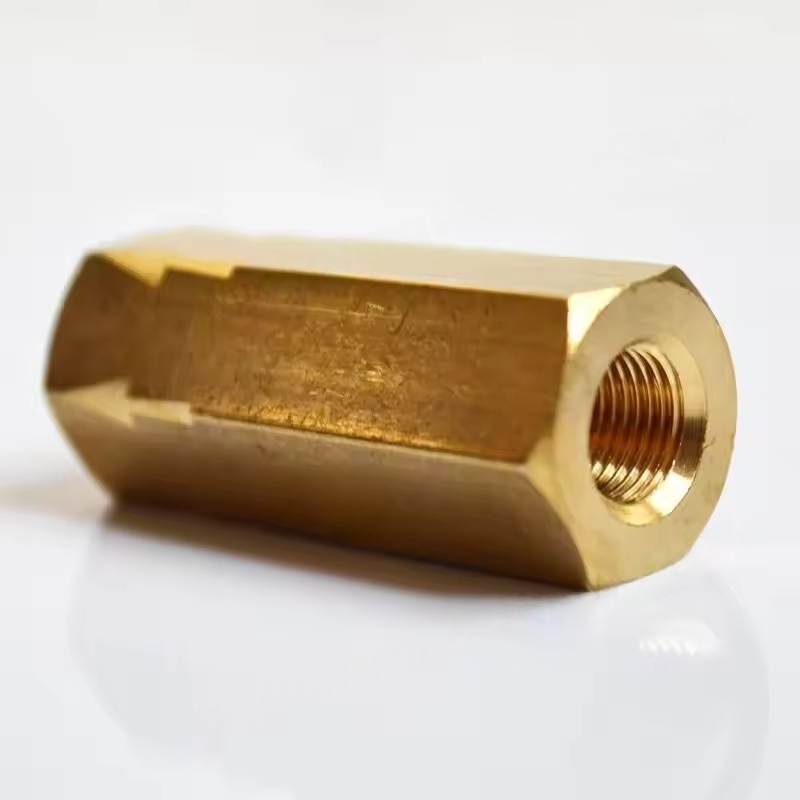

1. Το σώμα της βαλβίδας του συγκροτήματος βαλβίδας μη επιστροφής του συμπιεστή αέρα

Λειτουργία: Ως εξωτερικό κέλυφος ολόκληρης της συναρμολόγησης, φιλοξενεί τα εσωτερικά συστατικά του πυρήνα και συνδέει τους αγωγούς.

Υλικό: Επιλεγμένο με βάση την πίεση λειτουργίας και τα μεσαίο χαρακτηριστικά, τα κοινά υλικά περιλαμβάνουν χυτοσίδηρο (κατάλληλο για συνθήκες χαμηλής πίεσης), χυτοσίδηρο (μεσαία υψηλή πίεση) και ανοξείδωτο χάλυβα (για διαβρωτικά περιβάλλοντα όπως η βιομηχανία τροφίμων και φαρμακευτικών προϊόντων).

Δομή: Συνήθως σε έναν τύπο ευθείας ή δεξιάς γωνίας, διαθέτει κανάλια υγρών μέσα για να εξασφαλίσει την ομαλή διέλευση ροής αέρα.

2. Ο πυρήνας της βαλβίδας (δίσκος βαλβίδας) του συγκροτήματος βαλβίδας μη επιστροφής του συμπιεστή αέρα

Λειτουργία: Ελέγχει την κατεύθυνση της ροής αέρα, επιτρέποντας μόνο τη ροή μονής κατεύθυνσης (από την έξοδο του αεροσυμπιεστή μέχρι τη δεξαμενή αποθήκευσης ή τους μεταγενέστερους αγωγούς) και αποτρέποντας την αντίστροφη ροή.

Κοινοί τύποι:

Core Valve Type: Μετακινείται προς τα πάνω και προς τα κάτω κατά μήκος του άξονα του σώματος της βαλβίδας, έχει καλή απόδοση σφράγισης, κατάλληλη για αγωγούς μικρής διαμέτρου.

Πυρήνας βαλβίδας τύπου Swing: ανοίγει περιστρέφοντας γύρω από τον άξονα μεντεσέδες, έχει χαμηλή αντίσταση, κατάλληλη για σενάρια μεγάλης ροής υψηλής ροής, μεγάλης διαμέτρου.

Πυρήνας βαλβίδας τύπου μπάλας: Οι σφραγίδες μέσω της αυτο-βάρους ή της δύναμης ελατηρίου της μπάλας, έχουν μια απλή δομή και γρήγορη απόκριση.

Υλικό: Κυρίως κατασκευασμένο από μέταλλα ανθεκτικά στη φθορά (όπως ορείχαλκο, όλκιμο σίδηρο), μερικά σενάρια υψηλής ακρίβειας χρησιμοποιούν πλαστικά μηχανικής (όπως το πολυτετραφθοροαιθυλενίου) για την ενίσχυση της απόδοσης σφράγισης.

3. Στοιχεία σφράγισης του συγκροτήματος βαλβίδας μη επιστροφής του συμπιεστή αέρα

Λειτουργία: Εξασφαλίζει την αεροστεγή όταν ο πυρήνας της βαλβίδας έρχεται σε επαφή με το κάθισμα της βαλβίδας, αποτρέποντας τη διαρροή.

Κοινά υλικά:

Καουτσούκ νιτρίλιο butadiene (NBR): καλή αντίσταση πετρελαίου, κατάλληλη για τα συνηθισμένα συστήματα συμπιεστή αέρα.

Fluororubber (FKM): Ανθεκτικό σε υψηλές θερμοκρασίες και χημική διάβρωση, κατάλληλη για υψηλής θερμοκρασίας ή ειδικά μεσαίου περιβάλλοντα.

Επιφάνεια στεγανοποίησης μετάλλων: επιτυγχάνει σφράγιση μέσω των επιφανειών επαφής μετάλλων με ακρίβεια, κατάλληλες για συνθήκες υψηλής πίεσης, υψηλής θερμοκρασίας.

4. Springs του συγκροτήματος βαλβίδας μη επιστροφής του αέρα συμπιεστή

Λειτουργία: Παρέχετε δύναμη ανάκαμψης για να κάνετε τον πυρήνα της βαλβίδας να προσκολλάται σφιχτά στο κάθισμα της βαλβίδας όταν δεν υπάρχει ροή αέρα προς τα εμπρός, επιτυγχάνοντας σφράγιση.

Χαρακτηριστικά: Η ελαστικότητα της άνοιξης πρέπει να ταιριάζει με την πίεση λειτουργίας του συστήματος - η υπερβολική ελαστικότητα θα αυξήσει την αντίσταση στη ροή του αέρα, πολύ λίγα μπορεί να οδηγήσει σε κακή σφράγιση.

Υλικό: Συνήθως κατασκευασμένο από ανοξείδωτο χάλυβα για να αποφευχθεί η σκουριά και η αποτυχία σε υγρά ή λιπαρά περιβάλλοντα.

5. Βαλβίδα κάθισμα του συγκροτήματος βαλβίδας μη επιστροφής του συμπιεστή αέρα

Λειτουργία: σχηματίζει ένα ζεύγος στεγανοποίησης με τον πυρήνα της βαλβίδας, είναι η επιφάνεια επαφής κλειδιού για να αποφευχθεί η αντίστροφη ροή αέρα.

Χαρακτηριστικά: Η επιφάνεια πρέπει να είναι ακριβώς επεξεργασμένη (όπως στίλβωση) για να εξασφαλιστεί η προσαρμογή με τον πυρήνα της βαλβίδας, ορισμένα καθίσματα βαλβίδων μπορούν να αντικατασταθούν για εύκολη συντήρηση.

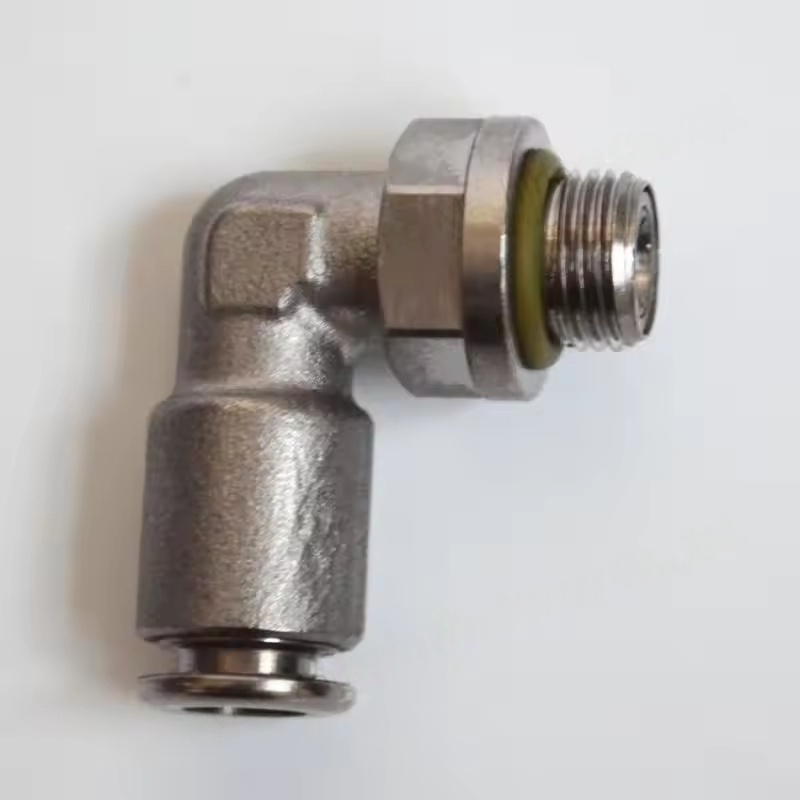

6. Διασυνδέσεις σύνδεσης του συγκροτήματος βαλβίδας μη επιστροφής του συμπιεστή αέρα

Λειτουργία: Συνδέει τη θύρα εξαγωγής του συμπιεστή αέρα με τους μεταγενέστερους αγωγούς (όπως δεξαμενές αποθήκευσης, στεγνωτήρια κ.λπ.).

Κοινές μορφές:

Διεπαφές με σπειρώματα (εσωτερικό νήμα / εξωτερικό νήμα): όπως το νήμα G, το νήμα NPT, κατάλληλο για μικρές διαμέτρους (≤dn50).

Διεπαφές φλάντζας: κατάλληλες για αγωγούς μεγάλης διαμέτρου, παρέχοντας σταθερή σύνδεση και ισχυρή σφράγιση.

Διεπαφές συγκόλλησης: Κατάλληλο για σενάρια υψηλής πίεσης, υψηλής απόδοσης, που απαιτούν επαγγελματική εγκατάσταση συγκόλλησης.

Βασικές λειτουργίες του συγκροτήματος βαλβίδας μη επιστροφής του συμπιεστή αέρα

Αποτρέψτε την οπίσθια ροή: Αποτρέπει τον συμπιεσμένο αέρα στη δεξαμενή αποθήκευσης να επιστρέφει στην κύρια μονάδα του συμπιεστή του αέρα όταν σταματάει, αποφεύγοντας την αντίστροφη περιστροφή της κύριας μονάδας ή το λιπαντικό πετρέλαιο που ωθείται στον κύλινδρο.

Προστατεύστε το σύστημα: Αποτρέπει τη συμπύκνωση του νερού ή τις ακαθαρσίες από τον κατάντη εξοπλισμό (όπως στεγνωτήρια, φίλτρα) να ρέει πίσω στον αέρα συμπιεστή, μειώνοντας τον κίνδυνο αποτυχίας.

Διατήρηση της πίεσης του συστήματος: Εξασφαλίζει τη σταθερότητα της πίεσης στη δεξαμενή αποθήκευσης μετά το κλείσιμο, αποφεύγοντας τη συχνή εκκίνηση του αεροσυμπιεστή.
