2901109500 ATLAS COPCO INEFTED CLESS CLEPT COMPRESSOR KIT Θερμικό MPV C40 Original

Οι βασικές λειτουργίες του Atlas Copco MPV C40

Καθιέρωση της ελάχιστης πίεσης του συστήματος

Μετά την έναρξη του συμπιεστή, το MPV C40 παραμένει κλειστή μέχρις ότου η πίεση στον διαχωριστή του αερίου πετρελαίου φτάσει στην καθορισμένη ελάχιστη πίεση (συνήθως 4-5 bar), η οποία θα ανοίξει στη συνέχεια για να εξασφαλίσει ότι το λιπαντικό λάδι μπορεί να κυκλοφορήσει ομαλά (ωθημένο στο κύριο ρουλεμάν και την επιφάνεια συσχέτισης του ρότορα με τη διαφορά πίεσης), αποφεύγοντας την κακή λίπανση που οφείλεται στην ανεπαρκή πίεση.

Χαρακτηριστικό θερμικού ελέγχου

Σε σύγκριση με τις συνήθεις βαλβίδες ελάχιστης πίεσης, το MPV C40 σταθερής θερμοκρασίας ενσωματώνει ένα στοιχείο ανίχνευσης θερμοκρασίας, το οποίο μπορεί να ρυθμίσει αυτόματα το άνοιγμα της βαλβίδας ή το χρονισμό ανοίγματος σύμφωνα με τη θερμοκρασία του συμπιεσμένου αέρα, βελτιστοποιώντας την απόδοση του διαχωρισμού του αερίου πετρελαίου:

Σε χαμηλές θερμοκρασίες (όπως το κρύο εκκίνηση), καθυστερεί το άνοιγμα για να βοηθήσει το σύστημα να ζεσταθεί γρήγορα και να μειώσει τη δημιουργία νερού συμπυκνωμάτων.

Σε υψηλές θερμοκρασίες (όπως η λειτουργία πλήρους φορτίου), ελέγχει με ακρίβεια την πίεση για να αποφευχθεί η υπερφόρτωση του διαχωριστή του αερίου πετρελαίου.

Προστασία συστήματος διαχωρισμού πετρελαίου-αερίου

Αποτρέποντας την αντίστροφη ροή πεπιεσμένου αέρα από τον κατάντη αγωγό πίσω στον διαχωριστή του αερίου του αέριο όταν ο συμπιεστής εκφορτώνεται ή κλείνει, για να αποφευχθούν μη φυσιολογικές διακυμάνσεις σε επίπεδο λαδιού ή αντίστροφη επίδραση του μικτού αερίου του πετρελαίου και του αερίου στο στοιχείο διαχωρισμού (

Σταθερή πίεση προς τα κάτω

Αφού ενεργοποιηθεί, μπορεί να συνεχίσει την πίεση εξόδου, μειώνοντας τις διακυμάνσεις της πίεσης που προκαλούνται από τη φόρτωση/εκφόρτωση του συμπιεστή και εξασφαλίζοντας τη σταθερότητα του εξοπλισμού που χρησιμοποιεί το αέριο κατάντη.

ATLAS COPCO MPV C40 Δομή και αρχή εργασίας

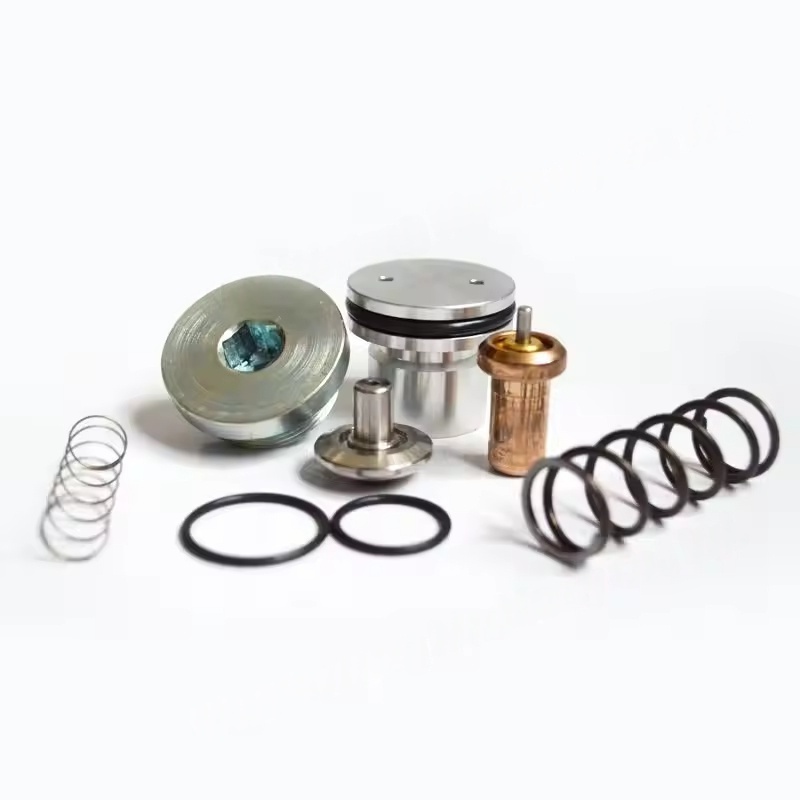

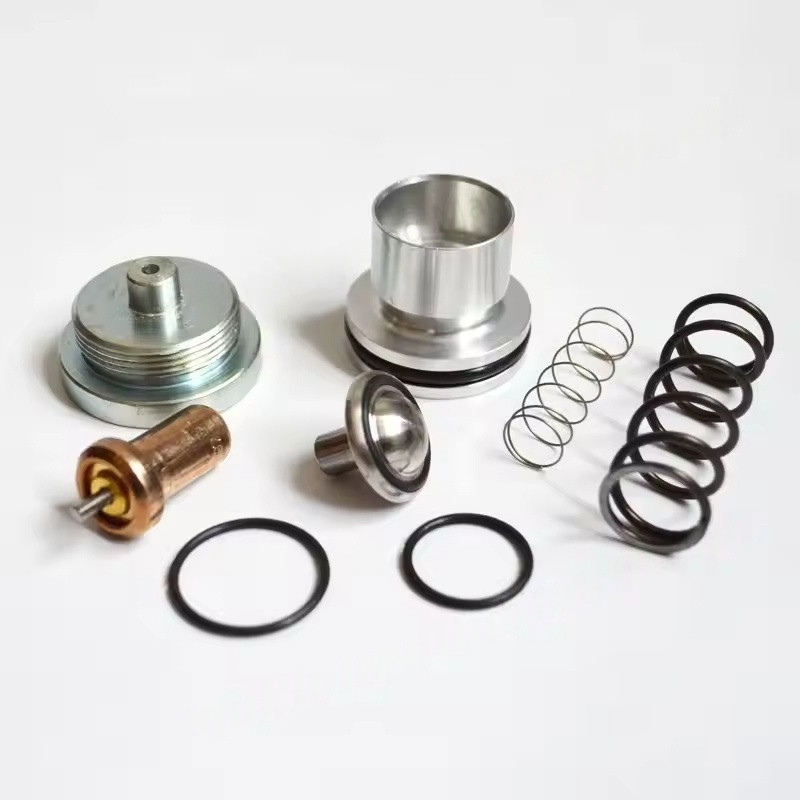

Κύρια δομή: αποτελείται από σώμα βαλβίδας, πυρήνα βαλβίδας, ελατήριο, αισθητήρα θερμοκρασίας (μονάδα ελέγχου σταθερής θερμοκρασίας), σφραγίδες κ.λπ., που συνήθως εγκαθίστανται μεταξύ της εξόδου διαχωριστικού αερίου λαδιού και του αγωγού συστήματος.

ATLAS COPCO MPV C40 ΛΟΓΙΣΤΙΚΗ ΛΟΓΙΣΤΙΚΗ:

Στάδιο εκκίνησης: Η δύναμη ελατηρίου αναγκάζει τον πυρήνα της βαλβίδας να κλείσει και η πίεση στον διαχωριστή του αερίου του αέριο αυξάνεται σταδιακά.

Το ATLAS COPCO MPV C40 φτάνει στη συνθήκη θερμοκρασίας + θερμοκρασίας: Ο πυρήνας της βαλβίδας ξεπερνά την άνοιξη της πηγής ελατηρίου και ο συμπιεσμένος αέρας εισέρχεται στο κατάντη σύστημα μέσω της πρίζας.

ATLAS COPCO MPV C40 Τερματισμός / εκφόρτωση: Ο πυρήνας της βαλβίδας κλείνει κάτω από τη δράση της δύναμης ελατηρίου, εμποδίζοντας την αντίστροφη ροή.
