1900071292 Atlas Copco Air Compressor GA160 Controller Original

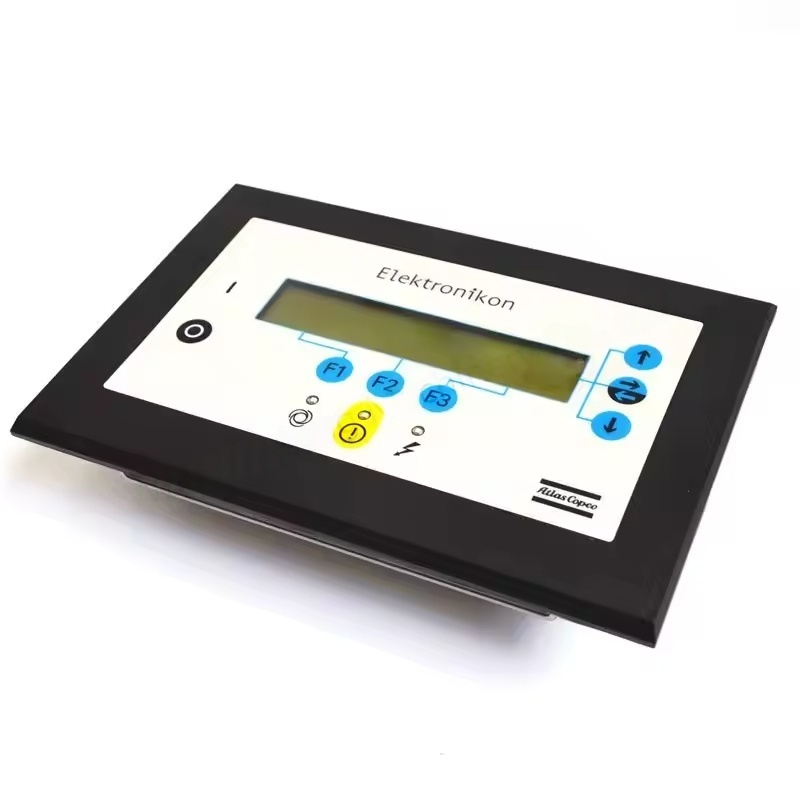

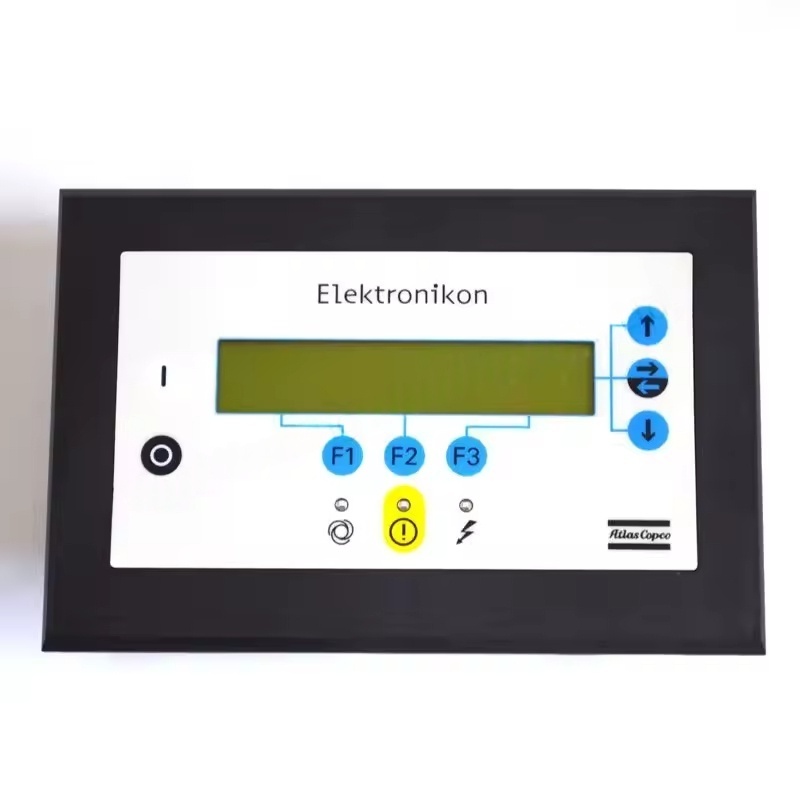

1. Core Components του Atlas COPCO GA160 Οθόνη Πίνακας Ελέγχου

Κυρίως ενιαίο ή έγχρωμες οθόνες LCD, εμφανίζοντας παραμέτρους λειτουργίας, πληροφορίες κατάστασης και κωδικούς σφάλματος.

Η εναλλαγή γλώσσας (συμπεριλαμβανομένων των κινεζικών) είναι διαθέσιμη και υποστηρίζεται η λειτουργία με μενού.

Κλειδιά λειτουργίας

Πλήκτρο εκκίνησης / διακοπής: Ελέγχει τη λειτουργία και τον τερματισμό του συμπιεστή αέρα (συνήθως με τη μεταγωγή τοπικού / τηλεχειριστηρίου).

Κλειδί πλήκτρου / Πλατεία μενού: Χρησιμοποιείται για την εισαγωγή του μενού ρυθμίσεων, τις σελίδες παραμέτρων εναλλαγής και επιλέξτε Επιλογές λειτουργίας.

Επιβεβαιώστε το κλειδί / έξοδο: επιβεβαιώνει τη λειτουργία ή επιστρέφει στο προηγούμενο μενού. Ορισμένα μοντέλα έχουν πλήκτρα συντόμευσης (όπως το κουμπί διακοπής έκτακτης ανάγκης).

Φώτα ένδειξης / φώτα συναγερμού

ΛΕΙΤΟΥΡΓΙΑ ΔΕΙΚΤΗΣ ΛΕΙΤΟΥΡΓΙΑΣ (Πράσινο): ανάβει όταν ο εξοπλισμός λειτουργεί κανονικά.

Προειδοποιητικό φως (κίτρινο): υποδεικνύει μικρές ανωμαλίες (όπως προειδοποίηση εμπλοκής φίλτρου).

Φως σφάλματος (κόκκινο): Υποδεικνύει σοβαρά σφάλματα (όπως υπερφόρτωση, υψηλή θερμοκρασία), που συνήθως συνοδεύεται από προστασία από τερματισμό.

Ii. Κύρια οθόνη και λειτουργίες του Atlas Copco GA160

Παρακολούθηση παραμέτρων λειτουργίας

Εμφάνιση σε πραγματικό χρόνο της πίεσης καυσαερίων, της θερμοκρασίας εξάτμισης, του χρόνου λειτουργίας, της κατάστασης φόρτωσης / εκφόρτωσης.

Βασικά δεδομένα όπως το ρεύμα κινητήρα, η στάθμη λαδιού (για ορισμένα μοντέλα), η διαφορά πίεσης φίλτρου κ.λπ.

Ρυθμίσεις λειτουργίας λειτουργίας

Αυτόματη λειτουργία: φορτώνει / εκφορτώνει αυτόματα με βάση την πίεση του αγωγού για τη διατήρηση της σταθερότητας της πίεσης.

Χειροκίνητη λειτουργία: Λειτουργία αναγκαστικής φόρτωσης (για εντοπισμό σφαλμάτων ή συγκεκριμένες συνθήκες).

Χρονική εκκίνηση/διακοπή: Μπορεί να προεπιλεγεί/σταματήσει τους χρόνους για να επιτύχει τον έλεγχο εξοικονόμησης ενέργειας.

Διάγνωση και εγγραφή σφαλμάτων

Εμφανίζει συγκεκριμένους κωδικούς σφάλματος (όπως υπερβολική θερμοκρασία, μη φυσιολογική πίεση, αποτυχία κινητήρα κλπ.) Και λόγοι.

Αποθηκεύει ιστορικά αρχεία σφαλμάτων για εύκολη ανιχνευσιμότητα και συντήρηση.

Υπενθύμιση συντήρησης

Με βάση τον χρόνο λειτουργίας ή τις αλλαγές παραμέτρων, προτρέπει στοιχεία συντήρησης (όπως η αντικατάσταση φίλτρου λαδιού, φίλτρου αέρα, λιπαντικού λαδιού).

Μπορεί να δει την αντίστροφη μέτρηση συντήρησης ή τα ιστορικά αρχεία συντήρησης.

Ρυθμίσεις συστήματος

Ρυθμίστε την πίεση στόχου, το εύρος ζώνης πίεσης, τα όρια φόρτωσης / εκφόρτωσης.

Ορίστε την προστασία του κωδικού πρόσβασης (για να αποφύγετε την τυχαία λειτουργία), τη γλώσσα, τις μονάδες (bar/psi, ℃/℉), κλπ.

Iii. Τυπικές διαδικασίες λειτουργίας του Atlas Copco GA160

Ενεργοποίηση: Επιβεβαιώστε ότι ο εξοπλισμός είναι σε κανονική κατάσταση και, στη συνέχεια, πατήστε το πλήκτρο "Έναρξη" και η οθόνη εμφανίζει τη διαδικασία εκκίνησης και τις παραμέτρους σε πραγματικό χρόνο.

Ρυθμίστε την πίεση: Εισαγάγετε το μενού "Ρυθμίσεις" → "Ρυθμίσεις πίεσης", τροποποιήστε την πίεση στόχου μέσω του πλήκτρου πλοήγησης (απαιτεί άδεια).

Ελέγξτε για σφάλματα: Εάν το φως συναγερμού είναι ενεργοποιημένη, εισαγάγετε το μενού "Εγγραφή σφάλματος" για να δείτε τον συγκεκριμένο κωδικό και τις προτάσεις λύσης.

Επαναφορά συντήρησης: Μετά την ολοκλήρωση της συντήρησης, εισαγάγετε το μενού "Συντήρηση", εκτελέστε την επαναφορά για τα αντίστοιχα στοιχεία και επαναφέρετε την αντίστροφη μέτρηση συντήρησης.
