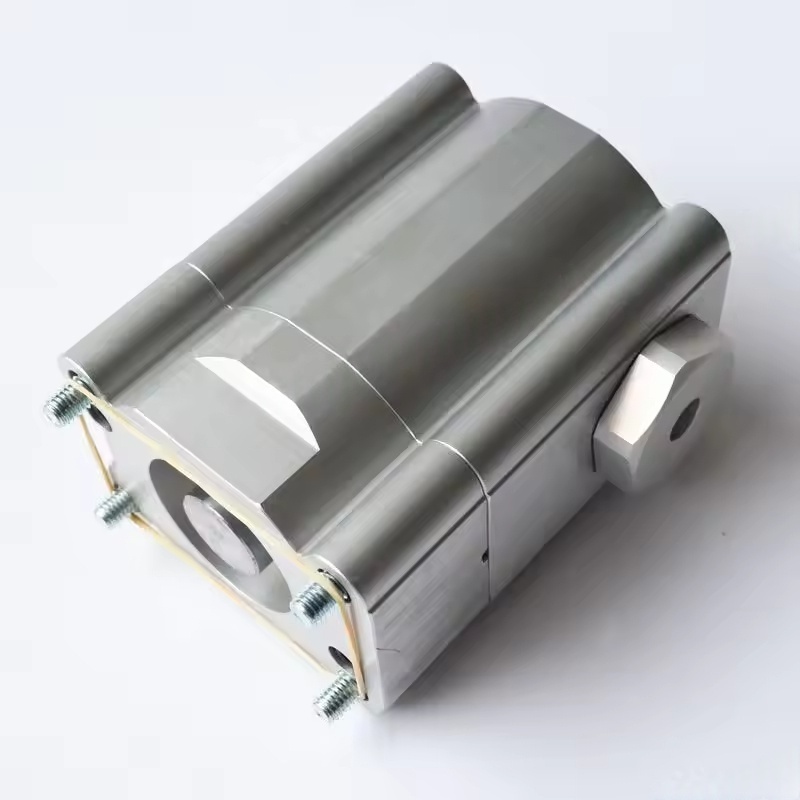

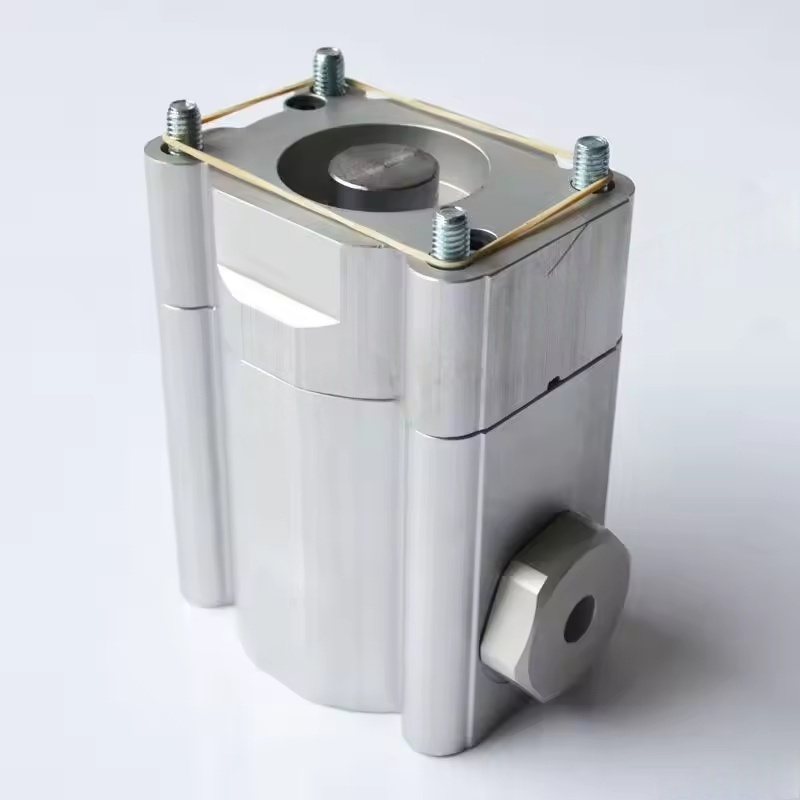

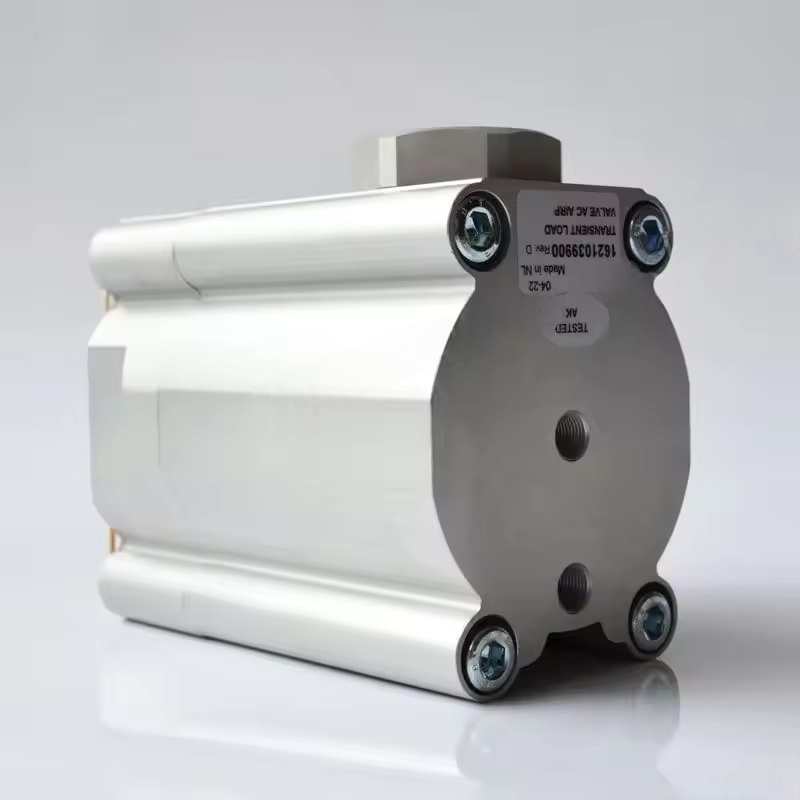

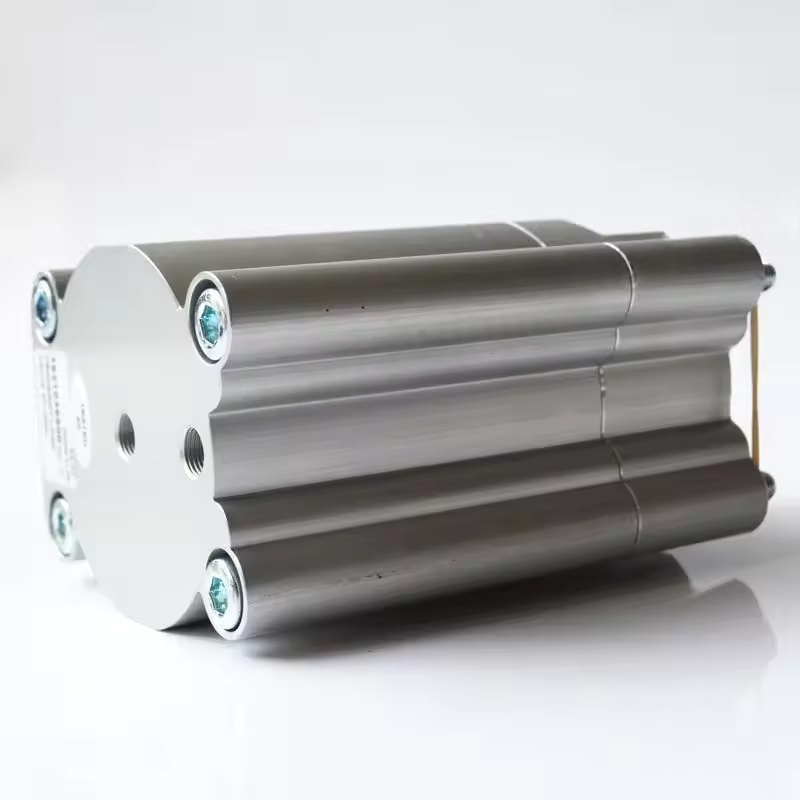

1621039900 Atlas Copco Wux Air Compressor Regul Valve

Οι κύριες λειτουργίες της βαλβίδας ρύθμισης του Atlas Copco Wux

Έλεγχος πίεσης και σταθερότητα

Ως βαλβίδα ευαίσθητης πίεσης, η βαλβίδα ρύθμισης Wux μπορεί να ρυθμίσει αυτόματα τον βαθμό ανοίγματος ανάλογα με το εύρος πίεσης (όπως η απαιτούμενη πίεση του χρήστη ή η πίεση ανάδρασης από το δίκτυο αγωγών):

Όταν η πίεση του συστήματος είναι χαμηλότερη από την καθορισμένη τιμή, η βαλβίδα ανοίγει ευρύτερη, αυξάνοντας τον όγκο της εισαγωγής και επιτρέποντας στον συμπιεστή να λειτουργεί υπό φορτίο, αυξάνοντας έτσι τον όγκο εξάτμισης.

Όταν η πίεση του συστήματος είναι υψηλότερη από την καθορισμένη τιμή, η βαλβίδα κλείνει ή κλείνει, μειώνοντας τον όγκο εισαγωγής, προκαλώντας την είσοδο του συμπιεστή στην κατάσταση εκφόρτωσης και αποφεύγοντας την υπερπίεση.

Αυτό διατηρεί την κατάντη της πίεσης του δικτύου αγωγών σε ένα σταθερό εύρος, εξασφαλίζοντας την κανονική λειτουργία του εξοπλισμού που χρησιμοποιεί το αέριο.

Ρύθμιση φόρτωσης και εξοικονόμηση ενέργειας

Με τον ακριβή έλεγχο του όγκου πρόσληψης, επιτρέπει στον συμπιεστή να λειτουργεί σε λειτουργία "μερικής φόρτωσης" (αντί για συχνή στάση εκκίνησης), η οποία είναι ιδιαίτερα κατάλληλη για σενάρια με σημαντικές διακυμάνσεις της ζήτησης αερίου:

Να μειώσει τα ενεργειακά απόβλητα κατά τη διάρκεια της εκφόρτωσης (ο συμπιεστής εξακολουθεί να περιστρέφεται, αλλά η κατανάλωση ενέργειας μειώνεται σημαντικά κατά τη διάρκεια της κατάστασης εκφόρτωσης).

Μειώστε τη μηχανική φθορά και επεκτείνετε τη διάρκεια ζωής της κύριας μονάδας και του κινητήρα.

Λειτουργίες προστασίας

Ορισμένες βαλβίδες ρύθμισης Wux ενσωματώνουν τη λογική προστασίας ασφαλείας. Όταν εντοπίζεται μια ανωμαλία του συμπιεστή (όπως η υπερθέρμανση ή η υπερφόρτωση), μπορεί να κλείσει το κανάλι εισαγωγής, αναγκάζοντας τον συμπιεστή να εκφορτώσει ή να κλείσει, εμποδίζοντας την επέκταση του σφάλματος.

Δομή και αρχή εργασίας

Δομή πυρήνα: Συνήθως αποτελείται από το σώμα της βαλβίδας, τον πυρήνα της βαλβίδας, το ελατήριο, το διάφραγμα (ή το έμβολο), τις οπές ανίχνευσης πίεσης και τη διεπαφή ελέγχου. Ορισμένα μοντέλα έρχονται με ένα ηλεκτρομαγνητικό στοιχείο κίνησης (για τηλεχειριστήριο).

Λογική εργασίας:

Οι οπές ανίχνευσης πίεσης παρακολουθούν την πίεση του συστήματος σε πραγματικό χρόνο και μεταδίδουν το σήμα στο διάφραγμα (ή έμβολο) ；

Όταν αλλάζει η πίεση, το διάφραγμα υποβάλλεται σε δύναμη και οδηγεί τον πυρήνα της βαλβίδας να μετακινεί, αλλάζοντας την επιφάνεια διατομής του καναλιού εισαγωγής ；

Το ελατήριο παρέχει τη δύναμη επαναφοράς και σχηματίζει ισορροπία με την ανιχνευμένη πίεση, επιτυγχάνοντας σταθερή ρύθμιση του ανοίγματος της βαλβίδας.

Συμβατά μοντέλα και εφαρμογές

Συμβατά μοντέλα: Η βαλβίδα ρύθμισης Wux χρησιμοποιείται κυρίως με τους συμπιεστές ATLAS COPCO μικρής και μεσαίου μεγέθους σταθερής ταχύτητας βιδών (όπως ορισμένα μοντέλα της σειράς GA), ειδικά για μοντέλα χωρίς έλεγχο μετατροπής συχνότητας, ως συστατικό πυρήνα για τη ρύθμιση φορτίου.

Σενάρια εφαρμογών: Χρησιμοποιούνται ευρέως σε βιομηχανικούς τομείς με υψηλές απαιτήσεις για σταθερότητα πίεσης (όπως μηχανική επεξεργασία, αυτοματοποιημένες γραμμές παραγωγής, βιομηχανίες συσκευασίας, κλπ.), Να ρυθμίζουν με ακρίβεια και να ανταποκριθούν στη ζήτηση αερίου υπό διαφορετικές συνθήκες εργασίας.
