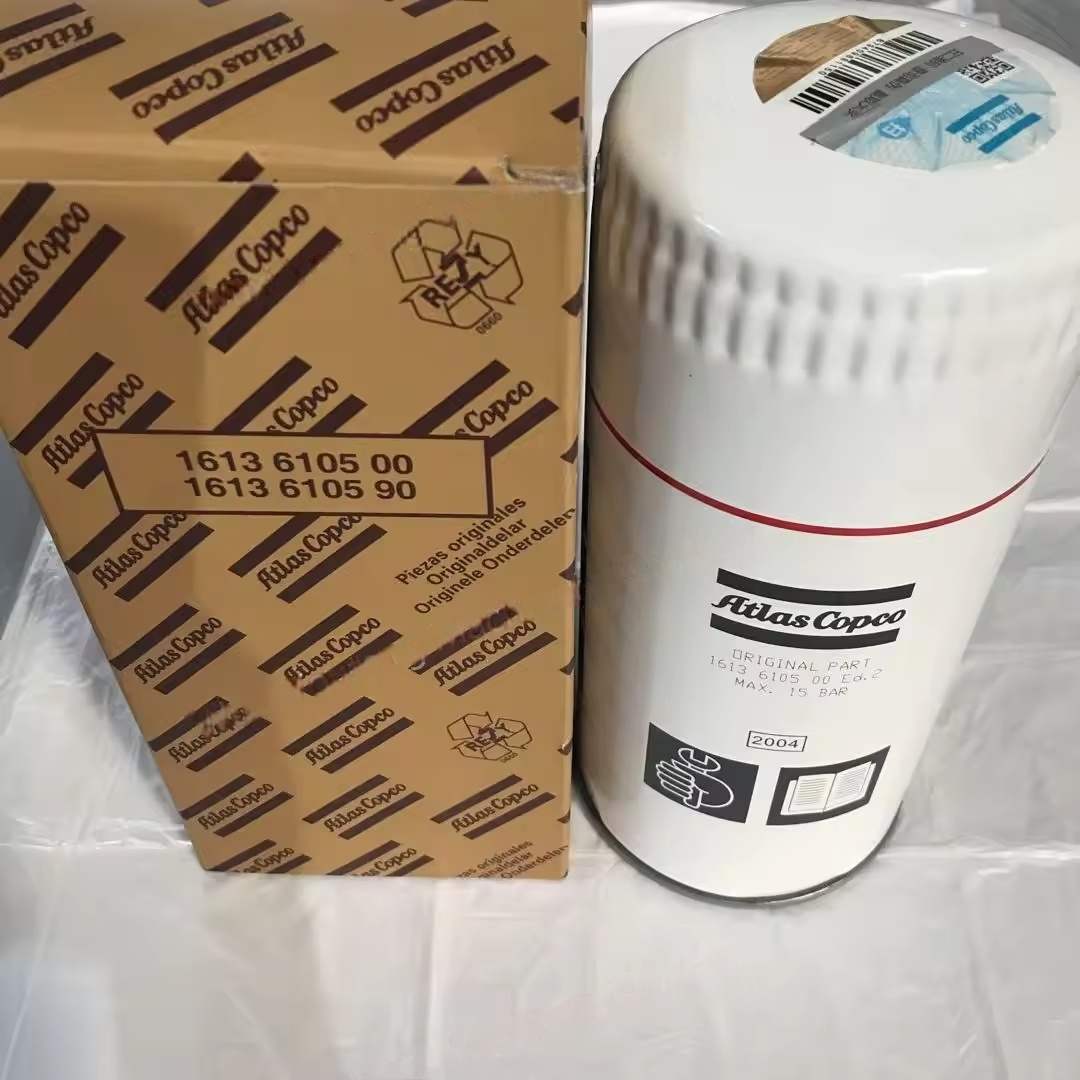

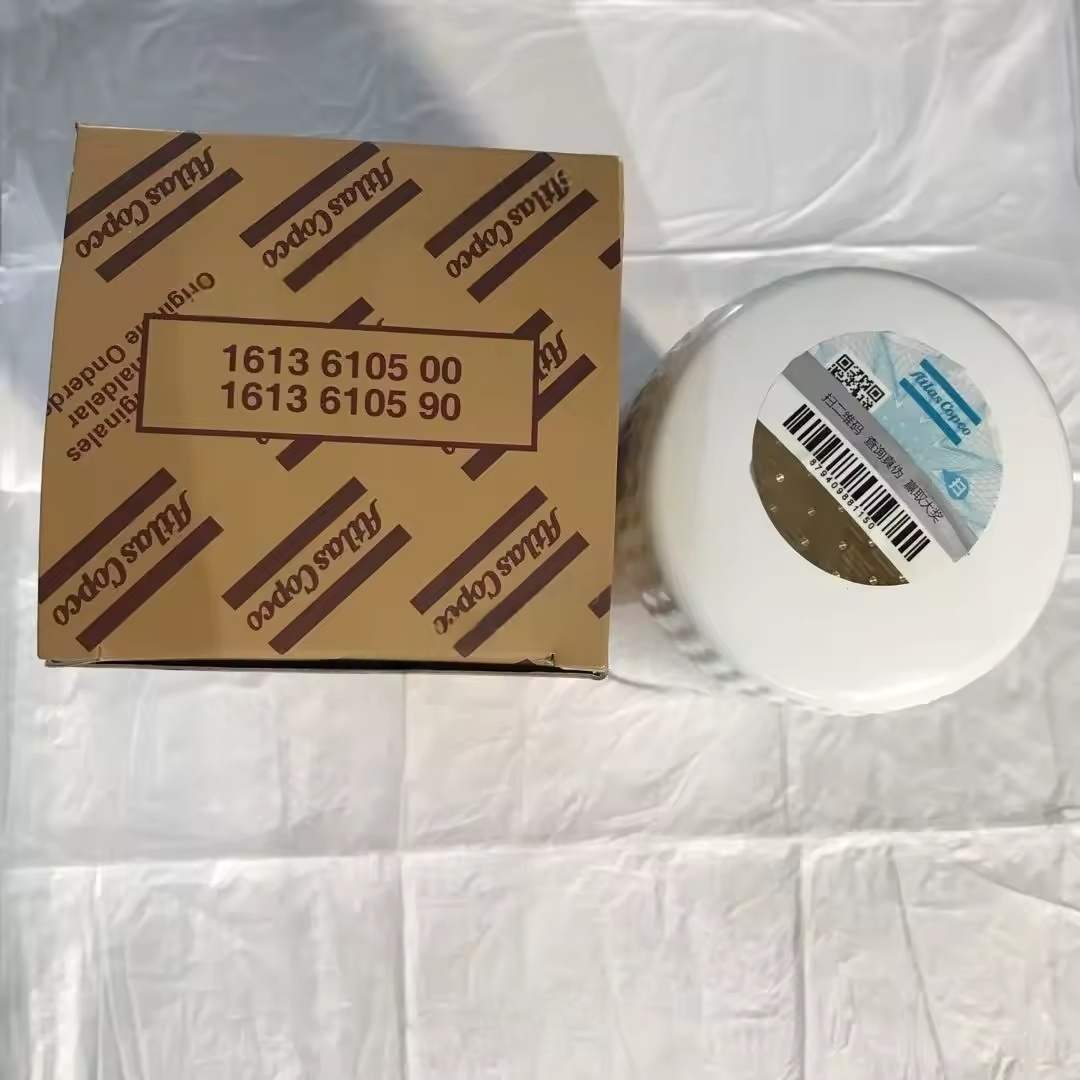

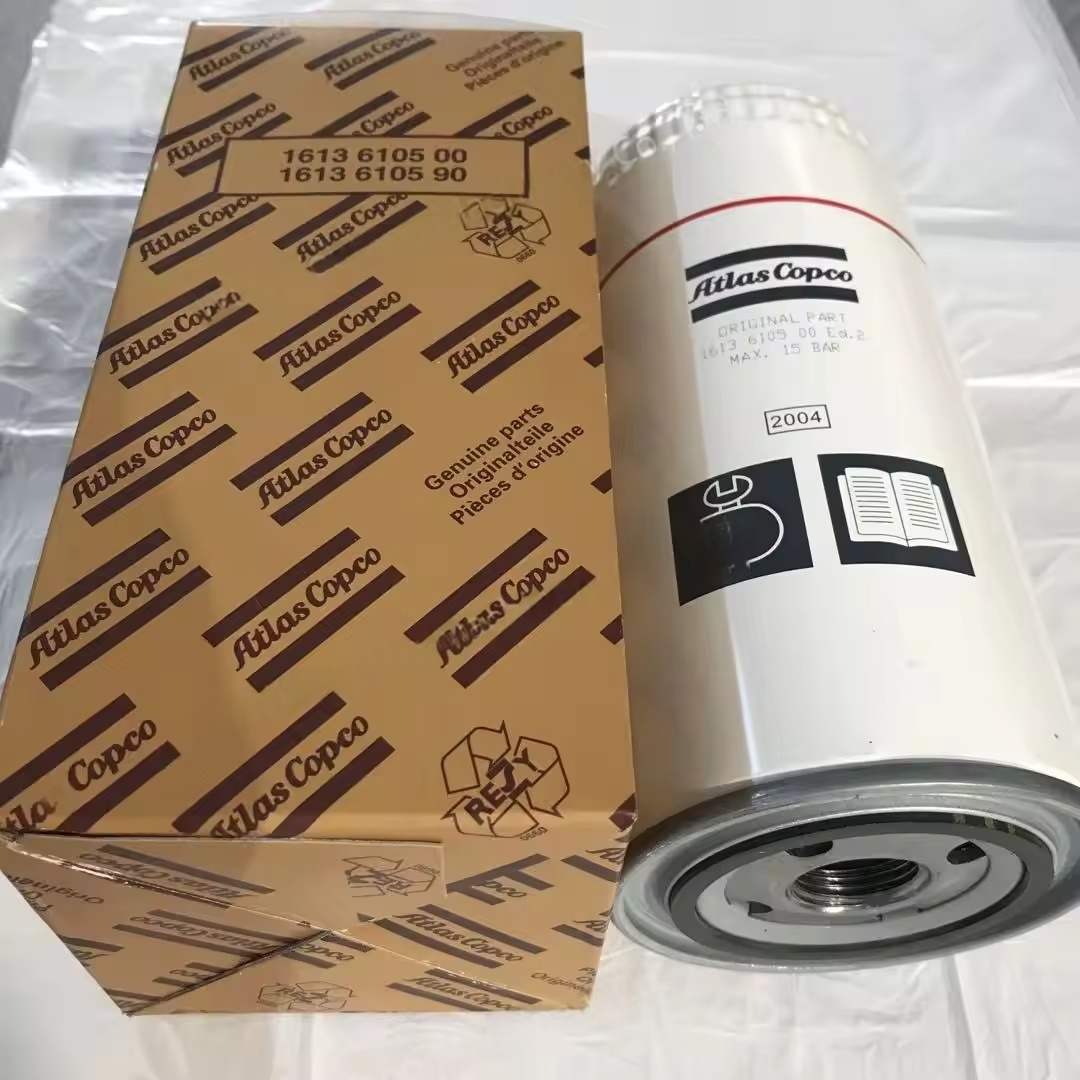

1613610590 Atlas Copco Air Compressor Filter Oil

I. Λειτουργίες πυρήνα του συμπιεστή αέρα βιδωτό αέρα Atlas Copco που παράγεται κατά τη διάρκεια της κυκλοφορίας λαδιού λίπανσης, με ακρίβεια διήθησης που συνήθως κυμαίνεται από 10 έως 25 μm.

Προστασία του συστήματος: Αποτρέψτε την είσοδο σε κρίσιμα μέρη όπως τα ρουλεμάν και τις επιφάνειες συγχώνευσης του ρότορα, αποφεύγοντας την ανώμαλη φθορά, την παρεμπόδιση ή τη βλάβη στις σφραγίδες.

Συντήρηση ποιότητας πετρελαίου: Μειώστε την επίδραση της καταλυτικής οξείδωσης των μολυσματικών ουσιών στο λιπαντικό έλαιο, καθυστερώντας τον ρυθμό υποβάθμισης του ελαίου.

Ii. Δομή και τύποι συμπιεστή αέρα βιδών atlas copco

Βασική δομή

Αποτελείται από περίβλημα (κατασκευασμένο από μεταλλικό υλικό, που φέρει την πίεση λαδιού του συστήματος), στοιχείο φίλτρου (συστατικό φιλτράρισμα πυρήνα) και βαλβίδα παράκαμψης (συσκευή προστασίας):

Στοιχείο φίλτρου: Κυρίως κατασκευασμένο από διπλωμένο διηθητικό χαρτί ή μεταλλικό πλέγμα, ορισμένα προϊόντα υψηλής τεχνολογίας χρησιμοποιούν σύνθετο υλικό από υαλοβάμβακα, παρεμποδίζοντας ακαθαρσίες μέσω μικροπόρων.

Βαλβίδα παράκαμψης: Όταν το στοιχείο του φίλτρου είναι φραγμένο και η διαφορά πίεσης υπερβαίνει την τιμή καθορισμού (συνήθως 0,3-0,5 MPa), ανοίγει αυτόματα για να εξασφαλίσει ότι το λιπαντικό λάδι συνεχίζει να κυκλοφορεί (αποφεύγοντας τον ξενιστή που εξαντλείται) και ταυτόχρονα προειδοποιεί την ανάγκη αντικατάστασης του στοιχείου φίλτρου.

Συνηθισμένοι τύποι

Φίλτρο εισόδου λαδιού: Εγκαταστάθηκε στη θύρα αναρρόφησης της αντλίας λαδιού, φιλτράροντας μεγαλύτερες ακαθαρσίες σωματιδίων στη δεξαμενή λαδιού (χαμηλότερη ακρίβεια, συνήθως 30-50 μm), προστατεύοντας την αντλία λαδιού.

Φίλτρο λαδιού πίεσης: Εγκαταστάθηκε στον αγωγό από την έξοδο της αντλίας λαδιού στην κύρια μονάδα, με υψηλή ακρίβεια διήθησης (10-20 μm), που αποτελεί το κύριο στάδιο διήθησης.

Φίλτρο πετρελαίου επιστροφής: Εγκαταστάθηκε στον αγωγό της δεξαμενής επιστροφής λαδιού, φιλτράροντας τις ακαθαρσίες από το λάδι που επιστρέφεται από την κύρια μονάδα, εμποδίζοντας τη μόλυνση του λαδιού στη δεξαμενή.

Iii. Αρχή λειτουργίας του συμπιεστή Atlas Copco Screw

Το λιπαντικό λάδι οδηγείται από την αντλία λαδιού και εισέρχεται στο φίλτρο λαδιού, όταν διέρχεται από τα καναλιών μικρο-πορτοφολιών του στοιχείου φίλτρου, οι ακαθαρσίες παρεμποδίζονται στην επιφάνεια ή μέσα στο στοιχείο του φίλτρου και το καθαρό λάδι ρέει από την έξοδο και εισέρχεται στα τμήματα λίπανσης της κύριας μονάδας. Όταν το στοιχείο του φίλτρου είναι φραγμένο και η διαφορά πίεσης μεταξύ της εισόδου και της εξόδου φτάνει στην τιμή καθορισμένου της βαλβίδας παράκαμψης (συνήθως 0,3-0,5 MPa), ανοίγει η βαλβίδα παράκαμψης, επιτρέποντας στο λάδι να περάσει απευθείας μέσω του καναλιού παράκαμψης στο σύστημα (αυτή τη στιγμή, το λάδι δεν έχει περάσει από το φίλτρο και πρέπει να αντικατασταθεί αμέσως).

Iv. Βασικοί δείκτες απόδοσης του συμπιεστή Atlas Copco Screw

Ακρίβεια φίλτρου: Η ελάχιστη διάμετρος σωματιδίων που μπορεί να παρεμποδιστεί αποτελεσματικά, τόσο υψηλότερη είναι η ακρίβεια (τόσο μικρότερη είναι η τιμή), τόσο καλύτερο είναι το φαινόμενο φιλτραρίσματος, συνήθως απαιτεί ≥ 10 μm.

Χωρητικότητα ρύπων: Το συνολικό ποσό των ακαθαρσιών που μπορεί να φιλοξενήσει το στοιχείο του φίλτρου, τόσο μεγαλύτερη είναι η χωρητικότητα, τόσο μεγαλύτερη είναι η διάρκεια ζωής.

Απώλεια πίεσης: Η απώλεια πίεσης ενός νέου στοιχείου φίλτρου πρέπει να είναι ≤ 0,1 MPa, πολύ υψηλή θα αυξήσει το φορτίο στην αντλία λαδιού και θα μειώσει την απόδοση του συστήματος.

Η πίεση ανοίγματος της βαλβίδας παράκαμψης: πρέπει να ταιριάζει με το σχεδιασμό του συστήματος, πολύ χαμηλό μπορεί να προκαλέσει μη φιλτραρισμένο λάδι για να εισέλθει στην κύρια μονάδα, πολύ υψηλή μπορεί να προκαλέσει υπερπίεση αγωγών.

V. Κοινά σφάλματα και συντήρηση του συμπιεστή Atlas Copco Screp Air

Μπλοκάρισμα στοιχείου φίλτρου

Συμπτώματα: Αυξημένη διαφορά πίεσης πριν και μετά το φίλτρο λαδιού (πάνω από 0,3 MPa), η μη φυσιολογική πίεση λαδιού, η αυξημένη θερμοκρασία της κύριας μονάδας.

Λόγοι: Μακροπρόθεσμη έλλειψη αντικατάστασης λιπαντικού πετρελαίου, υπερβολική σκόνη στο περιβάλλον, αυξημένη φθορά της κύριας μονάδας με αποτέλεσμα μεγάλη ποσότητα συντριμμιών.

Θεραπεία: Αντικαταστήστε αμέσως το στοιχείο του φίλτρου, ελέγξτε εάν η ποιότητα του λαδιού έχει επιδεινωθεί (εάν είναι απαραίτητο, αλλάξτε το λάδι), διερευνήστε την αιτία της κύριας φθοράς μονάδας.

Αποτυχία βαλβίδας παράκαμψης

Harm: Όταν το στοιχείο του φίλτρου είναι μπλοκαρισμένο, η βαλβίδα παράκαμψης δεν ανοίγει, προκαλώντας διακοπή ρεύματος της τροφοδοσίας, η κύρια μονάδα καίγεται λόγω έλλειψης πετρελαίου. ή η βαλβίδα παράκαμψης ανοίγει πρόωρα, το μη φιλτραρισμένο λάδι εισέρχεται στο σύστημα.

Θεραπεία: Αντικαταστήστε το συστατικό της βαλβίδας παράκαμψης, βαθμονομήστε τακτικά την πίεση ανοίγματος της βαλβίδας.

Διαρροή

Λόγοι: Γήρανση Σφραδίωσης Τμήματα του περιβλήματος φίλτρου λαδιού, χαλαρά μπουλόνια εγκατάστασης.

Θεραπεία: Αντικαταστήστε τη φλάντζα σφράγισης, σφίξτε τα μπουλόνια σύμφωνα με την καθορισμένη ροπή, αποτρέψτε τη διαρροή λαδιού που οδηγεί σε μείωση της στάθμης του λαδιού.
