I. Λειτουργίες πυρήνα και αρχές λειτουργίας του στοιχείου φίλτρου λαδιού για τους συμπιεστές ATLAS COPCO Air
Οι ακαθαρσίες φιλτραρίσματος: Όταν κυκλοφορεί το λιπαντικό έλαιο, το στοιχείο φίλτρου λαδιού παρεμποδίζει τα σωματίδια με διάμετρο ≥ 10 μm (τα στοιχεία φίλτρου ακριβείας μπορούν να φιλτράρουν έως 5 μm ή λιγότερο) μέσω του εσωτερικού υλικού φίλτρου, προστατεύοντας τις επιφάνειες τριβής (όπως οι κύλινδροι εδράνου, οι επιφάνειες των δοντιών)) από τις γρατζουνιές.
Διατήρηση της ποιότητας του πετρελαίου: Μείωση της εναπόθεσης ιλύος (προϊόντα οξείδωσης του λίπους πετρελαίου) στο σύστημα, παρατείνοντας τη διάρκεια ζωής του λίπανσης.
Εξασφάλιση της κυκλοφορίας: Κατά τη διάρκεια του φιλτράρισμα, διατηρώντας την αντίσταση ροής λαδιού λίπανσης μέσα σε ένα λογικό εύρος (συνήθως ≤ 0,2 MPa), εξασφαλίζοντας επαρκή παροχή λαδιού σε όλες τις περιοχές λίπανσης.
Διαδικασία εργασίας: Το λιπαντικό λάδι εισέρχεται από το εξωτερικό ή το εσωτερικό του στοιχείου του φίλτρου, περνάει από το υλικό του φίλτρου για διήθηση και το καθαρό λάδι ρέει από την άλλη πλευρά, με τις ακαθαρσίες να διατηρούνται στην επιφάνεια ή στο εσωτερικό του υλικού του φίλτρου.
Ii. Κοινοί τύποι και δομικά χαρακτηριστικά του στοιχείου φίλτρου λαδιού για τους συμπιεστές ATLAS COPCO Air
Σύμφωνα με τη μέθοδο και τη δομή φιλτραρίσματος, τα στοιχεία φίλτρου λαδιού για τους συμπιεστές αέρα χωρίζονται κυρίως σε:
Στοιχείο φίλτρου λαδιού πλήρους ροής
Χαρακτηριστικά: Συνδεδεμένα σε σειρά στο κύριο πέρασμα λαδιού, όλο το λίπανση πρέπει να περάσει από το στοιχείο φίλτρου για διήθηση πριν εισέλθει στην περιοχή λίπανσης. Η αποτελεσματικότητα της διήθησης είναι υψηλή (συνήθως ≥ 95%).
Εφαρμογή: Το κύριο σύστημα διήθησης των περισσότερων αεροσυμπιεστών (όπως ο τύπος βιδών και ο τύπος εμβόλου), ο οποίος είναι το συστατικό διήθησης πυρήνα.
Στοιχείο φίλτρου λαδιού διαχωρισμού τύπου λάδι
Χαρακτηριστικά: Φιλτράρει μόνο ένα τμήμα του λιπαντικού λαδιού (περίπου 10%-15%), με υψηλότερη ακρίβεια διήθησης (ικανή να φιλτράρει τις ακαθαρσίες μικρότερες από 3 μm), που συνήθως χρησιμοποιείται σε συνδυασμό με το στοιχείο φίλτρου τύπου πλήρους ροής.
Εφαρμογή: Συστήματα λίπανσης υψηλής ακρίβειας (όπως τα έδρανα μεγάλων αεροσυμπιεστών), για βοηθητικό καθαρισμό του λιπαντικού ελαίου.

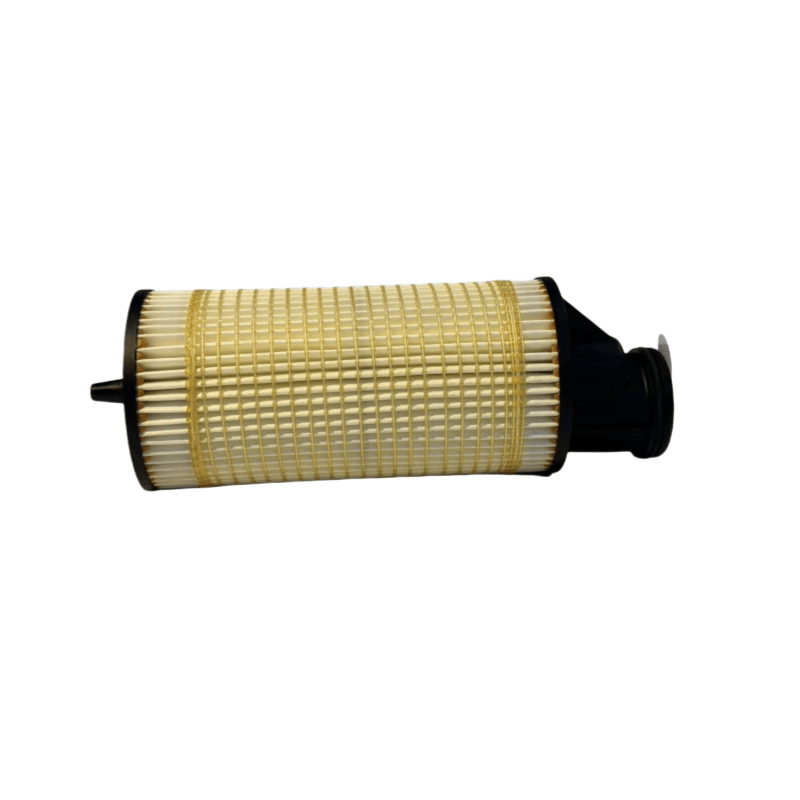

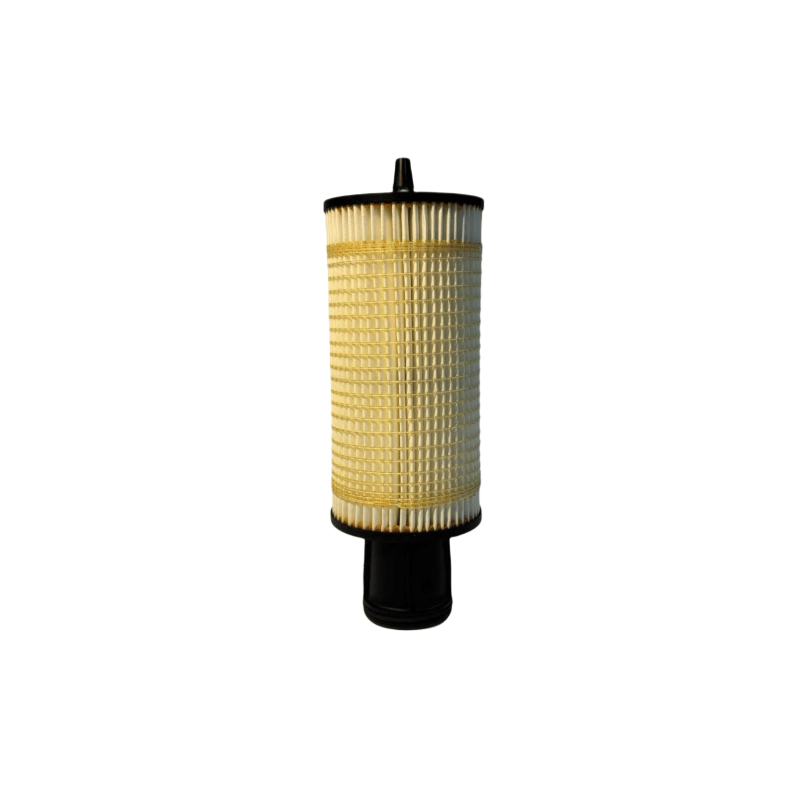

Δομική σύνθεση
Υλικό φίλτρου: Κυρίως υλικό φίλτρου χαρτιού που υποβλήθηκε σε αγωγή με ρητίνη (χαμηλού κόστους, μεγάλη περιοχή διήθησης), μεταλλικό πλέγμα (ανθεκτικό σε υψηλές θερμοκρασίες, κατάλληλο για επαναλαμβανόμενο καθαρισμό, κατάλληλο για σκληρές συνθήκες), σύνθετες ίνες (συνδυάζοντας την αποτελεσματικότητα και την ικανότητα σκόνης).
Κέλυφος: φύλλο σιδήρου ή πλαστικό κέλυφος, με ενσωματωμένο πλαίσιο υποστήριξης (για να αποφευχθεί η παραμόρφωση του υλικού του φίλτρου) και η βαλβίδα παράκαμψης (ανοίγει αυτόματα όταν το στοιχείο του φίλτρου είναι φραγμένο και η διαφορά πίεσης υπερβαίνει την τιμή καθορισμένη για να αποφευχθεί η διακοπή του πετρελαίου).
Iii. Βασικές παραμέτρους και βάση επιλογής για το στοιχείο φίλτρου λαδιού των συμπιεστών ATLAS COPCO Air
Ακρίβεια φίλτρου: Η ελάχιστη διάμετρος σωματιδίων που μπορεί να παρεμποδιστεί αποτελεσματικά, συνήθως 5 μm, 10 μm, 20 μm. Όσο υψηλότερη είναι η ακρίβεια, τόσο καλύτερη είναι η προστασία για τα εξαρτήματα, αλλά πρέπει να ταιριάζει με το ιξώδες και τον ρυθμό ροής του λιπαντικού λαδιού (πολύ υψηλή ακρίβεια μπορεί να αυξήσει την αντίσταση).
Ονομαστική ροή: Πρέπει να ταιριάζει με τη ροή εξόδου της αντλίας λιπαντικού του συμπιεστή του αέρα (όπως 100 L/min), εξασφαλίζοντας την ομαλή κυκλοφορία του πετρελαίου.
Πίεση ανοίγματος βαλβίδας παράκαμψης: συνήθως 0,3 - 0,5 MPa. Όταν το στοιχείο του φίλτρου είναι φραγμένο και η διαφορά πίεσης υπερβαίνει αυτήν την τιμή, η βαλβίδα παράκαμψης ανοίγει για να αποφευχθεί η διακοπή του πετρελαίου (αλλά το μη φιλτραρισμένο λάδι θα εισέλθει στο σύστημα, μόνο για προστασία έκτακτης ανάγκης).
Προδιαγραφή διεπαφής: Η διεπαφή με σπείρωμα (όπως M20 × 1,5, G3/4) ή σύνδεση φλάντζας πρέπει να ταιριάζει με τη βάση στοιχείου φίλτρου.
Χωρητικότητα: Η συνολική ποσότητα ακαθαρσιών που μπορεί να φιλοξενήσει το στοιχείο φίλτρου (όπως 50G), τόσο μεγαλύτερη είναι η χωρητικότητα, τόσο μεγαλύτερος είναι ο κύκλος αντικατάστασης.
Iv. Κύκλος αντικατάστασης και προδιαγραφές λειτουργίας για το στοιχείο φίλτρου λαδιού των συμπιεστών ATLAS COPCO Air
Κύκλος αντικατάστασης
Τακτική λειτουργία: Σύμφωνα με τις απαιτήσεις του εγχειριδίου αεροσυμπιεστών, συνήθως αντικαταστάθηκε μία φορά κάθε 2000 - 4000 ώρες (συγχρονισμένη με την αντικατάσταση λίπανσης πετρελαίου).
Σοβαρή λειτουργία: Σε περιβάλλοντα με πολλή σκόνη, συχνή έναρξη του συμπιεστή αέρα ή ταχεία υποβάθμιση της ποιότητας του πετρελαίου, ο κύκλος αντικατάστασης θα πρέπει να μειωθεί σε 1000 - 2000 ώρες.
Βάση κρίσης: Παρακολουθήστε τη διαφορά πίεσης μεταξύ του στοιχείου φίλτρου και του εξωτερικού μέσω του μετρητή πίεσης, όταν υπερβαίνει τα 0,2 MPa (για ορισμένα μοντέλα, 0,3 MPa), απαιτείται αντικατάσταση δύναμης.
Βήματα αντικατάστασης
Σταματήστε το μηχάνημα και απελευθερώστε την πίεση: Κλείστε τον συμπιεστή αέρα, απελευθερώστε την πίεση στο πέρασμα λαδιού λίπανσης (ανοίξτε τη βαλβίδα αποστράγγισης ή ελαφρώς χαλαρώστε το στοιχείο φίλτρου για την εξάτμιση).
Αφαιρέστε το παλιό στοιχείο φίλτρου: Χρησιμοποιήστε ένα ειδικό κλειδί για να ξεβιδώσετε το παλιό στοιχείο φίλτρου, καθαρίστε την επιφάνεια στεγανοποίησης της βάσης (αποφύγετε το υπολειμματικό σφραγιστικό ή τις ακαθαρσίες).
Εγκατάσταση ενός νέου στοιχείου φίλτρου: Εφαρμόστε ένα στρώμα καθαρού λαδιού λίπανσης στον δακτύλιο στεγανοποίησης του νέου στοιχείου φίλτρου. Χρησιμοποιώντας τα χέρια σας, σφίξτε το μέχρι να φτιάξει ο δακτύλιος σφράγισης στη βάση. Στη συνέχεια, συνεχίστε να το σφίγγετε κατά 1/2 έως 3/4 μιας στροφής (αποφύγετε την υπερβολική σφράγιση που μπορεί να βλάψει τα σπειρώματα ή τον δακτύλιο σφράγισης). Επιθεώρηση καυσαερίων: Ξεκινήστε τον συμπιεστή αέρα για μια σύντομη περίοδο λειτουργίας και, στη συνέχεια, σταματήστε το. Ελέγξτε για τυχόν διαρροές και αφαιρέστε επίσης τον αέρα από το κύκλωμα λαδιού.
