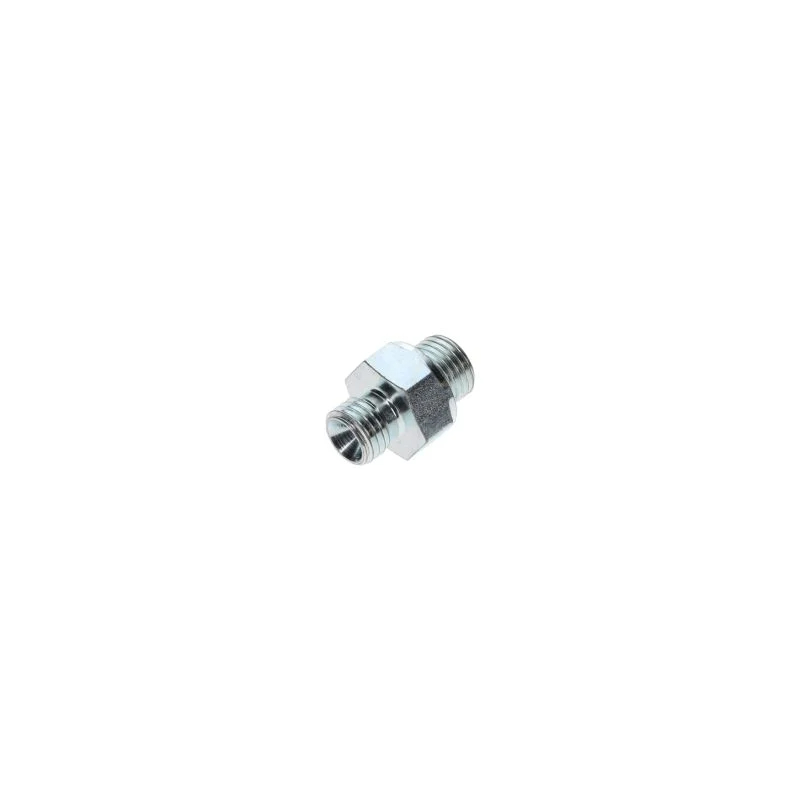

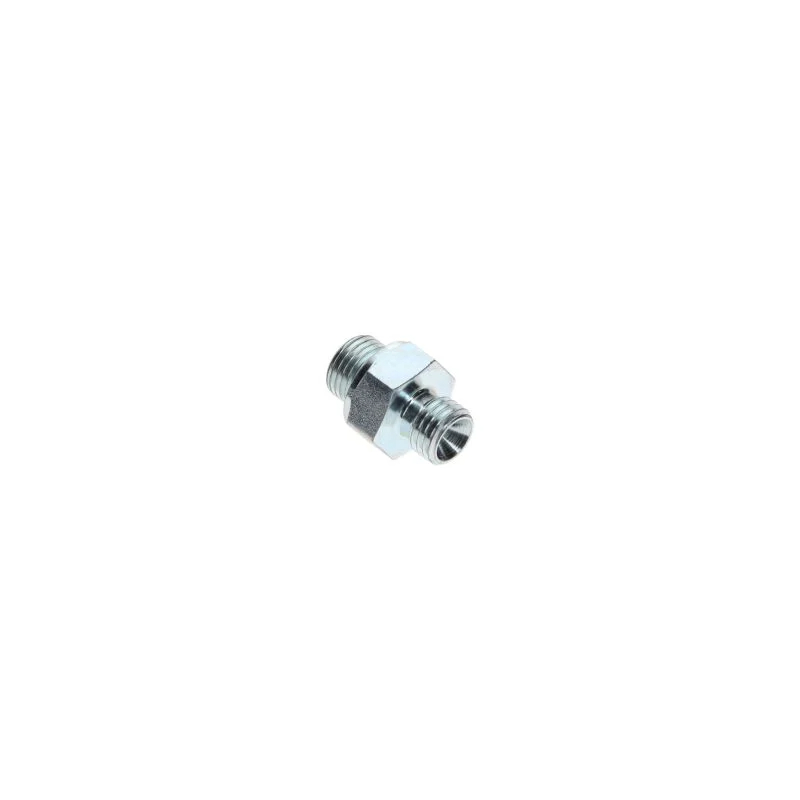

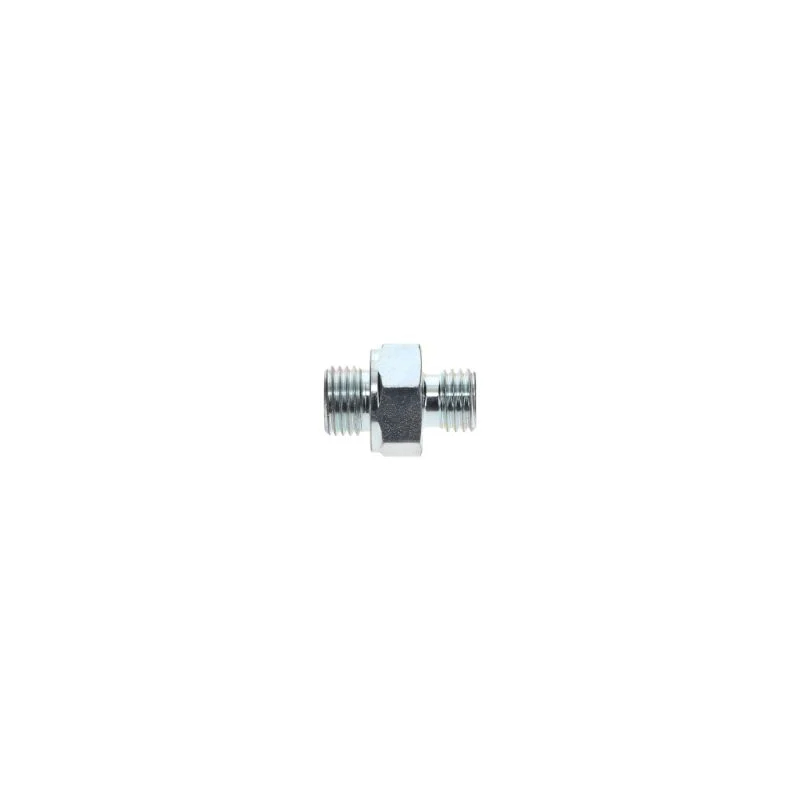

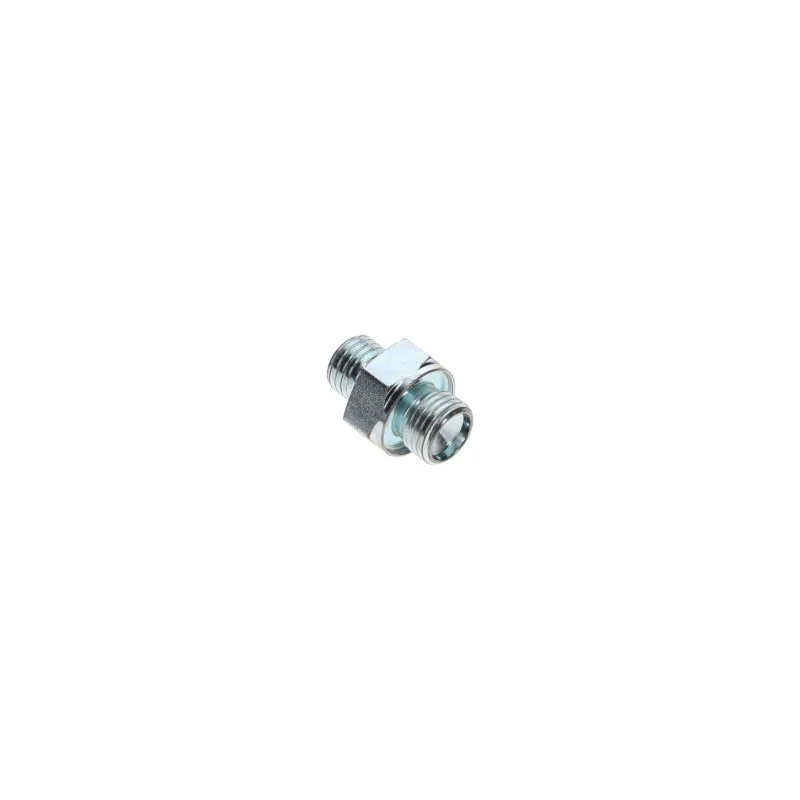

Σύνδεσμος Atlas Copco
I. Βασικές παραμέτρους έννοιες
M12: Υποδεικνύει ότι η ονομαστική διάμετρος του μπουλονιού είναι 12mm (η κύρια διάμετρος του νήματος, που είναι η μέγιστη διάμετρος του εξωτερικού σπειρώματος).
1,5: Υποδεικνύει ότι το βήμα είναι 1,5mm (η αξονική απόσταση μεταξύ δύο γειτονικών σπειρώσεων), η οποία είναι ένας τύπος λεπτού σπιτιού (το κύριο βήμα του M12 είναι 1,75mm).
Χαρακτηριστικά λεπτών θηλυκών: Σε σύγκριση με τα χοντρά σπειρώματα, το M12 × 1,5 έχει περισσότερα δ
Ii. Κοινά υλικά και βαθμοί αντοχής
Τα μπουλόνια του συμπιεστή αέρα πρέπει να αντέχουν δόνηση, αλλαγές θερμοκρασίας (από κανονική θερμοκρασία έως πάνω από 150 ℃) και μια ορισμένη προφόρτιση. Η επιλογή του υλικού και της δύναμης είναι κρίσιμη:
Υλικό:
Κανονικές συνθήκες: χάλυβας χαμηλής άνθρακα (όπως Q235), χάλυβας μεσαίου άνθρακα (όπως 45 χάλυβα), κατάλληλο για περιοχές μη φορτωτικών και χαμηλής ονόμας.
Σοβαρές συνθήκες (υψηλή θερμοκρασία, υγρασία, ομίχλη λαδιού): κράμα χάλυβα (όπως 40CR, 35CRMO), υψηλή αντοχή, αντίσταση κόπωσης. Ανοξείδωτος χάλυβα (όπως 304, 316), ανθεκτικό στη διάβρωση, κατάλληλη για συμπιεστές αέρα χωρίς πετρέλαιο ή συμπιεστές αέρα με τρόφιμα.
Βαθμοί δύναμης:
Παράδειγμα Σήμανσης: 8.8 Βαθμός, 10.9 Βαθμός (η κεφαλή του μπουλονιού έχει συνήθως σήμανση).
Σημασία: Ο αριθμός πριν από το δεκαδικό σημείο × 100 είναι η αντοχή εφελκυσμού (MPA), ο αριθμός μετά το δεκαδικό σημείο × 10 είναι ο λόγος απόδοσης (αντοχή απόδοσης / αντοχή σε εφελκυσμό).
8.8 Βαθμός: Αντοχή εφελκυσμού 800MPa, ισχύς απόδοσης 640MPa, κατάλληλη για μεσαία φορτία (όπως σύνδεση του περιβλήματος του συμπιεστή αέρα).
10.9 Βαθμός: Αντοχή εφελκυσμού 1000MPa, αντοχή απόδοσης 900MPa, κατάλληλη για υψηλά φορτία (όπως σύνδεση κυλινδροκεφαλής και κυλινδρικού σώματος σε θέσεις υψηλής πίεσης).
Iii. Τύπος κεφαλής και μέθοδος κατά της ωοτοκίας
Τύπος κεφαλής: Επιλέξτε με βάση τη συμβατότητα χώρου εγκατάστασης και εργαλείων:
Hexagon Head (πιο κοινή): εξωτερική κεφαλή εξάγωνου (GB/T 5782 πλήρες νήμα, GB/T 5783 μερικό νήμα), κατάλληλο για σύσφιξη με ένα κλειδί, που χρησιμοποιείται ευρέως.
Εσωτερική Hexagon Head: Η κεφαλή είναι μια εσωτερική εξαγωνική τρύπα, κατάλληλη για περιοχές με στενό χώρο (όπως εσωτερική σταθεροποίηση αγωγών του αεροσυμπιεστή), με μεγαλύτερη ροπή σύσφιξης.
Τα μέτρα κατά της ωοτοκίας: Κατά τη διάρκεια της λειτουργίας του συμπιεστή αέρα, ο δόνηση είναι μεγάλος, απαιτείται πρόσθετη αντι-ακτινοβολία:
Άνοιξη Ρύθμιση: βασιζόμενη στην ελαστική παραμόρφωση για να δημιουργηθεί προφόρτιση, αποτρέποντας τη χαλάρωση (συνήθως χρησιμοποιείται σε απλές συνθήκες).
Αντι-χροιά παξιμάδι: με νάιλον δακτύλιο (παξιμάδι ασφάλισης νάιλον) ή μεταλλικό ένθετο, μέσω δύναμης τριβής για να αποφευχθεί η χαλάρωση, κατάλληλη για θέσεις κραδασμών υψηλής συχνότητας.
Συγκόλληση νήματος: Εφαρμόστε αναερόβια κόλλα (όπως το Loctite 243) στην επιφάνεια του νήματος, μετά τη θεραπεία, σχηματίζει συγκολλητική δύναμη, αποσπώμενη και αξιόπιστη αντι-χασοπωλημένη.
