Υλικά και δομικά χαρακτηριστικά

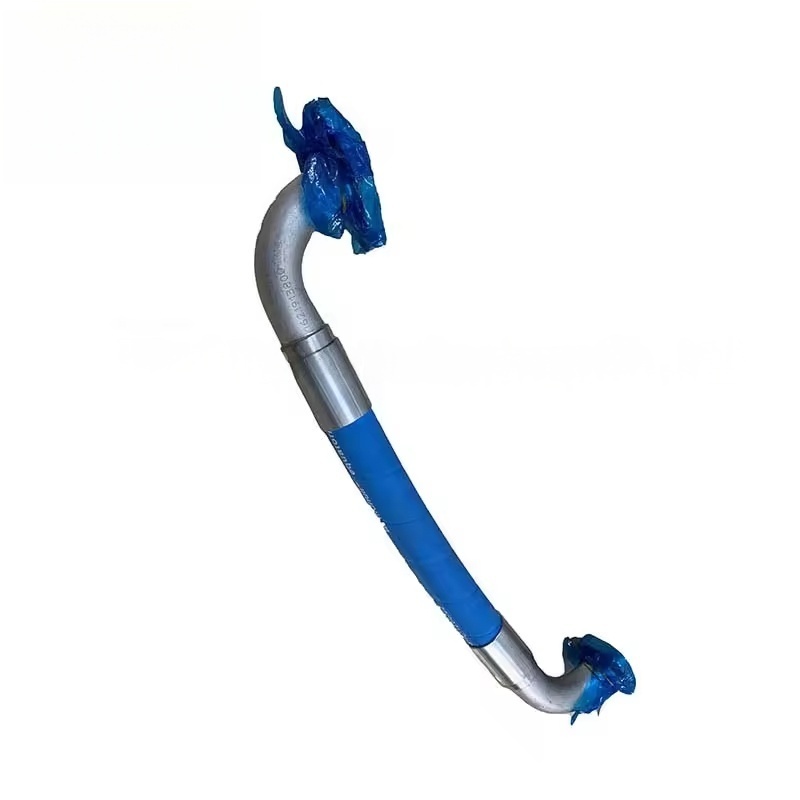

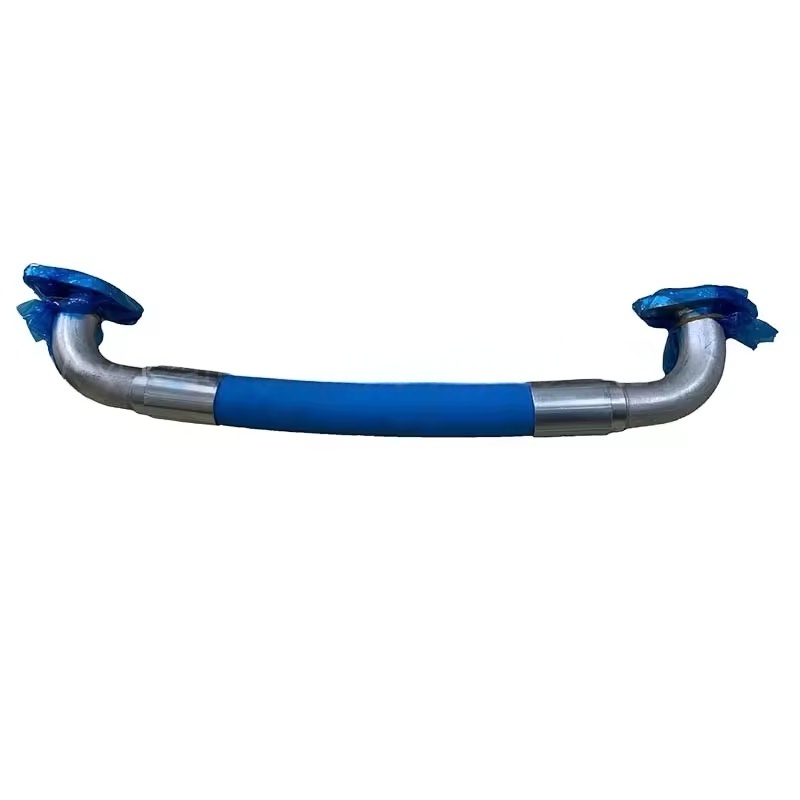

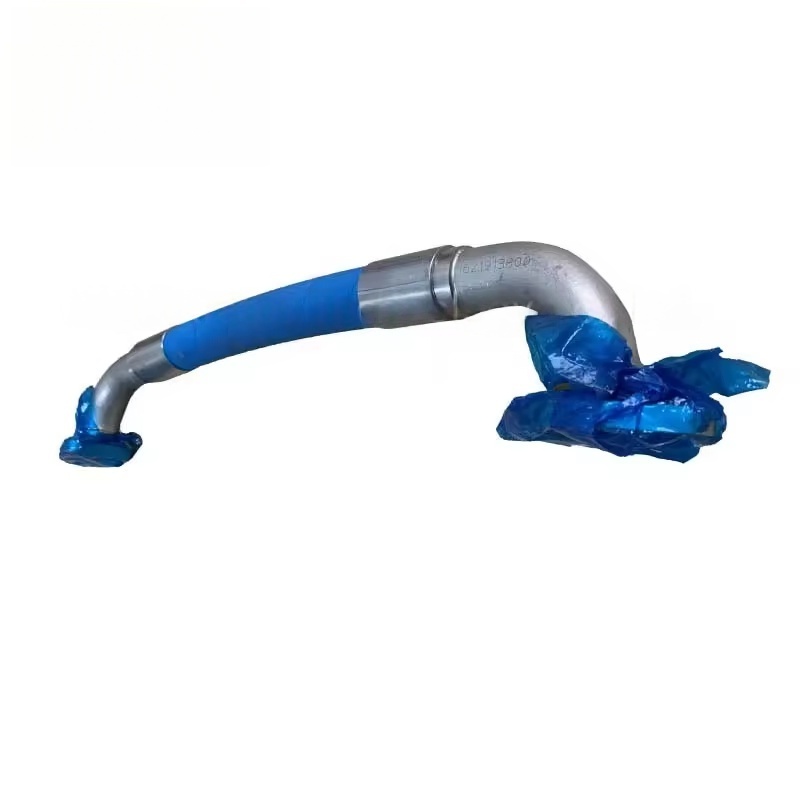

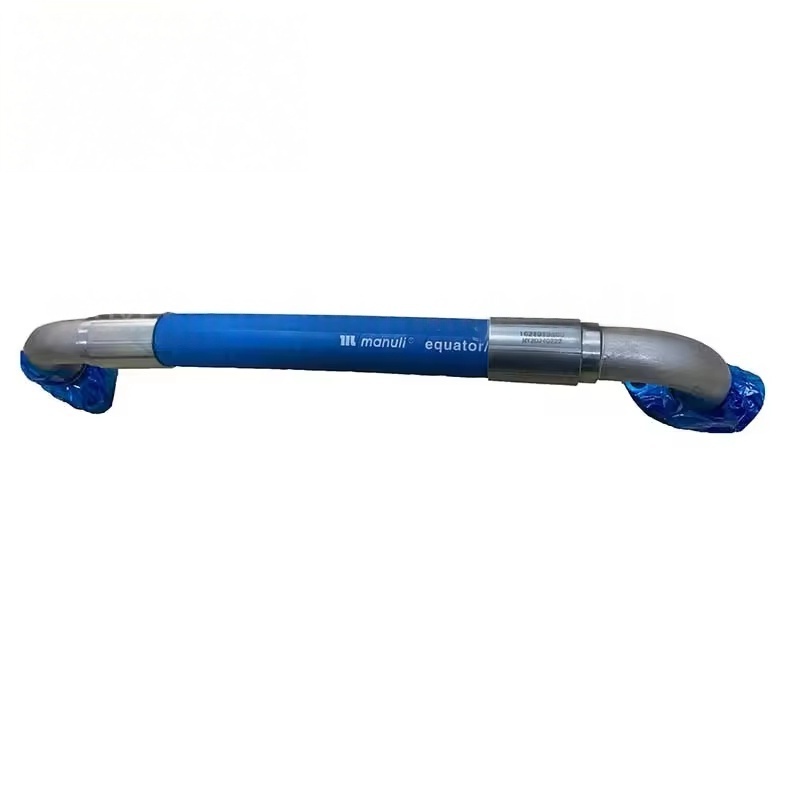

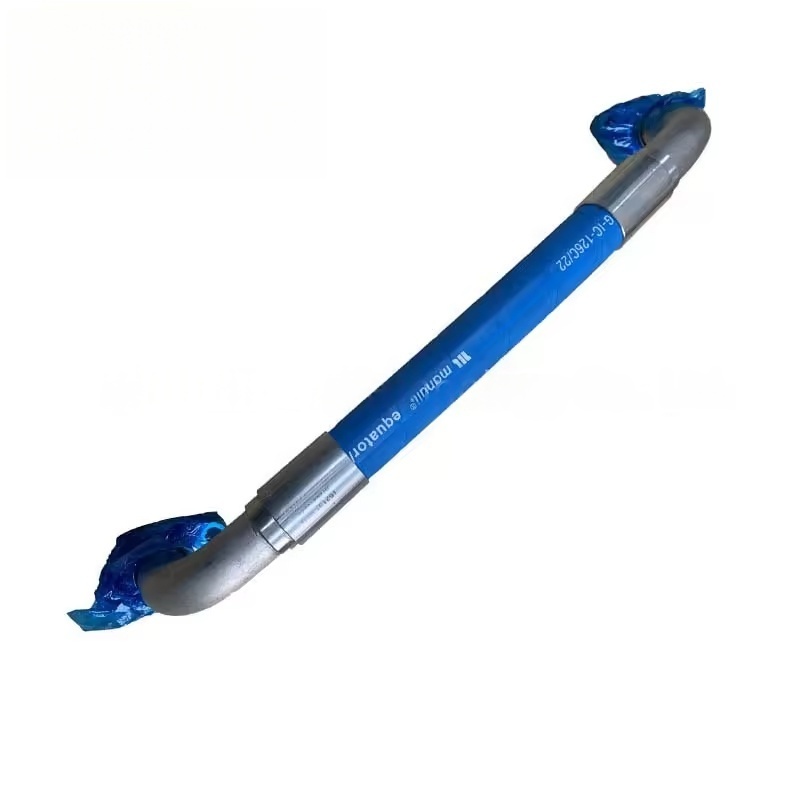

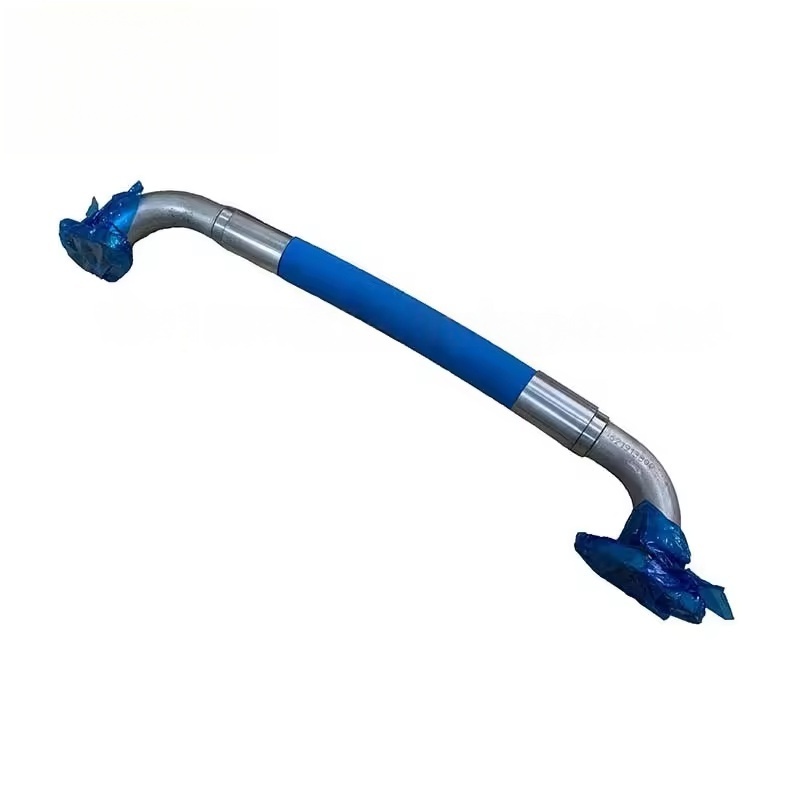

Ο αρχικός εργοστασιακός εύκαμπτος AC είναι κατασκευασμένος από σύνθετο υλικό που είναι ανθεκτικό στην υψηλή πίεση και τη γήρανση. Οι κοινές δομές περιλαμβάνουν:
Εσωτερικό στρώμα: υλικό συνθετικού καουτσούκ ή PTFE που είναι ανθεκτικό στη διάβρωση του πετρελαίου και της συμπίεσης, εξασφαλίζοντας καθαρό μέσο μεταφοράς και εμποδίζοντας τη γήρανση και τη ρωγμή.
Στρώμα ενίσχυσης: Υψηλής αντοχής υφαντού καλωδίου ή πλέγματος ινών, ενίσχυση της αντίστασης της πίεσης του σωλήνα (συνήθως ικανή να αντέξει την πίεση εργασίας των 16-30 bar, με πίεση έκρηξης να υπερβαίνει την ονομαστική πίεση κατά περισσότερο από 4 φορές).
Εξωτερικό στρώμα: ανθεκτικό στη φθορά και ανθεκτικό στο καουτσούκ ανθεκτικό σε καιρικές συνθήκες ή υλικό PVC, προστατεύοντας το εσωτερικό στρώμα και το στρώμα οπλισμού από εξωτερική τριβή, υπεριώδεις ακτίνες ή χημική διάβρωση.
Ταυτόχρονα, τα άκρα του εύκαμπτου σωλήνα είναι εξοπλισμένα με μεταλλικές αρθρώσεις (όπως γρήγορες συνδέσεις, αρθρώσεις με σπείρωμα), εξασφαλίζοντας μια σφραγισμένη σύνδεση με τη διεπαφή εξοπλισμού.
Λειτουργίες και σενάρια εφαρμογής
Ο εύκαμπτος σωλήνας εναλλασσόμενου ρεύματος χρησιμοποιείται κυρίως σε συστήματα μηχανών βιδών για:
Σύνδεση εξαρτημάτων που δεν μπορούν να συνδεθούν απευθείας λόγω άκαμπτων σωληνώσεων (όπως από την έξοδο του συμπιεστή στη δεξαμενή αποθήκευσης, φιλτράρισμα σε στεγνωτήριο κ.λπ.).
Απορροφώντας δόνηση από τη λειτουργία του εξοπλισμού, μειώνοντας τη φθορά ή τη χαλάρωση των σωληνώσεων λόγω συντονισμού.
Προσαρμογή των περιορισμών χώρου εγκατάστασης, διευκολύνοντας τη διάταξη σωληνώσεων και αργότερα τη συντήρηση και την αποσυναρμολόγηση.
Τα διαφορετικά μήκη και οι διαμέτρους των εύκαμπτων σωλήνων μπορούν να ικανοποιήσουν τις απαιτήσεις διαφορετικών ρυθμών ροής και αποστάσεις εγκατάστασης.
Βασικά σημεία για την επιλογή μοντέλου
Κατά την επιλογή ενός μοντέλου, πρέπει να επικεντρωθούν οι ακόλουθες παράμετροι:
Προδιαγραφές διαμέτρου: Επιλέξτε με βάση τον ρυθμό ροής του συμπιεσμένου αέρα, οι κοινές εσωτερικές διαμέτρους περιλαμβάνουν 10mm, 16mm, 25mm (που αντιστοιχούν σε 1/4 ", 3/8", 1 "σε αυτοκρατορικές μονάδες) και πρέπει να ταιριάζει με το μέγεθος της διασύνδεσης των συστατικών σύνδεσης.
Πίεση εργασίας: Πρέπει να ικανοποιεί τη μέγιστη πίεση του συστήματος (οι μηχανές βιδών συνήθως κυμαίνονται από 10-16 bar), επιλέξτε σωλήνες με επίπεδο αντίστασης πίεσης σύμφωνα με το σύστημα.
Μήκος και τύπος άρθρωσης: Επιλέξτε με βάση την απόσταση από την απόσταση εγκατάστασης και τη μορφή διεπαφής (όπως το σπειροειδές G1/4, τον τύπο γρήγορης εισόδου, τη φλάντζα κ.λπ.), ορισμένοι εύκαμπτοι σωλήνες έχουν προσαρμοσμένα μήκη.
Μοντέλο αεροσυμπιεστών: διαφορετικές σειρές (όπως GA, ZR, G, κλπ.) Μπορεί να έχουν διαφορετικούς σωλήνες αντιστοίχισης λόγω διαφορετικών σχεδίων συστήματος, παρέχοντας μοντέλο (όπως GA45VSD) και σειριακό αριθμό εργοστασίου για ακριβή αντιστοίχιση.
