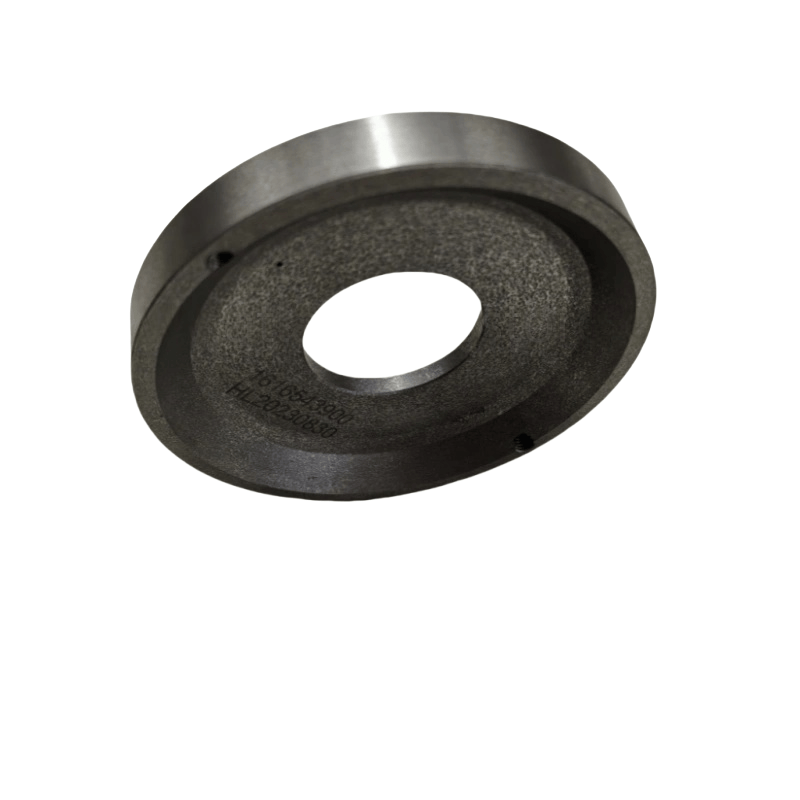

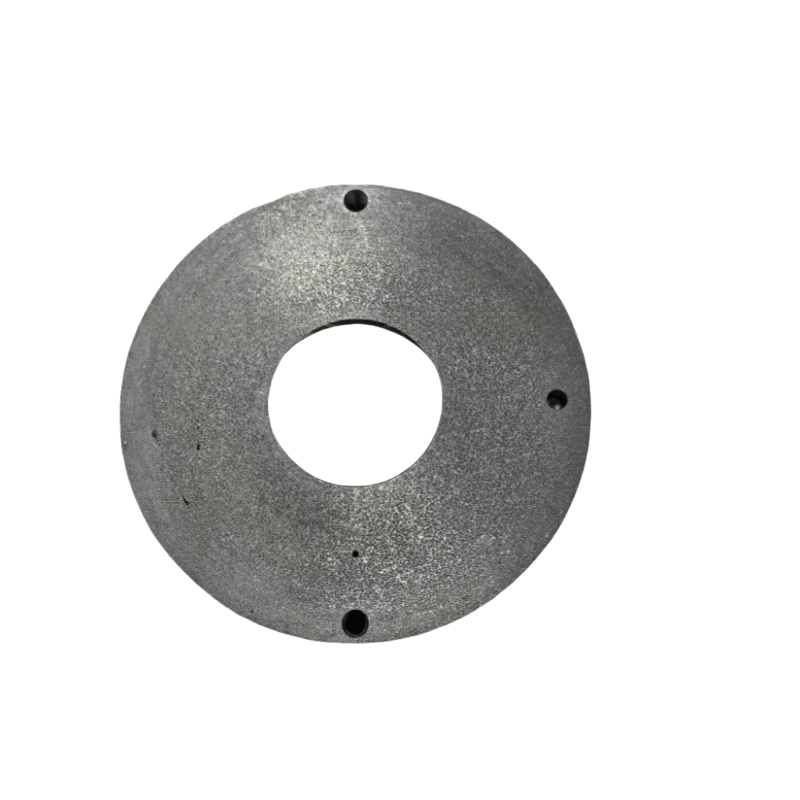

Δαχτυλίδι απόστασης συμπιεστή ATLAS COPCO AIR 1616543900

Οι κύριες λειτουργίες του Atlas Copco

Ακριβής τοποθέτηση: Κατά τη διάρκεια της συναρμολόγησης εξαρτημάτων, όπως τα έδρανα, τα γρανάζια και τα έμβολα στον αέρα συμπιεστή, ο δακτύλιος διαχωριστή εξασφαλίζει ότι τα γειτονικά μέρη διατηρούν την σχεδιασμένη αξονική κάθαρση σύμφωνα με τις απαιτήσεις σχεδιασμού, εμποδίζοντας την ταλάντωση λόγω υπερβολικής εκκαθάρισης ή τριβής λόγω ανεπαρκούς κάθαρσης.

Διακοπή φορτίου: Στα εξαρτήματα που φέρουν δύναμη όπως τα ρουλεμάν και τα μανίκια του άξονα, ο δακτύλιος διαχωριστή μπορεί να βοηθήσει στη διανομή της αξονικής δύναμης, μειώνοντας την πίεση φορτίου σε μεμονωμένα μέρη και επεκτείνοντας τη διάρκεια ζωής των εξαρτημάτων.

Βοήθεια σφράγισης: Μερικοί δακτύλιοι διαχωριστικών χρησιμοποιούνται σε συνδυασμό με δακτυλίους στεγανοποίησης για τον έλεγχο της συμπίεσης των στοιχείων σφράγισης, εξασφαλίζοντας το αποτέλεσμα σφράγισης και την πρόληψη της διαρροής πετρελαίου λίπανσης ή της διαρροής συμπιεσμένου αερίου.

Απλοποιημένη συναρμολόγηση: Οι τυποποιημένοι δακτύλιοι διαχωριστικών μπορούν να αντικαταστήσουν τα σύνθετα σχέδια των ακινήτων, τη μείωση της δυσκολίας επεξεργασίας και τη διευκόλυνση της αποσυναρμολόγησης και της συντήρησης.

Κοινές τοποθεσίες εφαρμογών

Τα κύρια συστατικά άξονα: Στα περιστρεφόμενα συστήματα άξονα των συμπιεστών αέρα τύπου βιδωτό, όπως οι άξονες των αρσενικών και θηλυκών ρότορα και οι άξονες του κινητήρα, οι δακτύλιοι διαχωριστικών συχνά εγκαθίστανται μεταξύ των ρουλεμάν και των γραναζιών (ή των συζεύξεων) για τον έλεγχο της εκκαθάρισης των εδράνων και της εκκαθάρισης των γραναζιών.

Μηχανισμός ράβδων σύνδεσης εμβόλου: Στους αεροσυμπιεστές αέρα τύπου εμβόλου, οι δακτύλιοι διαχωριστικών μπορούν να χρησιμοποιηθούν στα σημεία σύνδεσης των ράβδων σύνδεσης και των στροφαλοφόρων για να εξασφαλιστεί η ακριβής παλινδρομική κίνηση του εμβόλου στον κύλινδρο και να αποφευχθεί η σύγκρουση με την κεφαλή του κυλίνδρου.

Μεταξύ του σώματος του κυλίνδρου και του τελικού καλύμματος: Για ορισμένους αεροσυμπιεστές, ο δακτύλιος διαχωριστή χρησιμοποιείται για τον έλεγχο της απόστασης μεταξύ του σώματος του κυλίνδρου και του καλύμματος του άκρου για να εξασφαλιστεί η λογική ποσότητα συμπίεσης των εσωτερικών στοιχείων σφράγισης.

Ο πυρήνας διαχωριστή πετρελαίου: Στον κάδο συλλογής λαδιού, ο δακτύλιος διαχωριστικού μπορεί να χρησιμοποιηθεί για να διορθώσει τη θέση του πυρήνα διαχωριστή λαδιού για να εξασφαλίσει την ομοιότητα του με το σώμα του κουβάδων και να βελτιώσει την αποτελεσματικότητα του διαχωρισμού.

Υλικό και επιλογή

Υλικό: Ανάλογα με το μέγεθος της δύναμης, τη θερμοκρασία εργασίας και τις απαιτήσεις αντίστασης φθοράς, τα κοινά υλικά περιλαμβάνουν:

Συνηθισμένος ανθρακούχος χάλυβα (για σενάρια χαμηλού φορτίου, κανονικής θερμοκρασίας).

Ανοξείδωτο χάλυβα (ανθεκτικό στη διάβρωση, κατάλληλη για υγρά ή περιβάλλοντα που περιέχουν πετρέλαιο).

Κράμα χαλκού ή αλουμινίου (μαλακή υφή, μπορεί να μειώσει τη φθορά των εξαρτημάτων ζευγαρώματος, κατάλληλα για ακριβή συναρμολόγηση). Βασικές παραμέτρους:

Εσωτερική διάμετρος (που ταιριάζει με την εξωτερική διάμετρο του άξονα ή τη θέση εγκατάστασης).

Εξωτερική διάμετρος (προσαρμογή με την εσωτερική διάμετρο του τμήματος κατοικίας ή ζευγαρώματος).

Πάχος (καθορίζοντας την απόσταση απόστασης, πρέπει να συμμορφώνεται αυστηρά με τις απαιτήσεις σχεδίου, η ανοχή ελέγχεται συνήθως εντός ± 0,01 έως ± 0,05mm).

Η τραχύτητα της επιφάνειας (πρέπει να είναι ομαλή χωρίς burrs, για να αποφευχθεί η ξύλινη περιοχή ζευγαρώματος κατά τη διάρκεια της συναρμολόγησης).
