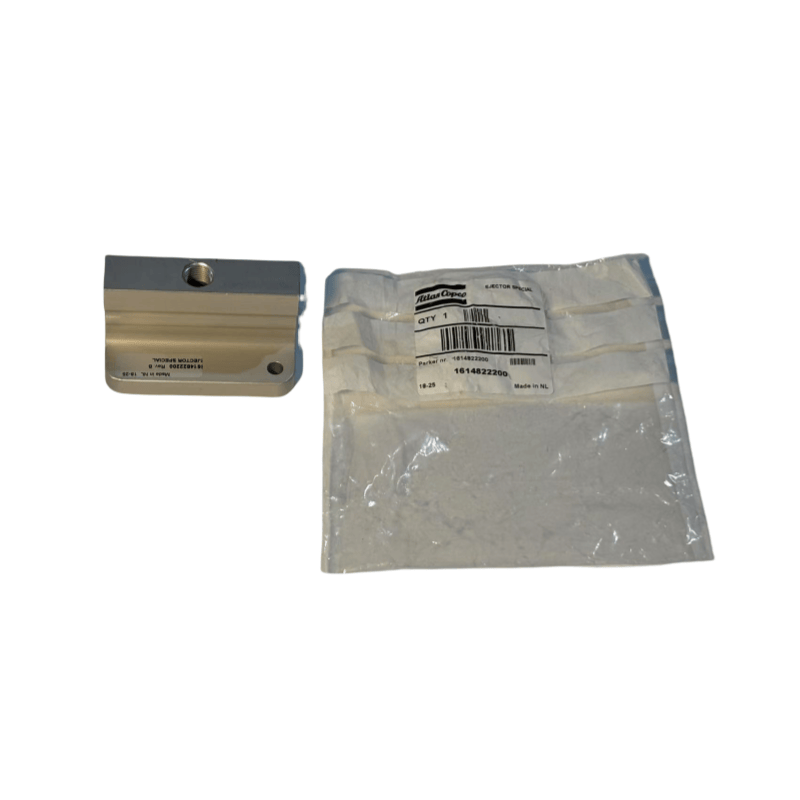

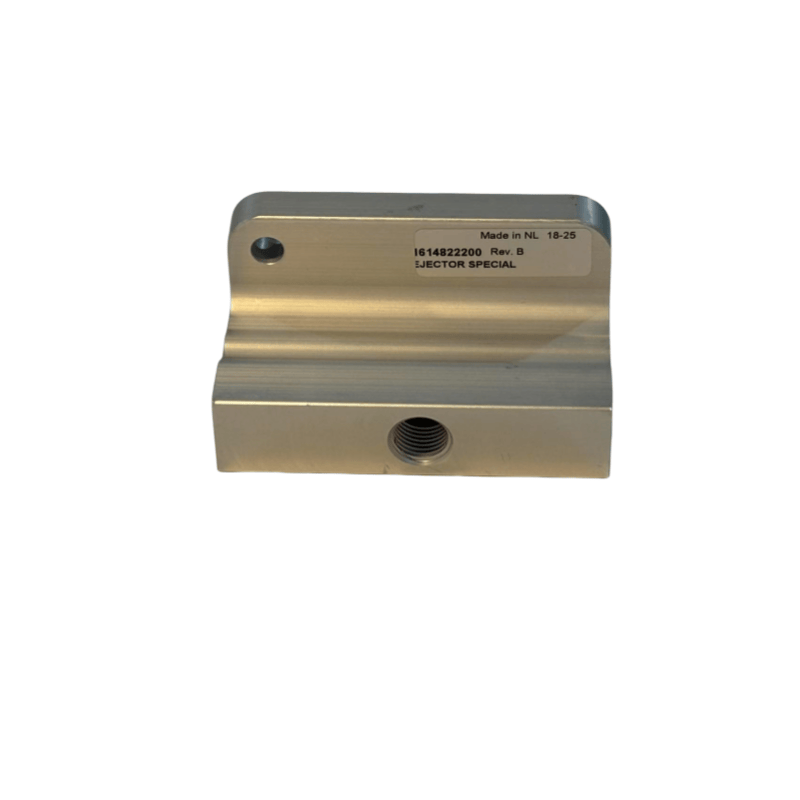

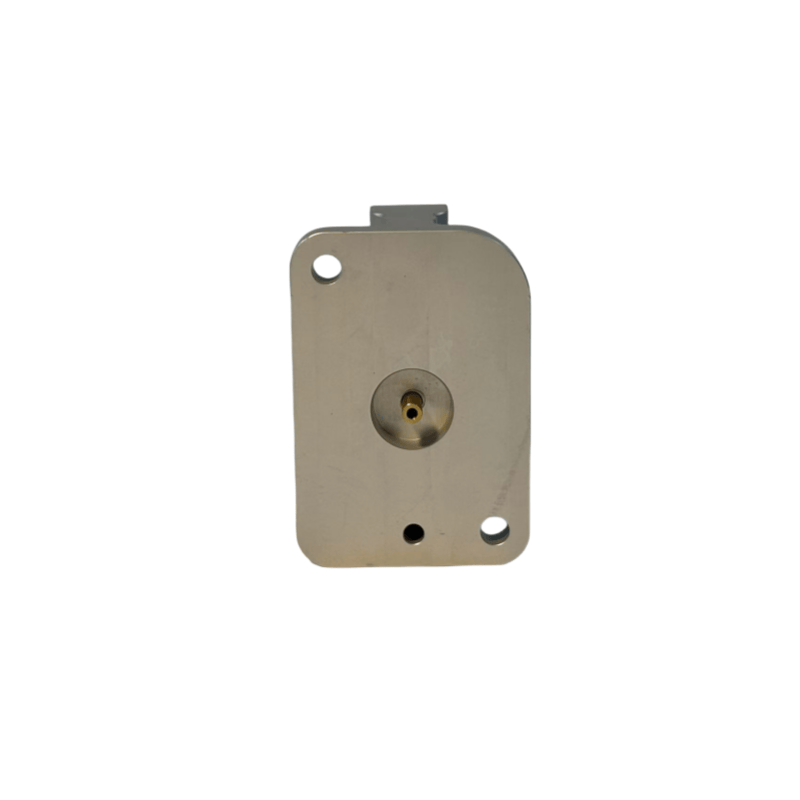

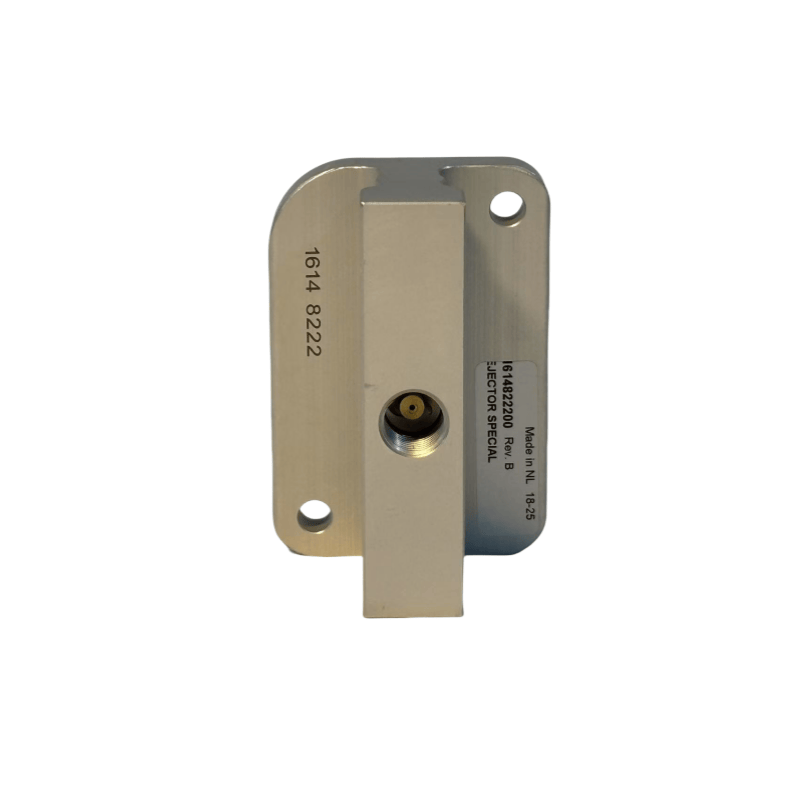

ATLAS COPCO Air Coppressor Cover Valve Μέρος 1614822200

Κύρια λειτουργία

Έλεγχος εισαγωγής και εξάτμισης:

Σε συμπιεστές αέρα τύπου εμβόλου, η βαλβίδα κάλυψης συνήθως ενσωματώνει τη βαλβίδα εισαγωγής και τη βαλβίδα εξάτμισης. Μέσα από το άνοιγμα και το κλείσιμο των βαλβίδων, σε συντονισμό με το κίνημα του εμβόλου, ολοκληρώνει την πρόσληψη αερίου (όταν εισπνέει, ανοίγει η βαλβίδα εισαγωγής και η βαλβίδα εξάτμισης) και η συμπίεση και η εκκένωση (όταν εκφορτώνει, ανοίγει η βαλβίδα εξάτμισης και η βαλβίδα εισαγωγής κλείνει), που είναι το συστατικό πυρήνα για την επίτευξη του κύκλου συμπίεσης αερίου.

Σφράγιση πίεσης:

Οι επιφάνειες στεγανοποίησης της βαλβίδας και του καλύμματος του κυλίνδρου σφραγίζονται από παρεμβύσματα ή ακριβείς ταιριάζουν για να αποφευχθεί η διαρροή συμπιεσμένου αερίου και να εξασφαλιστεί η απόδοση πίεσης στον κύλινδρο, αποφεύγοντας τη μείωση της ικανότητας συμπίεσης λόγω διαρροής.

Προστασία υπερφόρτωσης:

Ορισμένες βαλβίδες κάλυψης σχεδιάζονται με δομές προστασίας πίεσης. Όταν η πίεση μέσα στον κύλινδρο είναι ασυνήθιστα υψηλή, η βαλβίδα θα ανοίξει αυτόματα την πίεση απελευθέρωσης, εμποδίζοντας το σώμα του κυλίνδρου, το έμβολο και άλλα εξαρτήματα να υποστούν βλάβη λόγω υπερπίεσης.

Καθοδήγηση ροής αέρα:

Ο σχεδιασμός διαδρομής ροής της βαλβίδας μπορεί να βελτιστοποιήσει τη διαδρομή ροής αερίου, να μειώσει την αντίσταση στον αέρα και να βελτιώσει την αποτελεσματικότητα της πρόσληψης και την ομαλότητα των καυσαερίων του συμπιεστή αέρα.

Κοινές δομές και τύποι

Με δομική μορφή:

Βαλβίδα πλάκας ελατηρίου: αποτελείται από πλακίδια λεπτού μεταλλικού ελατηρίου (ή πλαστικές πλάκες), καθίσματα βαλβίδων και περιορισμούς, επιτυγχάνει το άνοιγμα και το κλείσιμο από την παραμόρφωση της πλάκας ελατηρίου λόγω της διαφοράς πίεσης του αερίου. Η δομή είναι απλή και έχει μια γρήγορη απόκριση, που χρησιμοποιείται ευρέως σε μικρούς συμπιεστές αέρα τύπου εμβόλου.

Βαλβίδα μπάλας / βαλβίδα πεταλούδας: Ελεγχόμενη από την περιστροφή της πλάκας μπάλας ή πεταλούδας για τον έλεγχο της on-off, με καλή απόδοση σφράγισης, κατάλληλη για συμπιεστές μέσου και υψηλής πίεσης, αλλά η δομή είναι σχετικά πολύπλοκη.

Βαλβίδα διαφράγματος: Χρησιμοποιώντας την παραμόρφωση του ελαστικού διαφράγματος για τον έλεγχο του ανοίγματος και του κλεισίματος της βαλβίδας, κατάλληλο για χαμηλή πίεση και σενάρια μικρής ροής, με ισχυρή αντοχή στη διάβρωση.

Με θέση εγκατάστασης:

Ενσωματωμένη βαλβίδα στο κάλυμμα άκρου του κυλίνδρου (που χρησιμοποιείται συνήθως σε μικρούς συμπιεστές αέρα).

Τα εξαρτήματα βαλβίδων εγκαθίστανται ανεξάρτητα στο εξωτερικό του κυλινδροκεφαλού (που χρησιμοποιούνται συνήθως σε μεγάλους αεροσυμπιεστές, διευκολύνοντας τη συντήρηση και την αντικατάσταση). Υλικό:

Πλάκα βαλβίδων / πυρήνα βαλβίδας: κυρίως κατασκευασμένο από κράματα υψηλής αντοχής (όπως χάλυβα ελατηρίου) ή πλαστικά ανθεκτικά στη φθορά (όπως το POM) και πρέπει να διαθέτει αντίσταση κόπωσης και αντοχή στην κρούση.

Βαλβίδα κάθισμα / βαλβίδα: χυτοσίδηρο, κράμα αλουμινίου ή ανοξείδωτο χάλυβα, ανάλογα με το μέσο (αέρα ή αέριο που περιέχει μικρή ποσότητα ακαθαρσιών) και το περιβάλλον, επιλέξτε ένα υλικό ανθεκτικό στη διάβρωση.

Απόδοση σφράγισης: Πρέπει να εξασφαλίζει καμία διαρροή κάτω από την ονομαστική πίεση. Συνήθως επιτυγχάνεται μέσω της ακρίβειας της επιφάνειας σφράγισης (όπως η επεξεργασία του καθρέφτη) ή της χρήσης φλάντζων σφράγισης (καουτσούκ νιτριλίου, παρεμβύσματα επικαλυμμένα με μέταλλο).

Κοινά σφάλματα και συντήρηση

Εκδηλώσεις σφάλματος:

Διαρροή αέρα: οδηγεί σε μείωση του όγκου εξαγωγής του συμπιεστή αέρα, την αδυναμία επίτευξης της απαιτούμενης πίεσης και του μη φυσιολογικού θορύβου λειτουργίας.

Βαλβίδα μπλοκάρισμα: προκαλείται από ακαθαρσίες, συσσώρευση λεκέδων λαδιού ή παραμόρφωση της πλάκας βαλβίδας, με αποτέλεσμα τη βαλβίδα να μην μπορεί να ανοίξει ή να κλείσει κανονικά, ενδεχομένως προκαλώντας μη φυσιολογική πίεση κυλίνδρου.

Πλάκα βαλβίδων: που προκαλείται από μακροχρόνια δόνηση υψηλής συχνότητας ή κόπωση υλικού, η οποία θα επηρεάσει σοβαρά τον κύκλο συμπίεσης και ακόμη και θα βλάψει το σώμα του κυλίνδρου.
