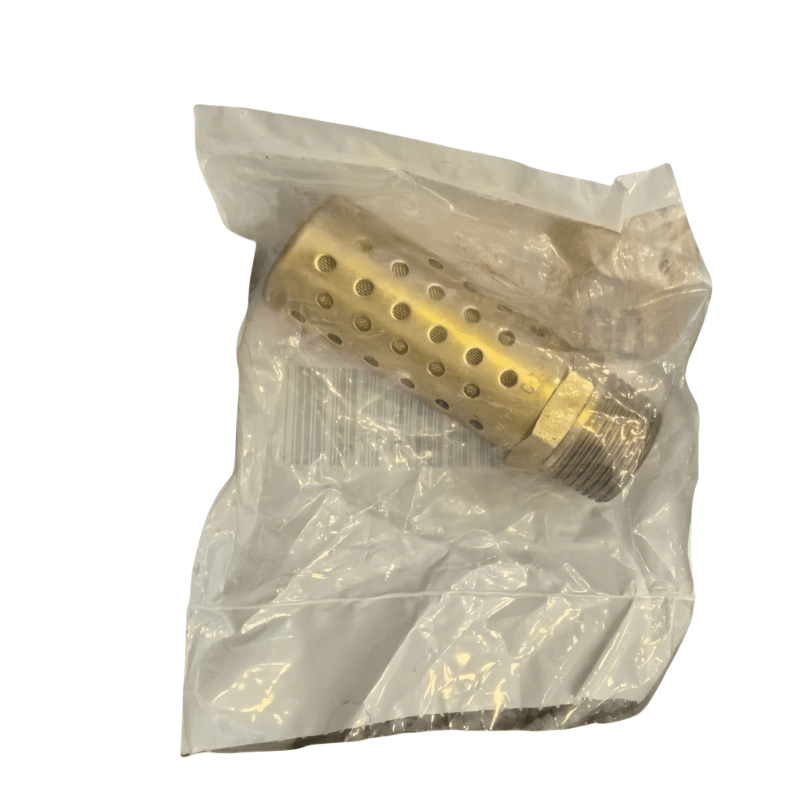

Atlas Copco Air Compressor Muffler 1614681900

Οι κύριες λειτουργίες των σιγαστήρων Copco Atlas

Μείωση και εξασθένηση του θορύβου: Κατά τη λειτουργία του αέρα συμπιεστή, οι θύρες πρόσληψης και εξάτμισης θα παράγουν έντονο θόρυβο λόγω της διαταραχής της ροής αέρα υψηλής ταχύτητας (συνήθως από 80 έως 120 ντεσιμπέλ). Το σιγαστήρα απορροφά και αντανακλά τα ηχητικά κύματα μέσω μιας συγκεκριμένης δομής, μειώνοντας τον θόρυβο στα πρότυπα προστασίας του περιβάλλοντος (γενικά ≤ 85 ντεσιμπέλ), προστατεύοντας την ακοή του χειριστή και μειώνοντας τις επιπτώσεις στο περιβάλλον.

Σταθεροποιώντας τη ροή του αέρα: Ορισμένα σιγαστήρες έχουν σχεδιαστεί για να βελτιστοποιούν τη διαδρομή ροής αέρα, μειώνοντας τις αναταραχές και αποφεύγοντας την απώλεια πίεσης που προκαλείται από τη χαοτική ροή αέρα, εξασφαλίζοντας την απόδοση πρόσληψης και εξάτμισης του αέρα συμπιεστή.

Φιλτράρισμα και προστασία: Το σιγαστήρα πρόσληψης ενσωματώνει συχνά τις λειτουργίες φιλτραρίσματος για να αποτρέψει την είσοδο της σκόνης και των ακαθαρσιών στον αεροσυμπιεστή, μειώνοντας τη φθορά του εξοπλισμού και την επέκταση της διάρκειας ζωής του.

Κοινοί τύποι και σενάρια εφαρμογής

Με βάση τη θέση και τη λειτουργία της εγκατάστασης, χωρίζονται κυρίως στις ακόλουθες κατηγορίες:

Σιγαστήρας εισαγωγής

Εγκαταστάθηκε στη θύρα εισαγωγής του συμπιεστή αέρα, που χρησιμοποιείται για τη μείωση του αεροδυναμικού θορύβου που παράγεται κατά τη διάρκεια της αναρρόφησης.

Η δομή είναι ένας συνδυασμός αντίστασης (χρησιμοποιώντας κοιλότητα για να αντικατοπτρίζουν τα ηχητικά κύματα) και αντίσταση (υλικά απορρόφησης ήχου, όπως υαλοβάμβακα, πορώδη κεραμικά), λαμβάνοντας υπόψη τόσο τη μείωση του θορύβου όσο και την αποτελεσματικότητα της πρόσληψης.

Κατάλληλο για όλους τους τύπους συμπιεστών αέρα, ειδικά συμπιεστών αέρα εμβόλου και βιδών.

Εξάτμιση

Εγκαταστάθηκε στη θύρα εξάτμισης του συμπιεστή αέρα ή στον σωλήνα εξάτμισης της δεξαμενής αποθήκευσης, μειώνοντας τον θόρυβο ροής αέρα υψηλής πίεσης κατά τη διάρκεια της εκκένωσης του συμπιεσμένου αέρα.

Λόγω της υψηλής πίεσης καυσαερίων (συνήθως 0,7-1,3 MPa), απαιτείται σχεδιασμός ανθεκτικού σε υψηλής πίεσης. Η δομή είναι κυρίως αντίσταση (όπως θάλαμος επέκτασης, θάλαμος συντονισμού), αποφεύγοντας τη διασπορά των υλικών απορρόφησης ήχου με ροή αέρα υψηλής πίεσης.

Συχνά χρησιμοποιούνται σε διαλείπουσες συμπιεστές αέρα εξαγωγής (όπως τύπο εμβόλου) ή αγωγούς εξαγωγής βαλβίδων ασφαλείας.

Σιγαστήρα

Σχεδιασμένο ειδικά για τη μεγάλη ποσότητα απελευθερωμένου αέρα κατά τη διάρκεια της εκφόρτωσης του συμπιεστή αέρα, με υψηλότερες απαιτήσεις μείωσης του θορύβου (συνήθως πρέπει να μειώσει 30-50 ντεσιμπέλ).

Υιοθετεί μια σύνθετη δομή πολλαπλών σταδίων της μείωσης της πίεσης, της επέκτασης και της απορρόφησης του ήχου, τα οποία όχι μόνο μπορούν να μειώσουν το θόρυβο αλλά και να απελευθερώνουν αργά την πίεση, αποφεύγοντας την πρόσκρουση της ροής του αέρα.

Αρχή σχεδιασμού βασικού σχεδιασμού

Αντίσταση μούχλα: Χρησιμοποιώντας πορώδη υλικά απορρόφησης ήχου (όπως το βαμβάκι που απορροφούν ήχο, μεταλλικό πλέγμα συρμάτων) για να απορροφήσει την ηχητική ενέργεια και να το μετατρέψει σε θερμική ενέργεια για διάχυση, κατάλληλη για θόρυβο συχνότητας μέσου έως υψηλού.

Ανθεκτικό μούχλα: Μέσω αλλαγών διατομής σωλήνων (όπως θάλαμο επέκτασης, σωλήνας συστολής) ή θαλάμους συντονισμού, καθιστώντας τα ηχητικά κύματα να αντικατοπτρίζουν και να παρεμβαίνουν στην ακύρωση, κατάλληλα για θόρυβο χαμηλής συχνότητας.

Συντονισμός συντονισμού: Συνδυάζοντας τις παραπάνω δύο αρχές, μπορεί ταυτόχρονα να μειώσει ταυτόχρονα τον θόρυβο υψηλής, μεσαίας και χαμηλής συχνότητας, με ευρύτερο εύρος εφαρμογών.

Επιλογή και εγκατάσταση βασικών σημείων εγκατάστασης

Παράμετροι επιλογής

Ταιριάξτε τον όγκο εκφόρτισης (m³/min) και την πίεση (MPA) του συμπιεστή αέρα για να εξασφαλιστεί ότι η διάμετρος του σιγαστήρα ταιριάζει με τον αγωγό, αποφεύγοντας την υπερβολική απώλεια πίεσης.

Μείωση θορύβου: Με βάση τις απαιτήσεις θορύβου στον ιστότοπο, επιλέξτε ένα προϊόν με μείωση θορύβου ≥ 20 ντεσιμπέλ (ανατρέξτε στις παραμέτρους ακουστικής απόδοσης που παρέχεται από τον κατασκευαστή).

Υλικό: Το σιγαστήρα εισαγωγής μπορεί να επιλεγεί από κράμα αλουμινίου, πλαστικά μηχανικής (ελαφρύ, προστατευτικό σκουριά). Ο σιγαστήρα εξάτμισης / εκφόρτισης πρέπει να επιλεγεί από τον ανθρακούχο χάλυβα, ανοξείδωτο χάλυβα (ανθεκτικό σε υψηλή πίεση, υψηλή θερμοκρασία).

Προφυλάξεις εγκατάστασης

Βεβαιωθείτε ότι μια καλή σφραγίδα με τη διεπαφή του συμπιεστή αέρα για να αποφύγετε την ανάκαμψη θορύβου ή την απόδοση της απόδοσης λόγω διαρροής αέρα.

Τοποθετήστε το σιγαστήρα κοντά στην πηγή θορύβου (όπως η θύρα εισαγωγής, η θύρα εξάτμισης), συντομεύοντας τη διαδρομή διάδοσης θορύβου.

Διορθώστε σταθερά για να αποφύγετε τον δευτερεύοντα θόρυβο που προκαλείται από δόνηση.
