1320604630 Atlas Copco

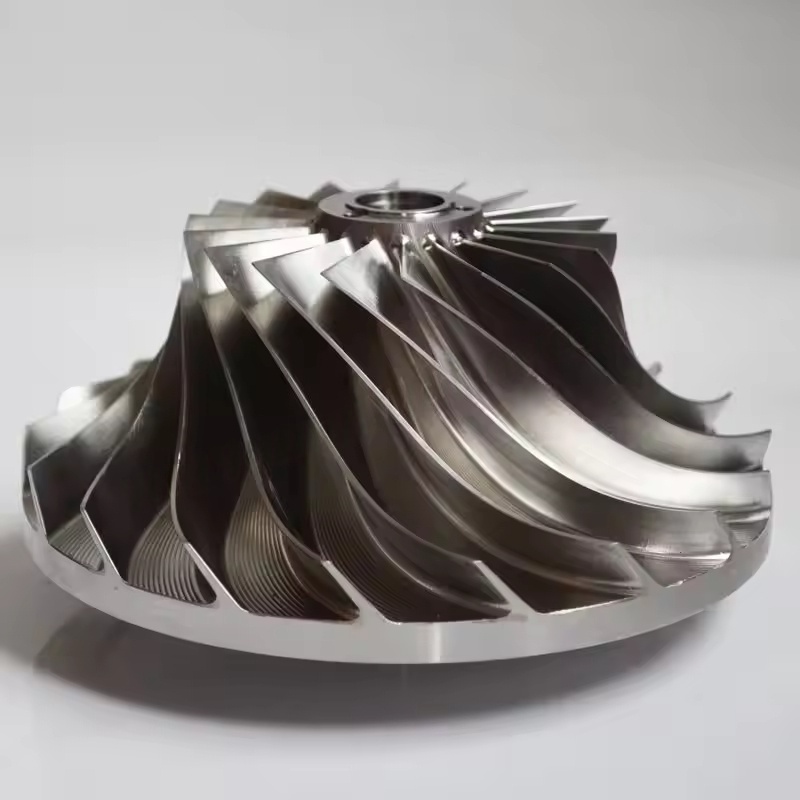

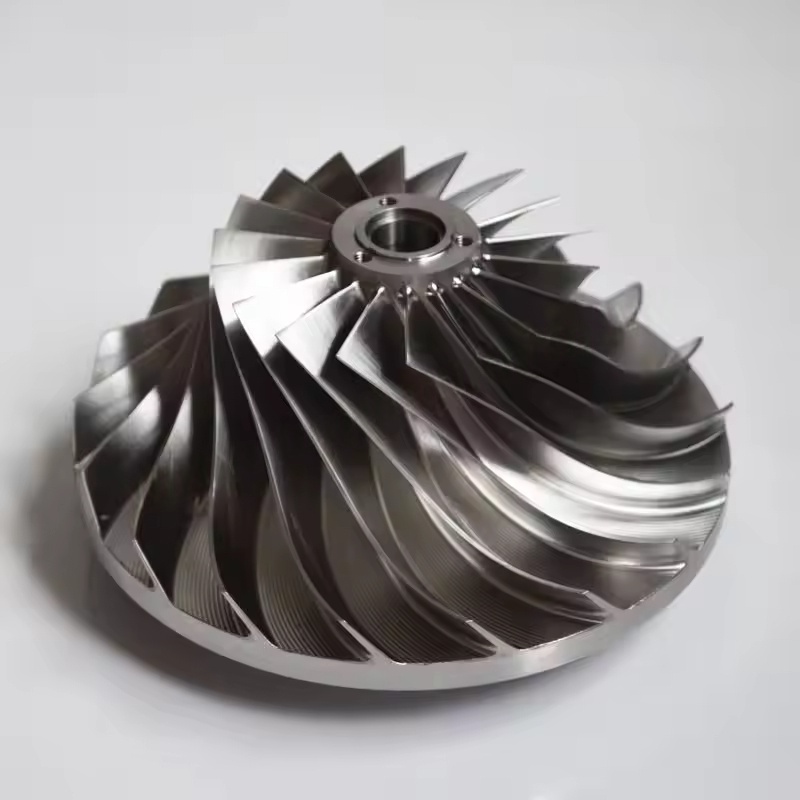

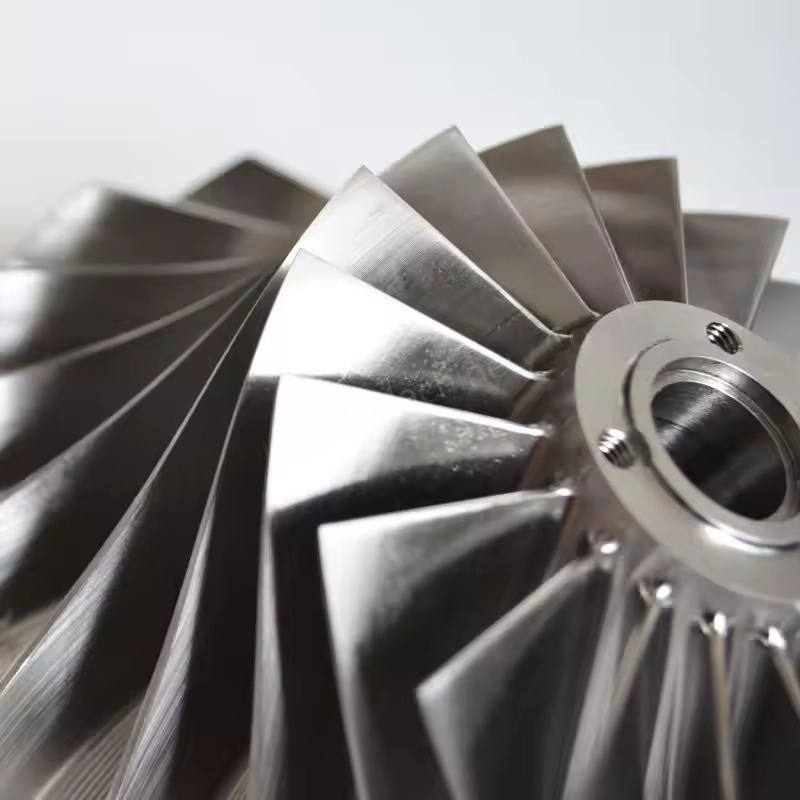

Η πτερωτή τύπου ατέρμονα τροχού σε φυγοκεντρικούς αεροσυμπιεστές Atlas Copco. 1. Λειτουργία πυρήνα

Η πτερωτή περιστρέφεται με υψηλή ταχύτητα (συνήθως χιλιάδες έως δεκάδες χιλιάδες στροφές ανά λεπτό), χρησιμοποιώντας φυγόκεντρη δύναμη για να επιταχύνει και να συμπιέσει τον αέρα που εισέρχεται στην πτερωτή, μετατρέποντας τη μηχανική ενέργεια στην κινητική ενέργεια και την ενέργεια πίεσης του αερίου, που είναι ο βασικός σύνδεσμος για την επίτευξη συμπίεσης αέρα. Στη δομή συμπίεσης πολλαπλών σταδίων των φυγοκεντρικών αεροσυμπιεστών, η πτερωτή πρέπει να συνδυαστεί με διαχυτές, στροφές και άλλα εξαρτήματα για να αυξηθεί σταδιακά η πίεση του αερίου στην τιμή στόχο.

2. Χαρακτηριστικά πτερωτής υψηλής περιεκτικότητας σε αλουμίνιο

Πλεονεκτήματα υλικού: Κατασκευασμένο από αλουμίνιο υψηλής αντοχής (όπως αλουμίνιο αεροδιαστημικής ποιότητας), έχει τα χαρακτηριστικά χαμηλής πυκνότητας και μικρού βάρους, που μπορεί να μειώσει σημαντικά την αδρανειακή δύναμη και το φορτίο του άξονα κατά την περιστροφή της πτερωτής, να μειώσει την απώλεια ενέργειας και είναι κατάλληλο για συνθήκες εργασίας μέσης και χαμηλής πίεσης, μέσης ταχύτητας.

Απόδοση επεξεργασίας: Το αλουμίνιο είναι εύκολο να μετατραπεί σε σχήμα και μπορεί να πραγματοποιήσει πολύπλοκα σχέδια επιφάνειας λεπίδων (όπως καμπύλες λεπίδες προς τα πίσω), να βελτιστοποιήσει το κανάλι ροής αέρα, να μειώσει την απώλεια ροής και να βελτιώσει την απόδοση συμπίεσης.

Σενάρια εφαρμογής: Συχνά χρησιμοποιείται σε φυγόκεντρους αεροσυμπιεστές μέσης και χαμηλής ισχύος ή σε σενάρια όπου υπάρχουν υψηλότερες απαιτήσεις για ελαφρύ βάρος εξοπλισμού και έλεγχο κατανάλωσης ενέργειας.

3. Χαρακτηριστικά μεταλλικής πτερωτής

Επιλογή υλικού: Χρησιμοποιήστε κυρίως κράμα χάλυβα υψηλής αντοχής (όπως χάλυβας χρωμίου-μολυβδαινίου, κράματα με βάση το νικέλιο) ή κράματα τιτανίου, με εξαιρετική αντοχή σε υψηλή θερμοκρασία και υψηλή πίεση, μηχανική αντοχή και αντοχή στην κόπωση πολύ υψηλότερη από το αλουμίνιο, ικανά να αντέχουν υψηλότερη περιστροφική πίεση.

Προσαρμοστικότητα συνθηκών εργασίας: Κατάλληλο για μεγάλους φυγοκεντρικούς αεροσυμπιεστές με υψηλή περιστροφική ταχύτητα και υψηλή αναλογία συμπίεσης ή βιομηχανικά περιβάλλοντα με υψηλότερη μέση θερμοκρασία και ίχνη ακαθαρσιών (όπως στη χημική και ηλεκτρική βιομηχανία), ικανοί να αντέχουν σκληρά μηχανικά και θερμικά φορτία για μεγάλο χρονικό διάστημα.

Σταθερότητα: Το μεταλλικό υλικό έχει καλύτερη ακαμψία, ισχυρότερη ικανότητα καταστολής κραδασμών κατά την περιστροφή υψηλής ταχύτητας, η οποία βοηθά στη μείωση του θορύβου της μονάδας και στην επέκταση της διάρκειας ζωής των σχετικών εξαρτημάτων, όπως τα ρουλεμάν.

4. Χαρακτηριστικά σχεδιασμού και κατασκευής

Αεροδυναμική βελτιστοποίηση: Το σχήμα των πτερυγίων της πτερωτής (όπως κλίση προς τα εμπρός, κάμψη προς τα πίσω, ακτινική), γωνίες εισόδου και εξόδου, διάμετρος τροχού κ.λπ. βελτιστοποιούνται όλα μέσω της προσομοίωσης δυναμικής ροής (CFD) για να διασφαλιστεί ομαλή ροή αέρα, να μειωθούν οι απώλειες στροβιλισμού και κραδασμών και να βελτιωθεί η απόδοση μόνωσης.

Επεξεργασία ακριβείας: Χρησιμοποιήστε επεξεργασία σύνδεσης πέντε αξόνων, συνολική σφυρηλάτηση κ.λπ., για να διασφαλίσετε την ακρίβεια μεγέθους και την απόδοση δυναμικής ισορροπίας της πτερωτής, να αποφύγετε τους κραδασμούς που υπερβαίνουν τα πρότυπα λόγω ανομοιόμορφης κατανομής μάζας και να διασφαλίσετε την ασφαλή λειτουργία.

Επεξεργασία διάβρωσης: Ορισμένες μεταλλικές επιφάνειες πτερυγίων θα υποβληθούν σε επιχρωμίωση, κεραμικό ψεκασμό κ.λπ., για ενίσχυση της αντοχής στη διάβρωση και της αντοχής στη φθορά, κατάλληλες για περιβάλλοντα πεπιεσμένου αέρα με υψηλότερη περιεκτικότητα σε υγρασία ή ελαφρά διαβρωτικότητα.
